Bonjour mes amis,

J'ai la structure suivante en voiles-dalle, comment procéder au calcul de la dalle (épaisseur et ferraillage), merci.

Capture 1.PNG

  • Réponses 71
  • Vues 21.6k
  • Créé
  • Dernière réponse

Meilleurs contributeurs dans ce sujet

Messages populaires

  • bonjour, bien ardu comme problème! en absence de linteaux, certaines parties de dalles auraient des portée très grandes et nécessiteraient des épaisseurs importantes. donc s'il y a des linte

  • bonsoir, je voulais savoir si les ouvertures entre les voile sont des ouvertures complètes( hauteur d'étage) A+

  • bonsoir, est ce que tu pourrais envoyer un plan de distribution(architecture)? A+

Images postées

recommended_posts

  • Auteur
  • Membre Leader
comment_131795
il y a 5 minutes, BELLAMINE a dit :

Bonjour

Pour un pré dimensionnement vous appliquez le règle des poutres. La modélisation pour le calcul de ces nervures est comme suit :


- Nervure file2 axes B-F : encastrée en B et simplement appuyée en E et F avec la prise en compte d'un moment d'encastrement élastique en F (je pense que 0,15Mo selon la méthode forfaitaire : Mo moment max en travée EF) ;

- Nervure file2 axes A-B : encastrée sur le voile et simplement appuyée en A. Idem pour moment d'encastrement élastique en A (0,15Mo) ;

- Nervures du périmètre extérieur de la dalle (la ceinture) : encastrées des deux cotés entre nu des voiles ;

- Nervures files 1-3 Axe B : encastrée au nu du voile extrémité B, simplement appuyée en 2  et sur appui élastique en 1;

- Nervure files 2-3 Axe E encastrées des deux cotés entre nu des voiles ;

- Nervure files 1-2 Axe E encastrée au nu du voile extrémité 2 et simplement appuyée en 1 avec moment d'encastrement élastique 0,15Mo.

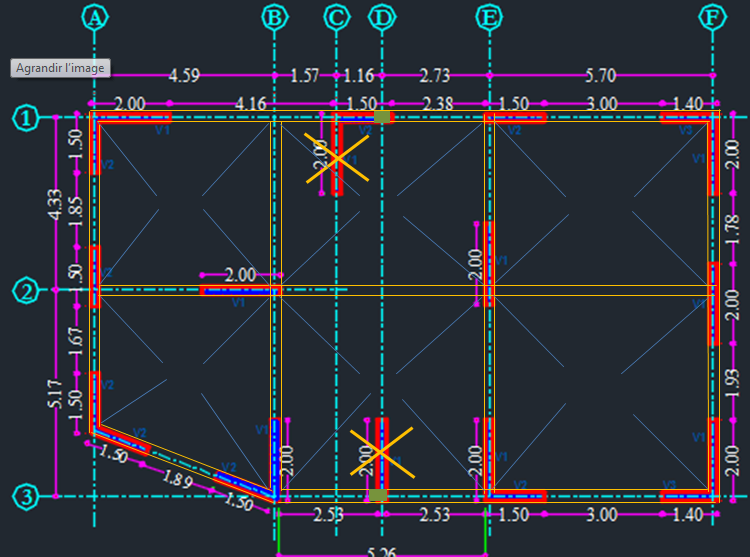

Et il est préférable de supprimer et de remplacer les voiles à l'intérieur du panneau B-E/1-2-3 par des poteaux sur les files 1 et 3 comme indiqué sur la figure. Objectif : un bon comportement de la dalle avec gain de l'espace ...

Cdt







Merci beaucoup monsieur BELLAMINE, pour les 2 voiles situés à l'intérieur des panneaux (ceux que vous l'avez barrés par une croix rouge), il est impossible de les supprimer car l'entreprise à déjà procédé à la réalisation des fondations ainsi que le voile périphérique et les voiles de l'infrastructure !

comment_131797
il y a une heure, USTHB2013 a dit :

Merci beaucoup monsieur BELLAMINE, pour les 2 voiles situés à l'intérieur des panneaux (ceux que vous l'avez barrés par une croix rouge), il est impossible de les supprimer car l'entreprise à déjà procédé à la réalisation des fondations ainsi que le voile périphérique et les voiles de l'infrastructure !

C'est dommage. Pour le calcul du panneau ou se trouve les voiles intérieurs, je te conseille de passer par un logiciel type Robot ou similaire car il va y avoir un pb de concentration des contraintes qu'il faut analyser localement ...

Modifié par BELLAMINE

comment_131799

bonjour,

Il y a 2 heures, BELLAMINE a dit :

C'est dommage. Pour le calcul du panneau ou se trouve les voiles intérieurs, je te conseille de passer par un logiciel type Robot ou similaire car il va y avoir un pb de concentration des contraintes qu'il faut analyser localement ...

d'où pourraient venir les concentrations de contraintes puisque nous avons découpé le plancher en dalle sensiblement  carrées reposant sur les pourtours?

A+

comment_131802
Il y a 5 heures, FRIDJALI a dit :

bonjour,

je te conseille de faire encore une poutre de 20 x ? le long de la file 2. cela te permettra de réduire encore l'épaisseur de la dalle et le ferraillage des "poutres".

A+

Pas forcément 20 x ? Si la retombé est importante pour une largeur de 20 nous pouvons la réduire en augmentant la largeur 25 ou 30 par exemple.

comment_131804
Il y a 2 heures, FRIDJALI a dit :

bonjour,

d'où pourraient venir les concentrations de contraintes puisque nous avons découpé le plancher en dalle sensiblement  carrées reposant sur les pourtours?

A+

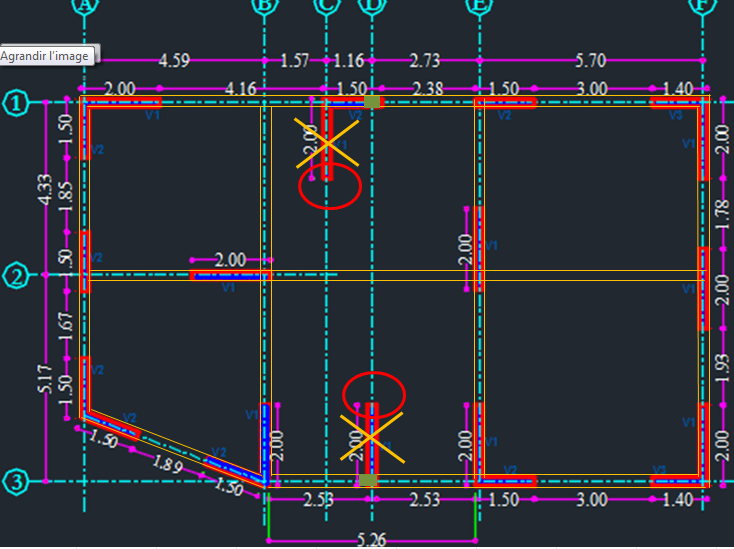

Au pic des voiles en contact avec la dalle (les cercles en rouge) : le moment fléchissant M(x,y) au niveau de la dalle est négatif puis en s'éloignant progressivement de ces zones de concentration il redevient positif. Ce qui aura une influence sur le ferraillage des nappes supérieures et inférieures de la dalle.



comment_131805
il y a une heure, FRIDJALI a dit :

bonjour,

je parlais de 20 cm d'épaisseur pour éviter une différence avec les cloisons qui se trouvent au dessous.

A+

Peu importe cette différence. L'essentiel et si cela est possible (pas forcément) est de centrer l'axe de la nervure avec celui du voile. Ce qui est déterminant est d'avoir une retombée minimale pour ne pas gêner le faux plafond càd l'espace en hauteur.

Modifié par BELLAMINE

comment_131806
Il y a 5 heures, USTHB2013 a dit :

Merci beaucoup monsieur BELLAMINE, pour les 2 voiles situés à l'intérieur des panneaux (ceux que vous l'avez barrés par une croix rouge), il est impossible de les supprimer car l'entreprise à déjà procédé à la réalisation des fondations ainsi que le voile périphérique et les voiles de l'infrastructure !

En partant de ce qui est déjà fait et réaliser, deux variantes de solution peuvent être envisager  et qui permettent de résoudre le pb au zones de concentration des contraintes au niveau des voiles situés à l'intérieur à savoir :

Variante 1 : réduire la longueur des voiles au niveau des étages en surélévation


Variante 2 :  Changez la conception du panneau du centre de dalle pleine en dalle hourdis.


La nervure Axes B-E file 2 sera donc noyée dans la dalle hourdis

Bon courage et bon weekend



comment_131820
Le 03/01/2019 à 09:28, BELLAMINE a dit :

Bonjour

Les cercles en rouge représenteront des zones de concentration des contraintes importantes !!!.  Le ferraillage de la dalle sera délicat, ce qui entraînera une difficulté de mise en oeuvre et prolongera le délai d'exécution du projet !!!!!!!!!!


Cdt

Mr Bellamine,

Effectivement au droit des cercles il y aura des contraintes normales et de cisaillement assez importantes mais c'est toujours le cas pour un plancher dalle. Vue les portées qui sont relativement faibles le ferraillage calculé en conséquence ne sera pas difficilement réalisable. Par rapport au délai, un plancher dalle est très compétitif étant donnée qu'en éliminant les poutres le coffrage devient facile à réaliser. Par contre cette solution consomme plus de béton et d'acier qu'un plancher nervuré.

cdt
