Bonjour à tous

Je dois proposer une structure béton armé d'un bâtiment R+5 constitué comme suite :

•   RDC (parkings + guérite)
• 4 étages identiques d'habitation
• 1 penthouse

La difficulté est qu'il n’y a pas de possibilité de continuité des poteaux intérieurs du RDC (parking) aux étages supérieurs .

La question est : " Quelles solutions de structure porteuse peut-on envisager pour les étages supérieurs sans avoir recours à des poteaux qui vont transmettre des charges ponctuelles sur les poutres(ou éventuellement la dalle sur RDC) ?"

NB: Nous avons opté pour des dalles corps creux

MERCI POUR VOS PROPOSITIONS RESPECTIVES

bonjour,

a mon avis le problème est beaucoup plus simple qu'on ne le pense.la  solution consiste à reproduire le même plancher avec les mêmes poteaux à tous les étages.

le problème du séisme n'existant pas la distribution au niveau des étages logements se fera par cloison légères qui ne sont pas obligatoirement alignées sur des poutres ou des poteaux.un seul point délicat à voir, la  présence de trémies ( probablement des puits de lumière)

OuAlahou A3lam

A+

il y a une heure, FRIDJALI a dit :

la  solution consiste à reproduire le même plancher avec les mêmes poteaux à tous les étages.

Merci @FRIDJALI si cela était possible, ce sera moins compliqué mais les poteaux sont disposés de sorte que les véhicules puissent stationner.

il y a une heure, FRIDJALI a dit :

la distribution au niveau des étages logements se fera par cloison légères qui ne sont pas obligatoirement alignées sur des poutres ou des poteaux

Si je comprends bien, la disposition des poteaux reste telle au RDC et on considère les murs des étages supérieurs comme porteurs (exemple : les murs du 1er étage portent la dalle du 2ème étage et les transmettent à la dalle sur RDC)?

il y a une heure, FRIDJALI a dit :

un seul point délicat à voir, la  présence de trémies ( probablement des puits de lumière)

Effectivement ces trémies se sont des plus de lumière. Quelle sont les dispositions constructives envisageable à ce niveau ?

Modifié Novembre 3, 20195 a par SamTouré

Je ne sais pas si je dois être content ou chagriné!?

Hélas Encore une fois honnêtement, vu les dimensions que vous avez, revoyez juste la disposition des poteaux du RDC et cela ira parfaitement svp...

WALLAAHOU A3LAM

Il y a 11 heures, SamTouré a dit :

Si je comprends bien, la disposition des poteaux reste telle au RDC et on considère les murs des étages supérieurs comme porteurs (exemple : les murs du 1er étage portent la dalle du 2ème étage et les transmettent à la dalle sur RDC)?

bonsoir,

oui on reprend les mêmes dispositions aux étages comme celles du RDC. Cependant les cloisons que je propose sont des cloisons légères qui donc ne portent rien.la transmission des changes se fera par le biais des poteaux qui , dans ce cas, seront superposés.

quant aux trémies, étant donné que le plancher sera certainement une dalle d'une certaine épaisseur ' fonction de la portée) elles seront étudiées particulièrement  et leurs bords libres seront renforcés.

WALLAAHOU A3LAM

A+

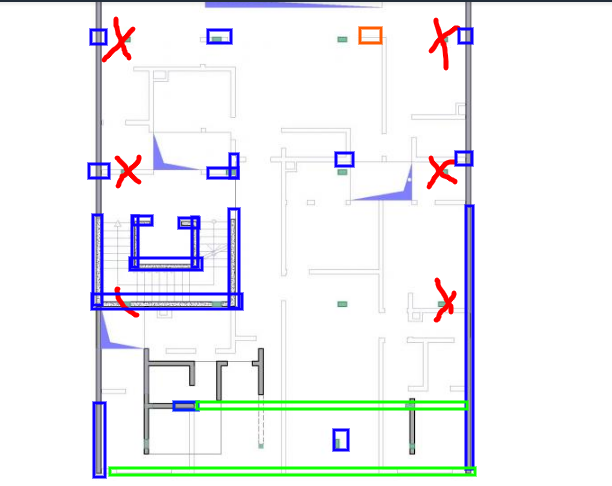

Une proposition à améliorer selon les requis :

Les éléments en vert sont spéciaux : soit mixte, précontraints, ou acier

WALLAAHOU A3LAM

Modifié Novembre 3, 20195 a par Ahmed Diagne

Le 03/11/2019 à 05:02, SamTouré a dit :

Merci M. @Ahmed Diagne pour votre contribution.

OK M. @Ahmed Diagne j'ai joint les plans côtés

Merci @AITELHADJ Farid pour votre contribution.

Alors quelles sont les alternatives dans un tels cas de figure ?

bonjour

il faux creer des poutres qui

chainent les poteaux

dans le sens de 15m pour avoir des panneaux de 5m environ

Désolé La page 3 a disparu, espérons que ça revienne...

Il y a 19 heures, Ahmed Diagne a dit :

Une proposition à améliorer selon les requis :

Les éléments en vert sont spéciaux : soit mixte, précontraints, ou acier

WALLAAHOU A3LAM

Merci @Ahmed Diagne

Je suis en train de repositionner les poteaux du RDC un peu comme vous l'avez fait sur votre schéma

Mais les éléments en bleu dans le sens des 20 m, ce sont des voiles ?

Merci

Il y a 8 heures, AITELHADJ Farid a dit :

bonjour

il faux creer des poutres qui

chainent les poteaux

dans le sens de 15m pour avoir des panneaux de 5m environ

Bonjour

Merci @AITELHADJ Farid

C'est exactement à ça que je pensais

Modifié Novembre 4, 20195 a par SamTouré

Il y a un confrère qui m'a parlé de ''dalle plancher '' qui porte la dalle sur RDC avec les dispositions des poteaux intérieurs du RDC et évidemment des poteaux des murs périphériques (c'est derniers sont continus aux étages supérieurs).

On identifie ainsi de façon judicieuse les murs (cloisons porteurs intérieurs) qui vont porter la dalle  sur le 1er étage et qui viendront s'appuyer sur cette ''dalle plancher''.

Dans cet optique, on mettra plus l'accent sur les nervures de la dalle sur RDC (corps creux) et prévoir des bandes noyées pour les ''cloisons porteurs intérieurs '' des étages courants.

Cette possibilité a-t-elle des inconvénients ? @Ahmed Diagne @AITELHADJ Farid
