Bonjour à tous.

Je suis en train de calculer l’effort de vent sur une toiture isolée.

Qui pourrait me dire ce que représente les zones (A, B et C) pour une toiture à un seul versant sur le tableau ci dessous . pour mon cas, on a un bâtiment existant et on doit rajouter ce qui j'ai montré en flèche rouge , donc il sera ouvert du coté de la flèche rouge .

Maintenant ce que je veux savoir , pour calculer l'effort de vent , je prends quel coefficient sachant qu j'ai une pente de 5 degrés et un fi = 1. je choisis quelle zone ?

Je vous remercie d'avance





  Le 12/19/2019 à 8:26 AM, ANOURA ryma a dit:

Bonjour à tous.

Je suis en train de calculer l’effort de vent sur une toiture isolée.

Qui pourrait me dire ce que représente les zones (A, B et C) pour une toiture à un seul versant sur le tableau ci dessous . pour mon cas, on a un bâtiment existant et on doit rajouter ce qui j'ai montré en flèche rouge , donc il sera ouvert du coté de la flèche rouge .

Maintenant ce que je veux savoir , pour calculer l'effort de vent , je prends quel coefficient sachant qu j'ai une pente de 5 degrés et un fi = 1. je choisis quelle zone ?

Je vous remercie d'avance





Monsieur @FRIDJALI   . Pourriez vous m'apporter de l'aide svp ?

  Le 12/19/2019 à 8:26 AM, ANOURA ryma a dit:

Bonjour à tous.

Je suis en train de calculer l’effort de vent sur une toiture isolée.

Qui pourrait me dire ce que représente les zones (A, B et C) pour une toiture à un seul versant sur le tableau ci dessous . pour mon cas, on a un bâtiment existant et on doit rajouter ce qui j'ai montré en flèche rouge , donc il sera ouvert du coté de la flèche rouge .

Maintenant ce que je veux savoir , pour calculer l'effort de vent , je prends quel coefficient sachant qu j'ai une pente de 5 degrés et un fi = 1. je choisis quelle zone ?

Je vous remercie d'avance





sALAAM 3ALAYKOUM

TU AS UNE PENTE DE 5 :

tu auras 2 coef. : un positif (qui est obtenu quel que soit le coef. d'obstruction phi) et un négatif qui est lui dépendant de ce phi.

et après l'un est utilisé en même temps que toutes les charges elu

et l'autre négatif pour le soulèvement.

WALLAHOU A3LAM

*

  Le 12/19/2019 à 2:05 PM, Ahmed 3855 a dit:

sALAAM 3ALAYKOUM

TU AS UNE PENTE DE 5 :

tu auras 2 coef. : un positif (qui est obtenu quel que soit le coef. d'obstruction phi) et un négatif qui est lui dépendant de ce phi.

et après l'un est utilisé en même temps que toutes les charges elu

et l'autre négatif pour le soulèvement.

WALLAHOU A3LAM

*

Wa 3alaykoum essalam

Merci pour votre réponse

mais pour mon cas, je choisis quel coefficient et quelle zone ?

bonjour,

la détermination de la zone est faite sur la base de la localisation du projet.

le règlement " neige et vent" définit un certain ombre de zones et chaque commune est rattachée à une de ces zones.

vous devriez donc consulte le règlement "NV" de votre pays pour savoir dans quelle zone se trouve votre projet.

A+

  Le 12/19/2019 à 3:05 PM, FRIDJALI a dit:

bonjour,

la détermination de la zone est faite sur la base de la localisation du projet.

le règlement " neige et vent" définit un certain ombre de zones et chaque commune est rattachée à une de ces zones.

vous devriez donc consulte le règlement "NV" de votre pays pour savoir dans quelle zone se trouve votre projet.

A+

Merci monsieur @FRIDJALIde m'avoir repondu .

Mais moi je parle du tableau que j'ai joint à mon message précédent (regardez en haut). moi je pense que c'est la toiture qu'ils ont divisé en  trois zones A,B, et C et que cela n'a rien à voir avec les zones de localisation.

Après je ne suis qu'une débutante donc je peux me tromper.



  Le 12/19/2019 à 2:20 PM, ANOURA ryma a dit:

Wa 3alaykoum essalam

Merci pour votre réponse

mais pour mon cas, je choisis quel coefficient et quelle zone ?

iL n'y a pas de zone à choisir! chaque zone est une partie de ton toit où la charge lié à ce coef de pression est différente, c'est du au comportement du fluide aérien et du type d'ouvrage(toit->élément quadrilatère plus ou moins et plat).

quant au coef. il ne faut pas te borner à vouloir choisir un seul puisque ça ne se fait pas comme ça, on en prend pour ton cas 2 et justement il y aura après 2 calculs séparé pour chaque coef. le reste c'est de se mettre du côté sécure.

WALLAAHOU A3LAM

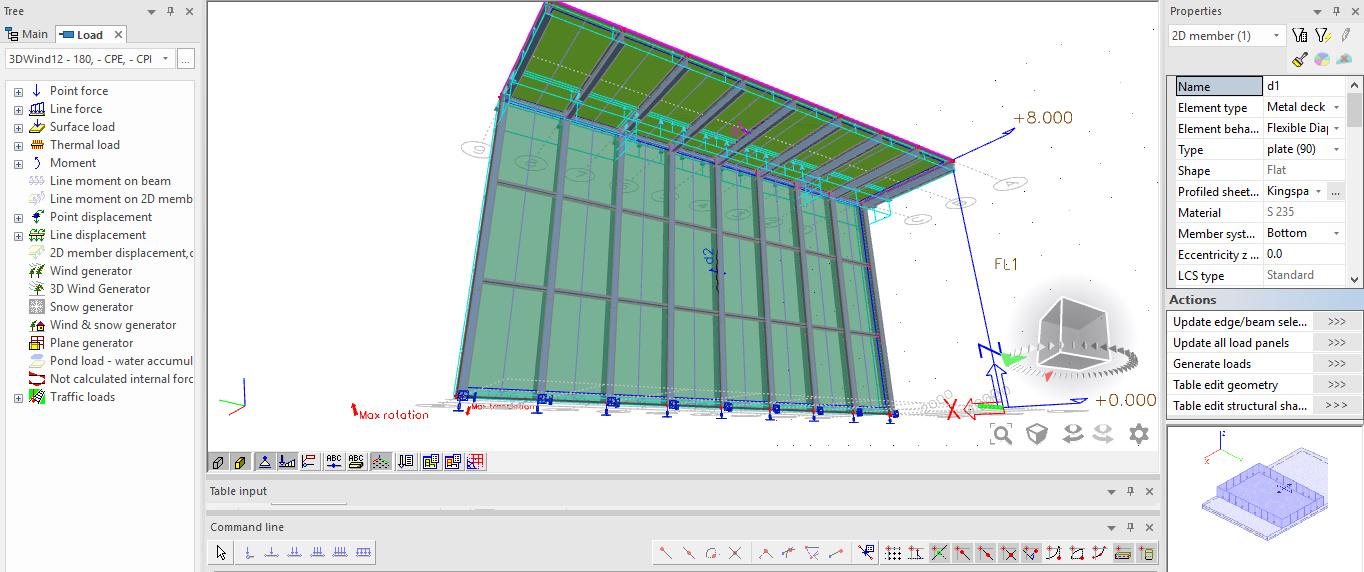

JE VAIS ESSAYER DE TE MONTRER dans quelques instant un cliché de ton modèle avec génération de vent sur logiciel comme ça tu va peut être y voir mieux In Chaa ALLAAH.

Prend un seul coefficient moyen pondéré en surface pour faciliter les calculs.

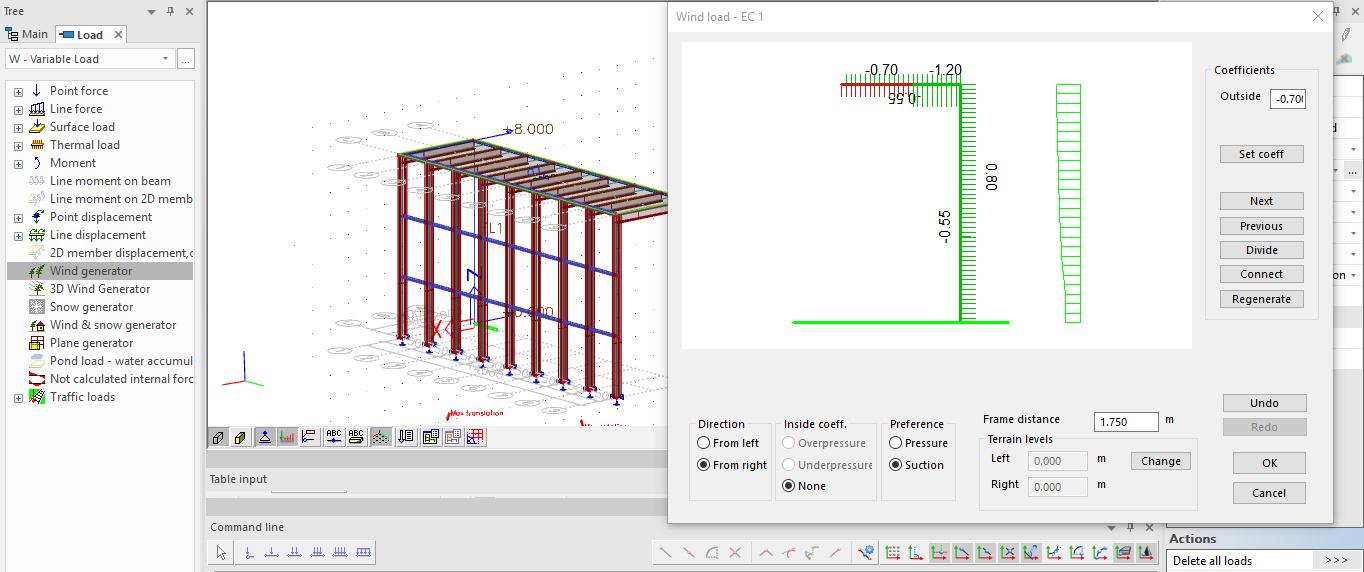

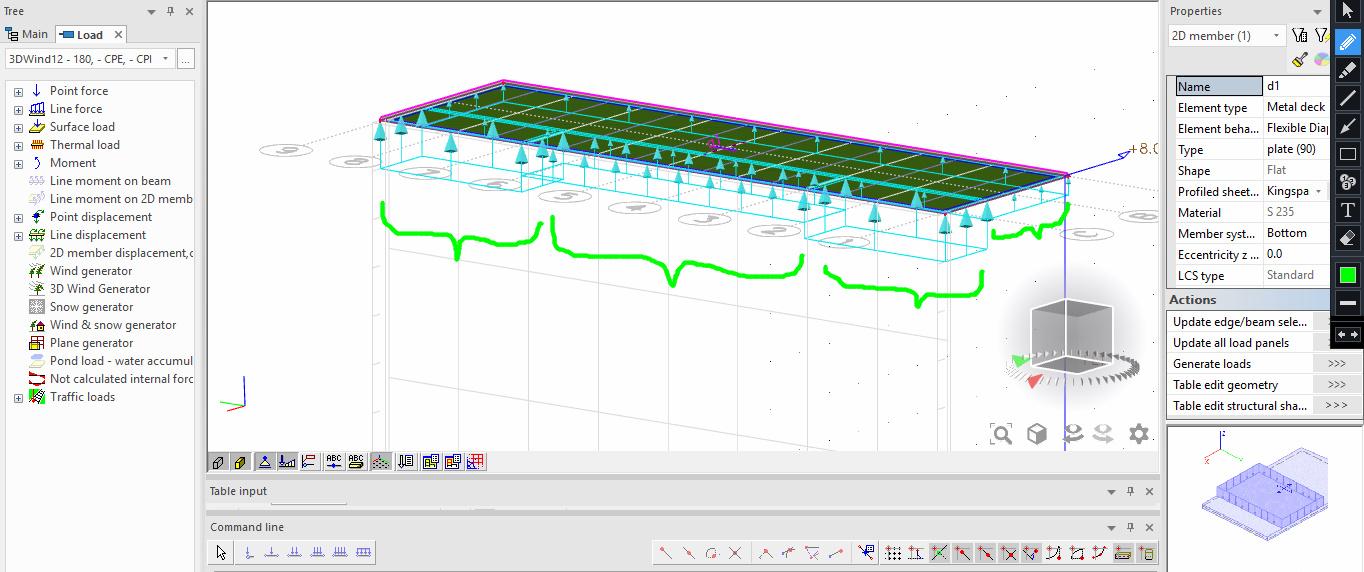

Le modèle n'est pas très conforme au tient, mais c'est juste pour visualiser ces zones évoquées :



  Le 12/19/2019 à 10:32 PM, Ahmed 3855 a dit:

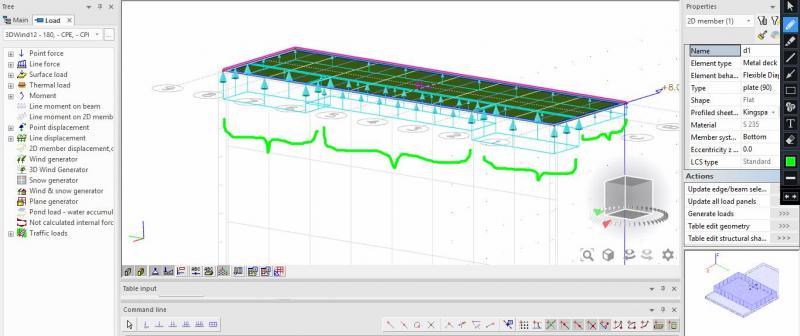

Le modèle n'est pas très conforme au tient, mais c'est juste pour visualiser ces zones évoquées :



Merci d'avoir pris le temps de me faire cette modélisation.

je vois maintenant la différence entre les zones, donc le vent n'est pas pris de la même façon sur  la surface de la toiture.

  Le 12/19/2019 à 3:59 PM, Ahmed 3855 a dit:

iL n'y a pas de zone à choisir! chaque zone est une partie de ton toit où la charge lié à ce coef de pression est différente, c'est du au comportement du fluide aérien et du type d'ouvrage(toit->élément quadrilatère plus ou moins et plat).

quant au coef. il ne faut pas te borner à vouloir choisir un seul puisque ça ne se fait pas comme ça, on en prend pour ton cas 2 et justement il y aura après 2 calculs séparé pour chaque coef. le reste c'est de se mettre du côté sécure.

WALLAAHOU A3LAM

on en prends 2 coéffs vous me dites . Mais lesquels ??
