Bonsoir,

en feuilletant le livre intitulé ( calcul de structure métallique ) dans la section Assemblage boulonné , je suis tombé sur un exercice d’application, on nous demande de déterminé le nombre de boulons nécessaire pour un assemble sachant que ces boulons sont soumit a l'effort de cisaillement, donc on doit vérifié la pression diamétrale,cette dernière n'est pas vérifié on doit alors augmenté le nombre de boulons, donc deux solutions s'offre a nous, a savoir :

* Réduire la classe et garder le même diamètre

*Réduire le diamètre et garder la mème classe

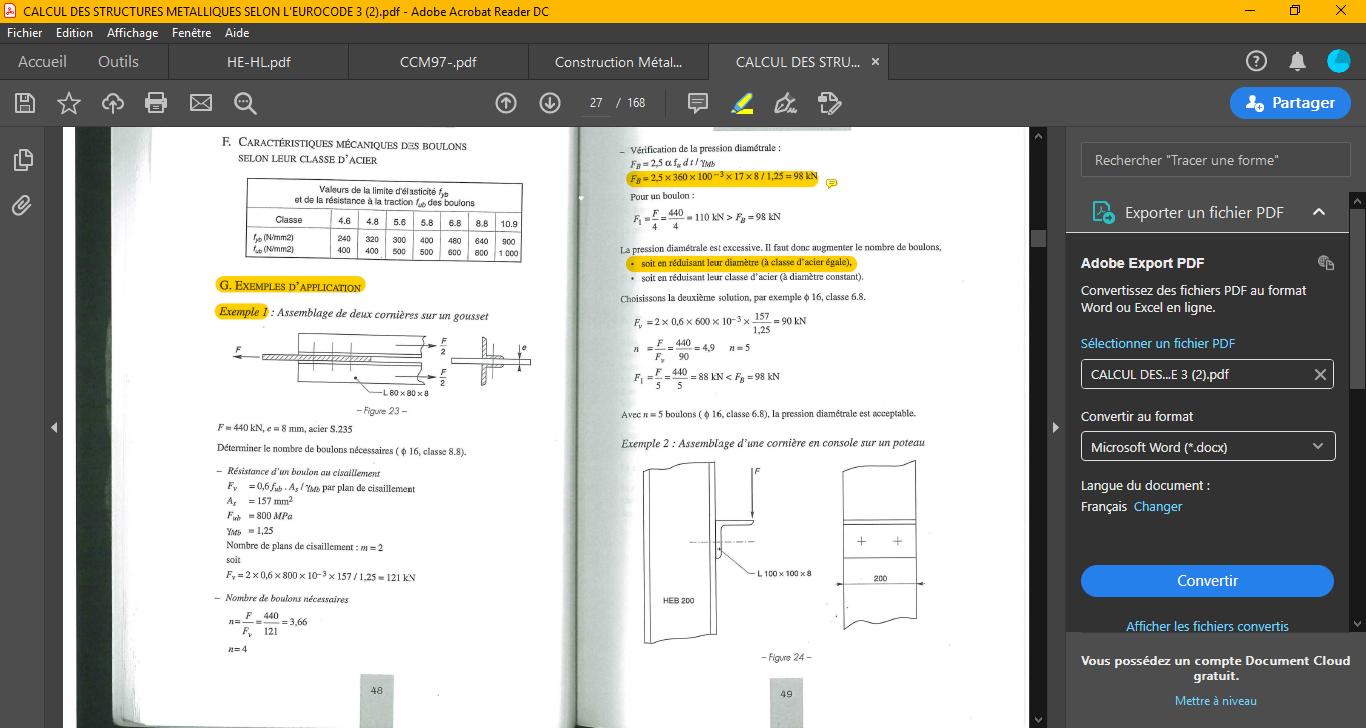

sur la solution de l'exemple ( que je vais joindre ) ils ont utilisé la première solution, ( on remarque que lors de l'application de la formule le d est prit égale a 17, alors que le diamètre donnée des boulons au départ est 16, es que c'est une erreur de leur part?  ) et donc la pression diamétral est vérifiée.

j'ai voulu donc résoudre ce problème en utilisant la deuxième solution, qui est de résuire le diamètre, le problème rencontré est que la pression diamétrale reste supérieur, alors que normalement les deux solutions devrais aboutir a un résultat convenable!

merci de l’intérêt que vous portez a mon message .




  • Réponses 6
  • Vues 1.7k
  • Créé
  • Dernière réponse

Meilleurs contributeurs dans ce sujet

Messages populaires

  • Bonjour, En fait, 17 pour la pression diamétrale c'es le diamètre du trou. Je pense que c'est logique les deux solutions , parce que n'oubliez pas qu'il faut augmenter le nombre des boulons.

  • bonjour, Oui entièrement d'accord. l'auteur n'a pas spécifié qu'il devrait trouver un nombre de boulons , logiquement plus grand. A+

  • Bisudi Bazola Aimé
    Bisudi Bazola Aimé

    Diamtre de trou=diiametre des boulons +1mm; plus ou moins d'où le 17; et en plus cet exercice est l'éxtrait du livre,Calcul des structures  Métallique selon Eurocode 3 de JEAN MOREL

Images postées

recommended_posts

comment_138865

bonsoir,

il y quelque chose d'illogique dans le raisonnement.

si une condition n'est pas vérifiée avec un certain nombre de boulons d'une certaine classe et  d'un certain diamètre elle ne peut être vérifier avec un diamètre plus petit  avec la mémé nuance et le mémé nombre.

OuAllahou A3lam

A+

  • Auteur
comment_138867
il y a 22 minutes, FRIDJALI a dit :

bonsoir,

il y quelque chose d'illogique dans le raisonnement.

si une condition n'est pas vérifiée avec un certain nombre de boulons d'une certaine classe et  d'un certain diamètre elle ne peut être vérifier avec un diamètre plus petit  avec la mémé nuance et le mémé nombre.

OuAllahou A3lam

A+

oui je me disais aussi que c'est pas logique, merci .

comment_138932
Le 23/12/2019 à 18:57, FRIDJALI a dit :

bonsoir,

il y quelque chose d'illogique dans le raisonnement.

si une condition n'est pas vérifiée avec un certain nombre de boulons d'une certaine classe et  d'un certain diamètre elle ne peut être vérifier avec un diamètre plus petit  avec la mémé nuance et le mémé nombre.

OuAllahou A3lam

A+

Bonjour,

En fait, 17 pour la pression diamétrale c'es le diamètre du trou. Je pense que c'est logique les deux solutions , parce que n'oubliez pas qu'il faut augmenter le nombre des boulons.

Cordialement;

comment_138933

bonjour,

il y a 7 minutes, KARIMTCA a dit :

Bonjour,

En fait, 17 pour la pression diamétrale c'es le diamètre du trou. Je pense que c'est logique les deux solutions , parce que n'oubliez pas qu'il faut augmenter le nombre des boulons.

Cordialement;

Oui entièrement d'accord. l'auteur n'a pas spécifié qu'il devrait trouver un nombre de boulons , logiquement plus grand.

A+

  • Auteur
comment_138936
il y a 35 minutes, Bisudi Bazola Aimé a dit :

Diamtre de trou=diiametre des boulons +1mm; plus ou moins d'où le 17; et en plus cet exercice est l'éxtrait du livre,Calcul des structures  Métallique selon Eurocode 3 de JEAN MOREL

je pensais qu'on devais calculer avec le diametre du boulon seulement . merci
