bonjour

je suis entrain de faire une comparaison entre deux portique différent

POURQUOI CETTE GRANDE DIFFÉRENCE

IL Y A DES INGÉNIEURS QUI ME DISENT QUE C LOGIQUE D'AUTRE ME DISENT QUE C COMPLETEMENT FAUX

JE SUISSSS TRES CONFONDUUUUEEE

JE SUIS AVEC CE PROBLÈME UN MOIS ET JE NE SAIS PAS QU'EST CE QUE JE DOIT FAIRE

JE CONTINUE MON PROJET EN DISANT QUE C LOGIQUE OU BIEN QUOI

J'AI BESOIN D'UNE EXPLICATION BIEN DÉFINI SI VOUS PLAIT

LE MOMENT EN TÊTE DU POTEAU GAUCHE EST AVEC ÂME PLEINE 1927 TANDIS QUE EN TREILLIS EST 567





bonjour,

vérifie tes appuis

il y a certainement quelque choise d'anormal!

ouAllahou A3lam

A+

3 hours ago, FRIDJALI said:

bonjour,

vérifie tes appuis

il y a certainement quelque choise d'anormal!

ouAllahou A3lam

A+

merci pour votre interaction

maintenant ca vous parait logique ? ou bien je devais avoir exactement le même moment que l'âme pleine ???

J'ai fait un portique simple dans Advance Design, j'obtiens ceci (Moment My dans les barres) :

Portique simple encastré aux angles et appuis articulés en pied. La portée est d'environ 10 m



Pour moi c'est logique d'avoir ce type de diagramme pour les moments et cela ressemble grandement à votre 1er schéma avec votre portique. La courbe des moments doit être la même avec une poutre treillis si les condition d'appui sont les mêmes. Votre dernier schéma me semble logique, il y a un petit écart sur les moments max. mais l'ordre de grandeur est le même

1 hour ago, Lajoie said:

merci pour votre interaction

maintenant ca vous parait logique ? ou bien je devais avoir exactement le même moment que l'âme pleine ???

@canartik merci pour votre interaction

quand j'ai considéré l'appui gauche du poteau est relâché dans le sens du plan du portique , le diagramme du moment a devenu proche du celle du portique a ame pleine

est ce que vous savez pourquoi?

Modifié Avril 1, 20205 a par Lajoie

Mais en fait il y a 2 barres horizontales qui s'attachent sur le poteau. Là sur votre dernier schéma, la barre inférieure horizontale du treillis est forcément encastré puisqu'il y a un moment d'encastrement à cet endroit. La barre haute du treillis est articulé.

Sur votre 1er schéma, il y avait surement un double encastrement (les 2 barres inf et sup du treillis) sur le poteau.

Je ne suis pas spécialisé en charpente métal. donc je ne connais pas le système de fixation entre une poutre treillis et un poteau. Demandez peut être à BZK ou Gérard Demeusy sur le forum par MP, il me semble qu'ils ont des compétences en métal.

@breton2250 bonjour je me souvien que vous m'avez dit de liberer un de mes appui selon le sens du X et ca marcher

ca vois parait logique maintenant ??

Bonjour,

J'ai repris les calculs avec vos données:

-les résultats avec ces données sont corrects

-par contre vous comparez des structures qui sont totalement différentes,

en effet l'inertie d'un treillis est sensiblement I=A1(v1)²+A2(V2)² avec A1 et A2 les sections des membrures et V1 et V2 les distances au centre de gravité

Vous avez ainsi I=5.15 E-4 m4 aux abouts et 32.18 E-4 m4 au centre

Pour la traverse en profilé I=0.017 E-4 m4 . Votre profilé est largement sous-dimensionné.

Je vous invite à revoir les dimensions de vos profilés en regardant l'ordre de grandeur des contraintes avant toute comparaison.

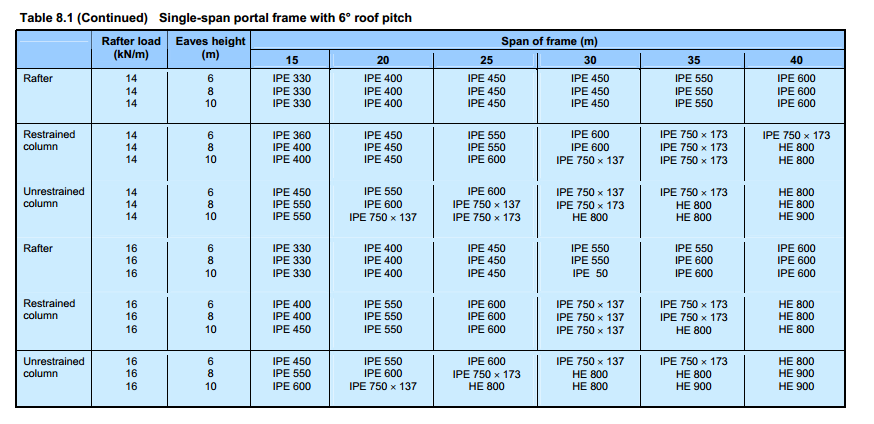

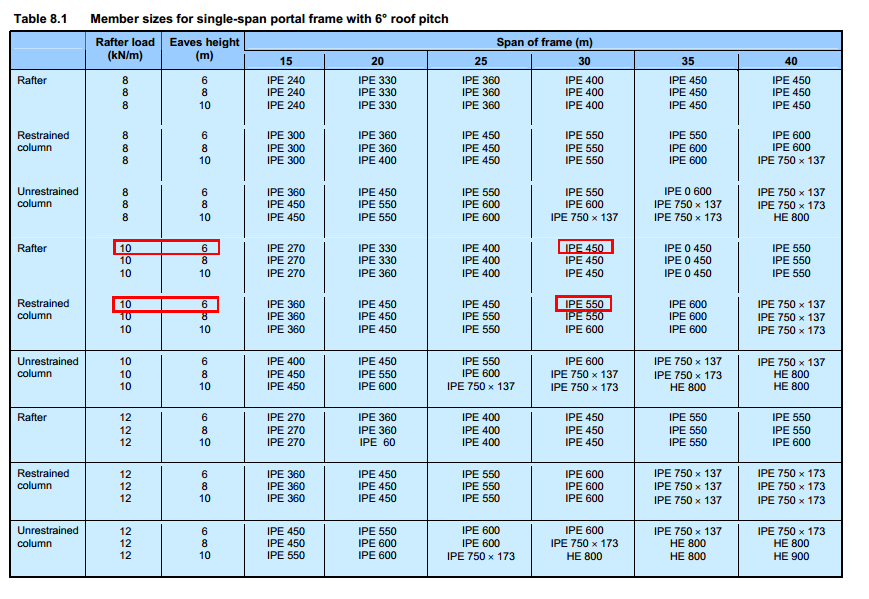

je vous invite à regarder tous le tableau de prédimensionnement des portiques à ames IPE (hors treis soudé) donné dans le tableau des derniers pages du document ci-joint

exemple d'utilisation du tableau:

pour une charge linéaire sur mon portique en plan de 12KN/m, avec une hauteur des poteaux de 8m et pour une portée de 30m, les profilés adpatés pour le portiques sont:

- traverse: IPE450

- Poteau si non raidi contre la torsion et le déversement: IPE 750x135

- poteau si raidi contre la torsion et le déversement: IPE 600

Il y a 19 heures, Lajoie a dit :

bonjour

je suis entrain de faire une comparaison entre deux portique différent

POURQUOI CETTE GRANDE DIFFÉRENCE

IL Y A DES INGÉNIEURS QUI ME DISENT QUE C LOGIQUE D'AUTRE ME DISENT QUE C COMPLETEMENT FAUX

JE SUISSSS TRES CONFONDUUUUEEE

JE SUIS AVEC CE PROBLÈME UN MOIS ET JE NE SAIS PAS QU'EST CE QUE JE DOIT FAIRE

JE CONTINUE MON PROJET EN DISANT QUE C LOGIQUE OU BIEN QUOI

J'AI BESOIN D'UNE EXPLICATION BIEN DÉFINI SI VOUS PLAIT

LE MOMENT EN TÊTE DU POTEAU GAUCHE EST AVEC ÂME PLEINE 1927 TANDIS QUE EN TREILLIS EST 567





pouvez vous me dire qu'il est la liason entre la poutre treillis soudée (truss) et les poteaux, puisque dans le cas de portiques nous avons des encastrement, alors que dans le cas de treillis soudé les laisons ne sont que des articulations, de ce fait on peux pas comparer deux structures différentes en terme de liasons interne meme si les portés sont les memes et les charges aussi, d'ailleurs, regarder que dans le treillis soudés nous avons aucun moment (juste traction et compression)
