j'es un problème dans mon projet de fin d'étude a propos du profil en long qui peut m'aider c'est urgent

Axe1.rar

Bonjour

Quel est le problème?

Je pense qu'il y a plusieurs problèmes.

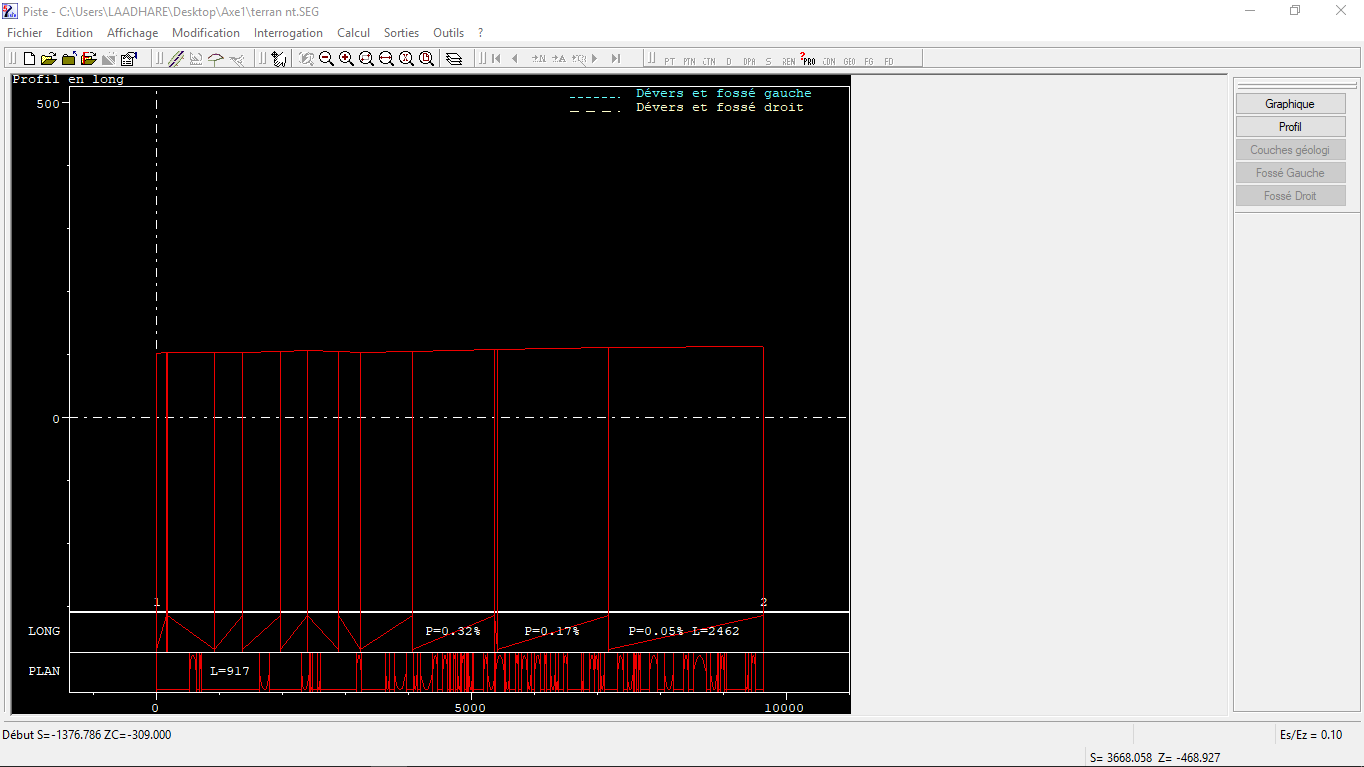

Le principal vient de la tabulation du profil en long. Dans le module de conception longitudinale, vous avez utilisé la commande TAB PIS ce qui crée le fichier Piste à partir du profil en long. Comme aucune zone ni profil imposé n'était défini, seuls 2 profils (le premier et le dernier ont été créés) le long de l'axe des X. Il aurait fallu utiliser la commande TAB seule qui permet de compléter un fichier Piste existant (en général créé dans le module de conception plane à partir de l'axe en plan).

Le second problème, c'est que dans ce cas, il ne devrait pas y avoir d'axe en plan associé au fichier Piste mais un axe fictif le long de l'axe des X. Je ne comprends pas comment c'est possible. C'est ce qui produit une visualisation incorrecte de l"axe en plan du fichier Piste.

Comment avez vous procédé pour en arriver là?

Il vous faut tout reprendre :

A Dans le module de conception plane

1Il vous faut tout d'abord définir l'emplacement des proflls à créer ( ce qui n'avait pas été fait).

Profils équidistants ZON A sd eq  avec sd abscisse de début et eq équidistance des profils

Et si besoin des profils particuliers PRO A s1 ... sn

2 créer le fichier Piste à partir de l'axe A avec la commande

TAB A PIS

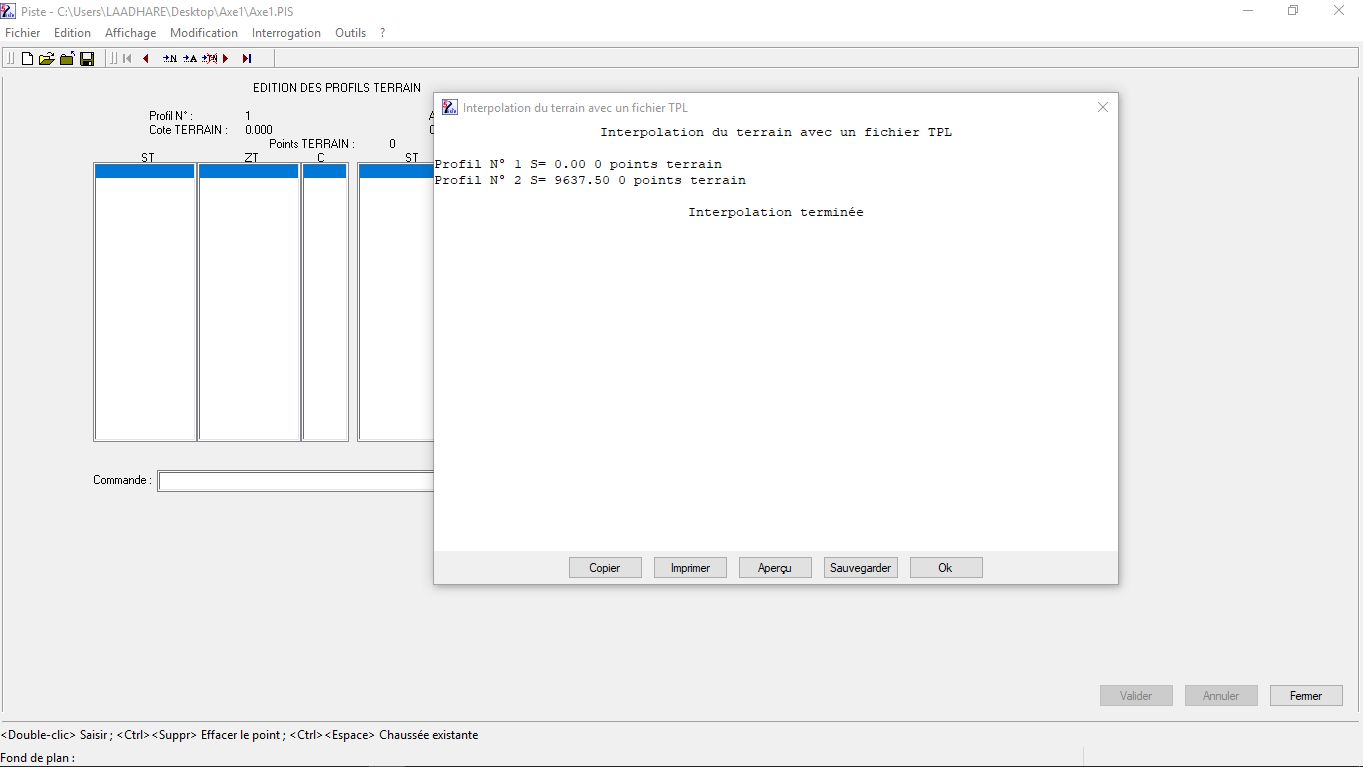

B Il vous faut alors récupérer le terrain naturel comme la première fois et recalculer les dévers.

C Dans le module de conception longitudinale (les fichiers n'étaient pas dans le rar), il vous faut compléter le fichier Piste péalablement créé avec le profil en long avec la commande :

TAB

Vous devriez avoir alors rétabli la situation.













Modifié Mai 13, 20204 a par piste4

j'ai fait des profils imposés mais il s'est arrêté au profil 226

profille inposé.xlsx

On ne peut pas définir plus de 226 profils imposés par axe.

Donc si vous avez beaucoup de profils imposés, il faut utiliser une méthode différente pour créer le fichier Piste.

1 Faites un fichier texte avec un profil par ligne de la forme :

    N S avec N numéro et S abscisse de chaque profil.

Il faut mettre tous les profils dans le fichier y compris le premier et le dernier.

2 Créer le fichier Piste en utilisant la fonction Importer - tabulation.

3 Dans le module de conception plane, compléter le fichier Piste en utilisant la commande

     TAB A

4 Continuez la suite du projet de façon normale, terrain, devers et profil en long.









Modifié Mai 14, 20204 a par piste4
