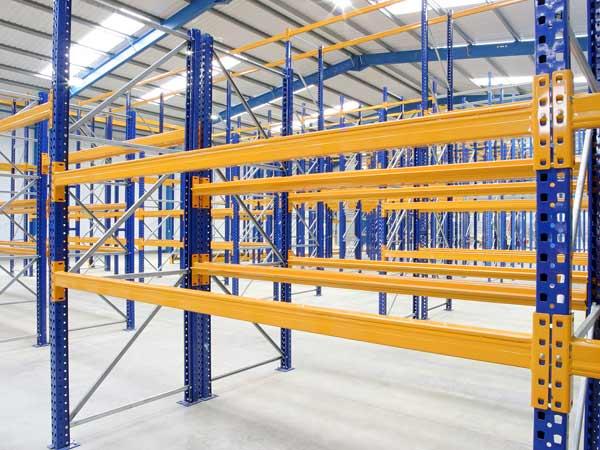

comment je peux modeliser ce type de structure du stockage avec robot structural analysis . comment je definis la laison entre les poutres et les poteaux . aidez moi svp . mrc





Bonjour,

ceci s'appelle une structure de rayonnage, on distingue un rayonnage semi lourd et rayonnage lourd

ces structures ne se dimentionne pas, en effet, c'est le fournisseurs qui te donne la structure dapaté en fonction de la charge qui tu compte y stocker, sur la base de catalogue

bien évidement, le fournisseur a déja fait les calculs

mais si tu veux calculer ce genre de structure par robobat, c'est un peu compliquer mais faisable,

- d'abord tu doit définir ce genre de profilé qui n'existe pas sur robot, mais pour simplifier tu peux utiluser un tube caré pour les poteaux, et un tube caré pour les poutres, et un tube circulaire pour les contreventements

- puis tu charge ta structure avec la charge d'exploitation selon votre besoin

- tu vérifie tes profilés comme toute autre stucture: contrainte, flambement pour les poteaux et déversement pour les poutres ou bien (les deux phénéomènes pour les deux et laisse robobat faire ces calculs)

- pour les liaisons, remarque bien que la poutre est bien encastré sur les poteaux (regarde bien l'extréimité de ta poutre avec ce sabot qui ne laisse aucune chance à la poutre de tourner par raport au poteau, certe ce n'est pas un encastrement parfait en terme de rdm, mais tu peux considérer un encastrement à 80%, sur robot regarde les appuis élastiques)

- transversalement ya pas les poutres jaunes, il y a seulement les contreventements latéraux

donc en conculision ca ressemble à deux portiques articulé en base et encastré en haut, dans le sens longitudinal, alors qu'il sont simplement contreventé trabsversalement

- les ouvertures qu'on réalise dans les poteaux sont dans l'objectif d'allégement de la stucture, en je pense pas que tu peux modéliser ces ouvertures par robot

a vous



Bonjour,

Je pense que sur robot tu peux définir une section utilisateur ou tu va définir tes ouvertures

a vous

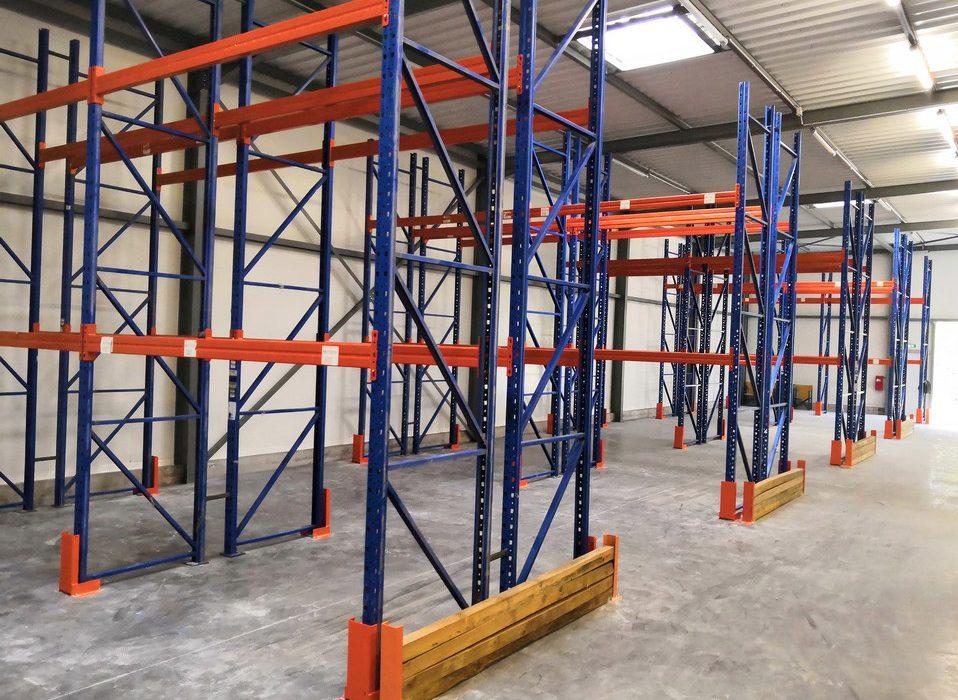

photo plus clair
