Bonjour,

Tu veux déterminer la contrainte dans les armatures à l'ELS ?

A l'ELS on homogénéise la section en entrant les aciers comme une section équivalente de béton (coefficient d'équivalence pris égal à 15 au BAEL). On calcule l'inertie équivalente de la section (huygens).

Ci joint principe.

Ci joint fichier excel, pour de la flexion seule .

EXTRAIT.pdf VerifEls.xls

  • Citer
    comment_143229

    Lorsque tu fais le calcul en section homogénéisée, tu peux calculer la contrainte en 1 point (M/(I/V)±N/A) avec v la distance entre le centre de gravité de la section et l'endroit où tu veux la contrainte. Cette contrainte est la contrainte "équivalente" béton, il faut la remultiplier par le coefficient d'équivalence (n=15) pour avoir la contrainte dans les aciers qui sont à cet endroit.



    A+

  • Citer
    comment_143343
    Le 19/06/2020 à 19:46, Acha a dit :

    Bonjour ,

    Merci Beaucoup pour ta réponse et aussi pour la pièce jointe

    A l'EC il ya  une contrainte limitée à 0.8fyk qui est à mon avis l'ELS caractéristique

    concernant l'ELS quasi permanent , la contrainte limite  des aciers dépends de la fissuration

    Lynda



    Tu veux vérifier la contrainte dans les aciers à l'ELS ?

    A l'eurocode, le principe de vérification reste le même (contrainte(y) = M.y/I), le coefficient d'équivalence (qui est égale au rapport des modules d'young acier/beton) peut changer compte tenu du fluage (selon que c'est tu fais un calcul à long terme ou non).

    Généralement, sans condition de fissuration, l'ELS n'est pas dimensionnant.

    Voir Thonier tome 7 - l'eurocode 2 pratique - chapitre flexion ELS (extrait joint)

    Cordialement.



    EXtrait-EC-Thonier.pdf

  • Citer
    comment_143449
    Il y a 2 heures, Acha a dit :

    Bonjour , merci pour ta réponse que je trouve claire

    effectivement , je n'ai pas été claire dans ma question , je cherche la contrainte limite à ne pas dépasser à l'ELS quasi permanent lol  .

    J'ai trouvé dans une NDC faite par COLAS ( sans qu'ils cite aucun article ! )  :1000 x l'ouverture de fissure , dans mon cas j'ai 0.3mm x 1000 = 300 Mpa

    mais je ne trouve nul part d'ou vient cette règle sur l'EC !

    Cordialement

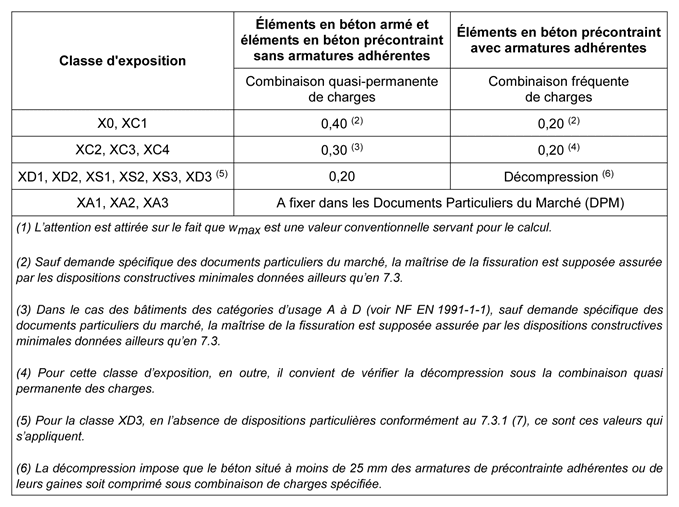

    Quelle condition de fissuration as tu ? Ouverture de fissure Wk limitée à combien ? art 7.3.1 de l'annexe nationale.


    Ensuite, c'est dans les articles 7.2 et 7.3 :

    Section minimale à mettre en place :  expression (7.1) du 7.3.2 (2).for_LGO_5_156.png.31abab8446a3805bcaeaf5e0abf14348.png

    Ensuite, si tu vérifies que la contrainte de traction du béton n'est pas dépassée en section homogénéisée : c'est gagné... il n'y aura pas de fissures (art 7.3.2 (2))

    Si elle est dépassée : Art 7.3.4 pour le calcul le plus précis.

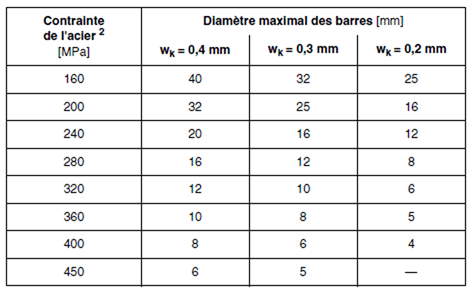

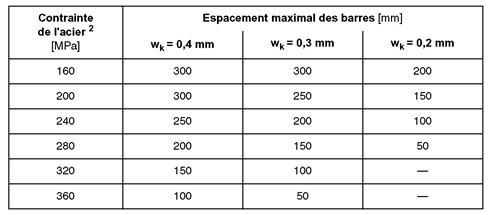

    Art7.3.3 pour le simplifié  avec le tableau qui va bien (+ une petite note dans l'annexe nationale).





    Pour la formule 0.3x1000 = 300MPa, c'est un mystère....



    Modifié par Invités
