Posté(e) Juillet 10, 20204 a comment_143815 Bonjour à tous pourriez vous me dire comment modifier la taille d'un dessin sur un plan d'exe Robot . Il me donne des plans très petits, On arrive même pas à lire ce qui est écrit .
Juillet 10, 20204 a comment_143816 https://help.autodesk.com/view/RSAPRO/2019/FRA/?guid=GUID-6384FDA5-ADAF-4B6D-8B1F-2F10C83D090C ou directement : https://help.autodesk.com/view/RSAPRO/2019/FRA/?guid=GUID-2FF71C43-44A7-4D0F-8610-0EC976FF49CC Tu peux aussi modifier l'échelle en allant sur la vue du dessin, en cliquant en haut à droite sur "composant du dessin", tu sélectionnes la vue qui t'intéresse, clique droit puis position et échelle, tu peux alors personnaliser. Modifié Juillet 10, 20204 a par Invités
Juillet 10, 20204 a Auteur comment_143818 il y a une heure, bgc16 a dit : https://help.autodesk.com/view/RSAPRO/2019/FRA/?guid=GUID-6384FDA5-ADAF-4B6D-8B1F-2F10C83D090C ou directement : https://help.autodesk.com/view/RSAPRO/2019/FRA/?guid=GUID-2FF71C43-44A7-4D0F-8610-0EC976FF49CC Tu peux aussi modifier l'échelle en allant sur la vue du dessin, en cliquant en haut à droite sur "composant du dessin", tu sélectionnes la vue qui t'intéresse, clique droit puis position et échelle, tu peux alors personnaliser. Je vous remercie énormément. Vous savez même quand je change l’échelle il reste tjr petit . Donc je ne pense pas que c'est ça le problème.
Juillet 13, 20204 a Auteur comment_143861 Le 10/07/2020 à 12:36, bgc16 a dit : https://help.autodesk.com/view/RSAPRO/2019/FRA/?guid=GUID-6384FDA5-ADAF-4B6D-8B1F-2F10C83D090C ou directement : https://help.autodesk.com/view/RSAPRO/2019/FRA/?guid=GUID-2FF71C43-44A7-4D0F-8610-0EC976FF49CC Tu peux aussi modifier l'échelle en allant sur la vue du dessin, en cliquant en haut à droite sur "composant du dessin", tu sélectionnes la vue qui t'intéresse, clique droit puis position et échelle, tu peux alors personnaliser. Le problème que j'ai , c'est que dans la vue de dessus de la semelle on y trouve seulement les armatures du fût mais celles de la semelle n'y figurent pas , vous ne savez pas ppourquoi?
Juillet 15, 20204 a comment_143932 Le 13/07/2020 à 11:02, Narcisse57 a dit : Le problème que j'ai , c'est que dans la vue de dessus de la semelle on y trouve seulement les armatures du fût mais celles de la semelle n'y figurent pas , vous ne savez pas ppourquoi? En fait, les échelles des coupes sont liées par le paramètre général, ce n'est pas une évidence. Fais moi un lien pour ton massif et j'essaie d'y regarder.
Juillet 16, 20204 a Auteur comment_143951 Il y a 15 heures, bgc16 a dit : En fait, les échelles des coupes sont liées par le paramètre général, ce n'est pas une évidence. Fais moi un lien pour ton massif et j'essaie d'y regarder. Je vous remercie pour le temps que vous consacrez à aider les autres sur ce groupe au quotidien. Vous trouverez ci-dessous le lien : https://drive.google.com/file/d/1ViHS1CZU-4E_3wXKSN2DLZ4BIDWRKgLR/view?usp=sharing Un autre exemple où robot me donne les armatures de la semelle seulement dans un seul sens : https://drive.google.com/file/d/1bU_rHNooXS6Wcc0DhTt2wrg8s2svq4JK/view?usp=sharing Modifié Juillet 16, 20204 a par Narcisse57 faute de frappe

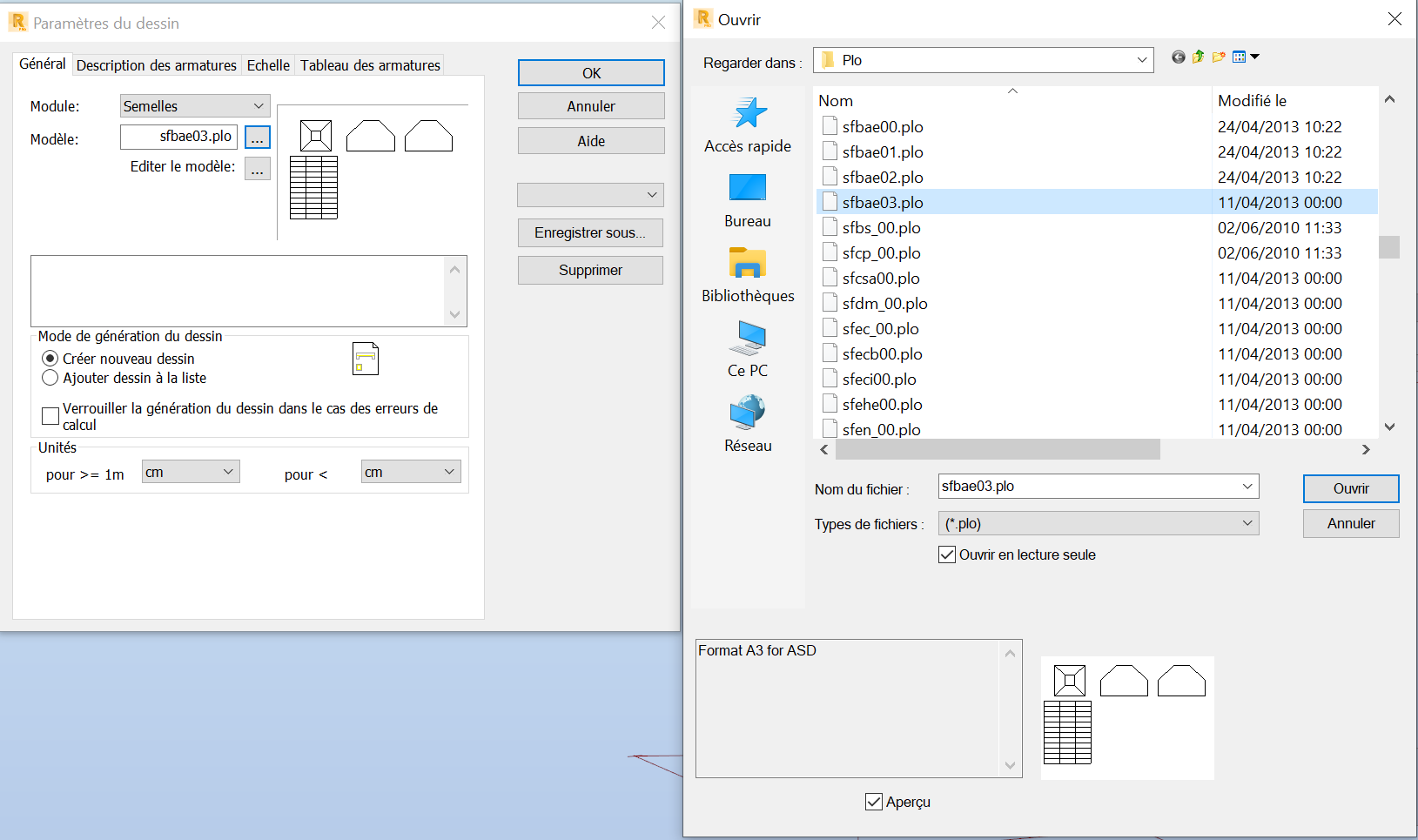

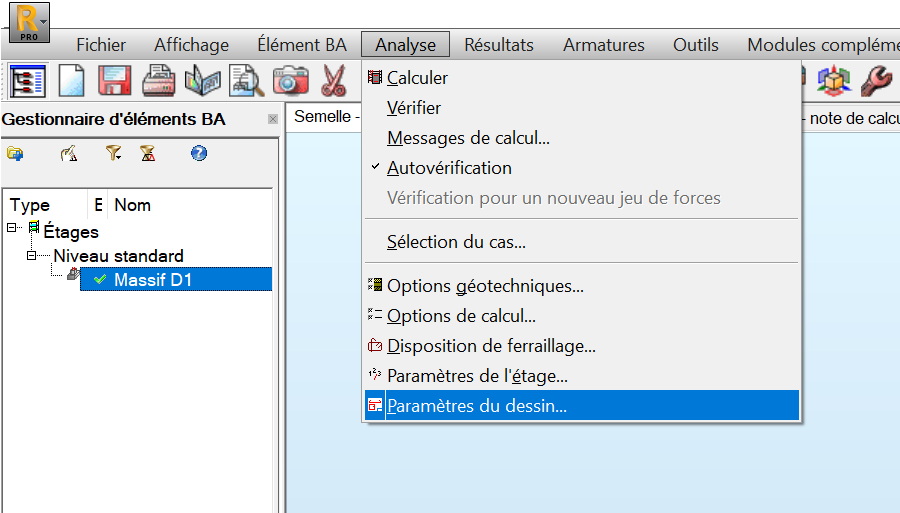

Juillet 16, 20204 a comment_143952 il y a 36 minutes, Narcisse57 a dit : Je vous remercie pour le temps que vous consacrez à aider les autres sur ce groupe au quotidien. Vous trouverez ci-dessous le lien : https://drive.google.com/file/d/1ViHS1CZU-4E_3wXKSN2DLZ4BIDWRKgLR/view?usp=sharing Il faut tout décocher si tu veux pouvoir faire ce que tu veux au niveau des échelles. Ensuite, il faut peut être que tu changes ton gabarit de modèle pour passer en A3 par exemple. C'est dans l'onglet Paramètre du dessin - général. Tu peux éditer le modèle, une fois que tu est dedans : clique droit dans la fenêtre générale : et du peux passer le format en A3. Pour le reste ce n'est pas très flexible. Tu peux aussi faire des modèles à 2 pages. Quelques modeles A3 : Modeles_A3.zip Ensuite pour les armatures : celles du fut sont sur les coupes effectivement. je ne trouve pas ça dérangeant à partir du moment où tout le monde est repéré. Ce qui est génant, c'est qu'il y a trop indications sur tes vues : il faut décocher des éléments dans l'onglet "description des armatures". Pense à "enregistrer sous" tes paramètres de dessin, sinon, il faudra tout refaire à chaque fois. Ton massif imprimé : MassifBA.pdf Cordialement.
Juillet 16, 20204 a Auteur comment_143955 il y a 52 minutes, bgc16 a dit : Il faut tout décocher si tu veux pouvoir faire ce que tu veux au niveau des échelles. Ensuite, il faut peut être que tu changes ton gabarit de modèle pour passer en A3 par exemple. C'est dans l'onglet Paramètre du dessin - général. Tu peux éditer le modèle, une fois que tu est dedans : clique droit dans la fenêtre générale : et du peux passer le format en A3. Pour le reste ce n'est pas très flexible. Tu peux aussi faire des modèles à 2 pages. Quelques modeles A3 : Modeles_A3.zip Ensuite pour les armatures : celles du fut sont sur les coupes effectivement. je ne trouve pas ça dérangeant à partir du moment où tout le monde est repéré. Ce qui est génant, c'est qu'il y a trop indications sur tes vues : il faut décocher des éléments dans l'onglet "description des armatures". Pense à "enregistrer sous" tes paramètres de dessin, sinon, il faudra tout refaire à chaque fois. Ton massif imprimé : MassifBA.pdf Cordialement. Problème résolu . Je vous remercie beaucoup . Maintenant j'ai un joli un plan où l'on peut voir tout .
Juillet 17, 20204 a comment_143997 Il y a 23 heures, Narcisse57 a dit : Problème résolu . Je vous remercie beaucoup . Maintenant j'ai un joli un plan où l'on peut voir tout .
Juillet 17, 20204 a Auteur comment_144012 Il y a 4 heures, bgc16 a dit : Bonjour @bgc16, j’aimerais bien avoir ton avis sur comment procéder pour le calcul de ce massif. Donc j'ai un poteau excentré comme représenté sur la pièce jointe ( cliquez sur le lien). https://drive.google.com/file/d/1IcHrnEny6e91mYGBm4loCwyPM2zgIwjN/view?usp=sharing Est ce que je peux centrer la platine pour faciliter le calcul (je mets par exemple une platine de 30 *20) . Je vous remercie de me répondre .
Juillet 17, 20204 a comment_144018 Il y a 2 heures, Narcisse57 a dit : Bonjour @bgc16, j’aimerais bien avoir ton avis sur comment procéder pour le calcul de ce massif. Donc j'ai un poteau excentré comme représenté sur la pièce jointe ( cliquez sur le lien). https://drive.google.com/file/d/1IcHrnEny6e91mYGBm4loCwyPM2zgIwjN/view?usp=sharing Est ce que je peux centrer la platine pour faciliter le calcul (je mets par exemple une platine de 30 *20) . Je vous remercie de me répondre . Fais plutôt un nouveau post. Ce n'est pas un poteau excentré ici, c'est simplement un poteau. Que les fixations ne soient pas à l'axe, ça n'a pas une grosse incidence. Lorsque le poteau est comprimé, les fixations ne servent pas.... Pour ce type de poteau (et pour tous les poteaux en général) il faut plutôt entrer la dimension de la platine. Tu auras par exemple des PRS de 300x1200 (mm) avec des platines de 300x300(mm), pour les poteaux, il faut rentrer la dimension de l'élement qui est en contact avec le massif : c'est à dire la platine. Dans ton cas : IPE 240, la platine fera surement 120x240(mm). Tu dois calculer le massif, ou la platine ?
