A qui revient le calcul et l'engagement sur la valeur de la contrainte admissible sous une fondation superficielle, et pourquoi ?

Posté(e)
comment_145042

Bonjour

J'ai constaté aux travers les différentes discussions et débats sur ce site, que la question de contrainte admissible d'un sol (je préfère personnellement dire contrainte admissible sous une fondation) n'est pas maîtriser par la quasi-majorité de nos ingénieurs.

Pour cela, j'ai choisi de traiter ce sujet via son titre sous forme d'une question.

A vous lire.....

  • Réponses 145
  • Vues 32.6k
  • Créé
  • Dernière réponse

Meilleurs contributeurs dans ce sujet

Messages populaires

  • Bisudi Bazola Aimé
    Bisudi Bazola Aimé

    Dans Tout projet, il ya une structuration , et la notion de compétence 1. le bureau géotechnique procède aux études geotechniques  2. le bureau des structures calcul la structure en respecta

  • BELLAMINE
    BELLAMINE

    Bonjour Voila un exemple de répartition des contraintes dans le sens longitudinal pour une semelle filante Pour cette petite application : Voir section téléchargement via ce lien :

  • La suite  Étant donné une grandeur physique ou mécanique Gu qui représente un seuil au delà  duquel, tout effet à pour conséquence de mettre en péril la sécurité de qq chose. Nous avons donc

Images postées

recommended_posts

  • Auteur
comment_145603
Le 07/10/2020 à 09:52, BELLAMINE a dit :

Bonjour

Autrement dit, POUR UNE SEMELLE FILANTE, élément de structure se comportant comme une poutre sur appuis élastiques infiniment rapprochés. La distribution des contrainte se fait dans le sens longitudinale de la semelle.

Quelle est la contrainte de référence Qréf dans ce cas qui va nous permettre de calculer la largeur B en se servant des critères de justifications à l'état limite de mobilisation du sol selon fascicule 62 titre V et du poinçonnement selon EC7 ?

Ni le modèle de Meyerhof ni celui de la RDM ne sont applicables pour les semelles filantes !!!!

C'est un grand point d'interrogation pour la réglementation géotechnique en matière de justification des semelles filantes.

A vous lire davantage ...

Bonjour

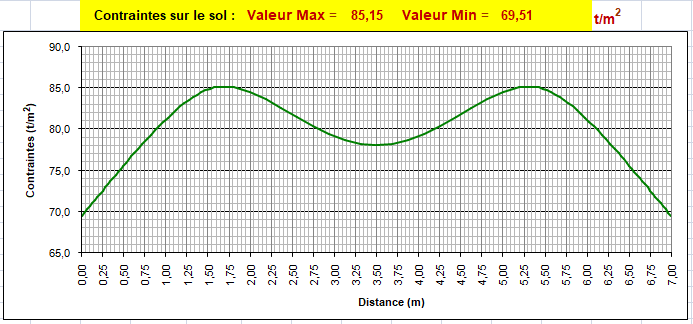

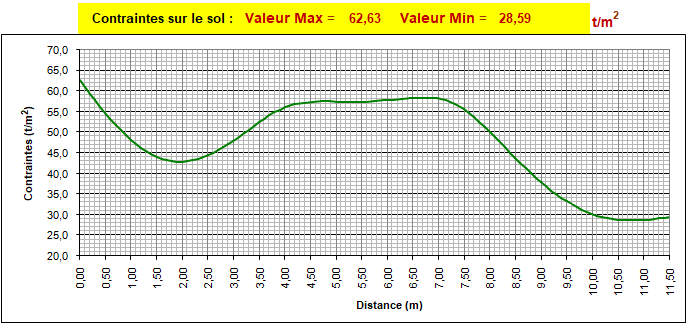

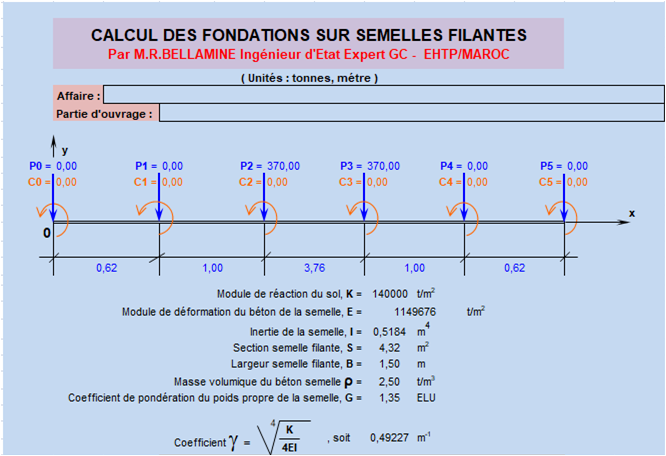

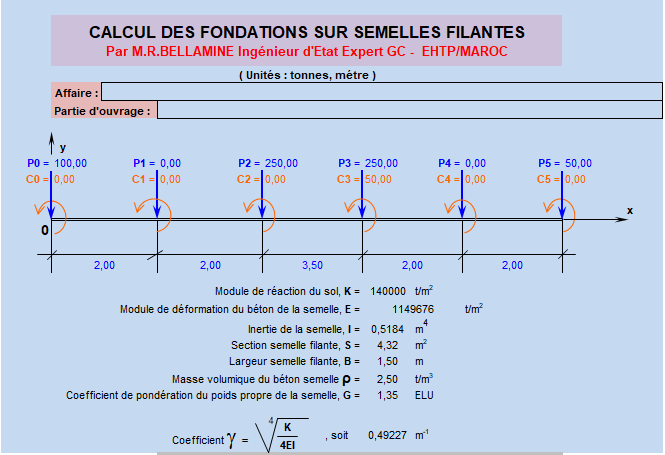

Voila un exemple de répartition des contraintes dans le sens longitudinal pour une semelle filante



Pour cette petite application : Voir section téléchargement via ce lien



Modifié par BELLAMINE

  • Auteur
comment_145629

Bonjour

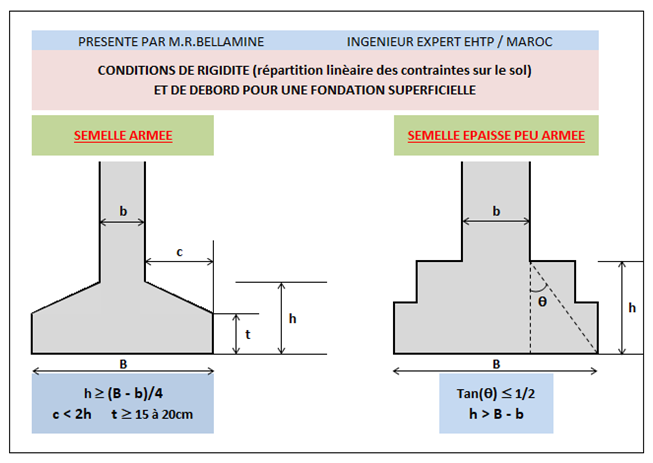

Toujours pour se fixer les idées au fur et à mesure de l'avancement du sujet. Ci après les conditions à satisfaire, de rigidité et de débord pour une fondation superficielle :




  • Auteur
comment_145636

Bonjour

J'ai pris une semelle filante de 6m sollicitée par la charge de quatre poteaux de 2m d'entraxe. Les charges des poteaux d'extrémités sont de 63t et des poteaux du milieu 126t comme indiqué sur la figure suivante :

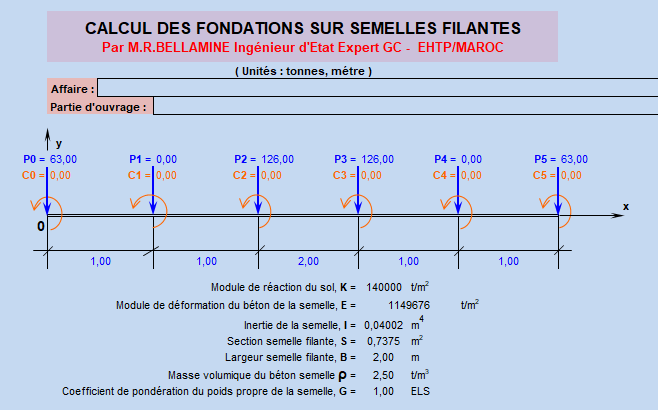

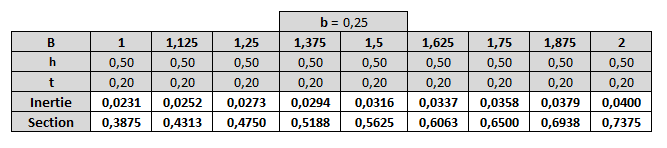

En faisant varier la rigidité de la section transversale de la semelle filante en jouant sur les dimensions indiquées par le tableau suivant :

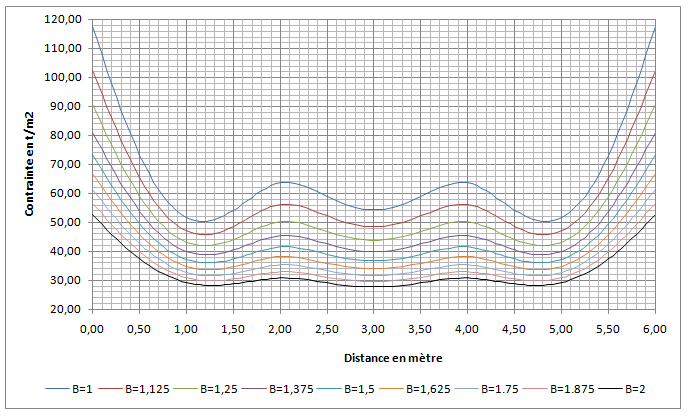

Tout calcul fait, Regardant comment influe la rigidité de la semelle sur la distribution des contraintes au sol


A vos commentaires ...

Modifié par BELLAMINE

  • Auteur
comment_145706
Le 01/10/2020 à 21:48, BELLAMINE a dit :

Bonsoir

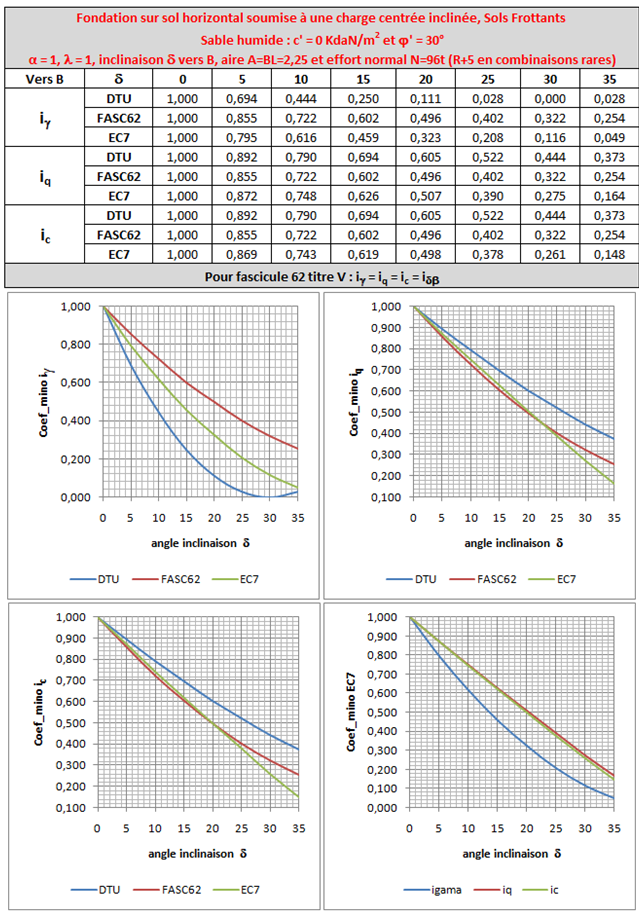

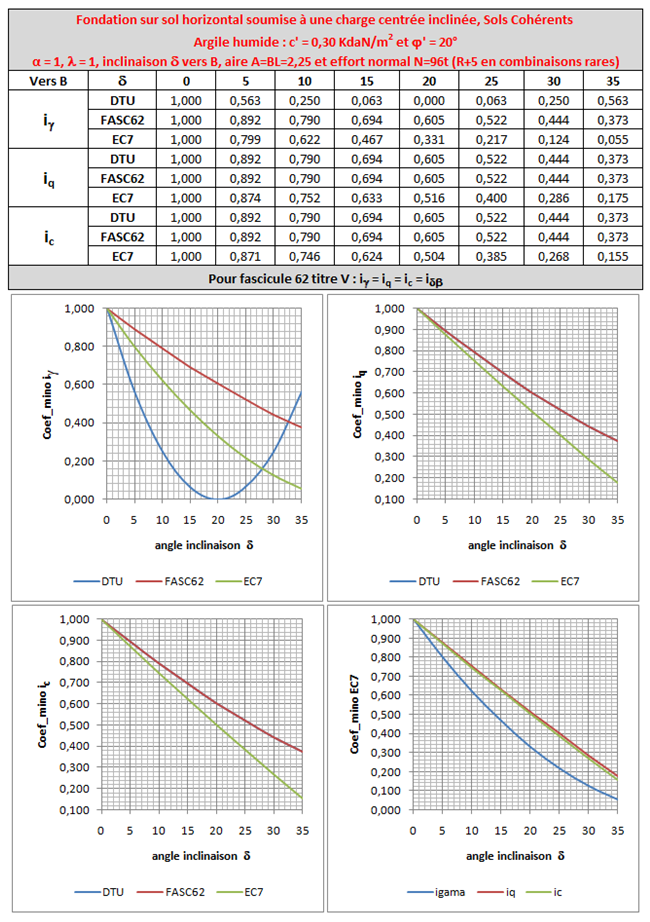

Pour se fixer les idées au fur et à mesure de l'avancement du présent sujet. Comparaison des coefficients minorateurs dus à l'inclinaison de la charge entre DTU 13.12, Fascicule 62 titre V et EC7.



A vos commentaires ...

Bonsoir

Le coefficient minorateur i_gama pour le DTU 13.12 n'est pas clairement appréciable par sa forme parabolique qui admet un minimum pour un angle d'inclinaison délta = angle de frottement interne du sol ?!!!



  • Auteur
comment_145707

Bonsoir

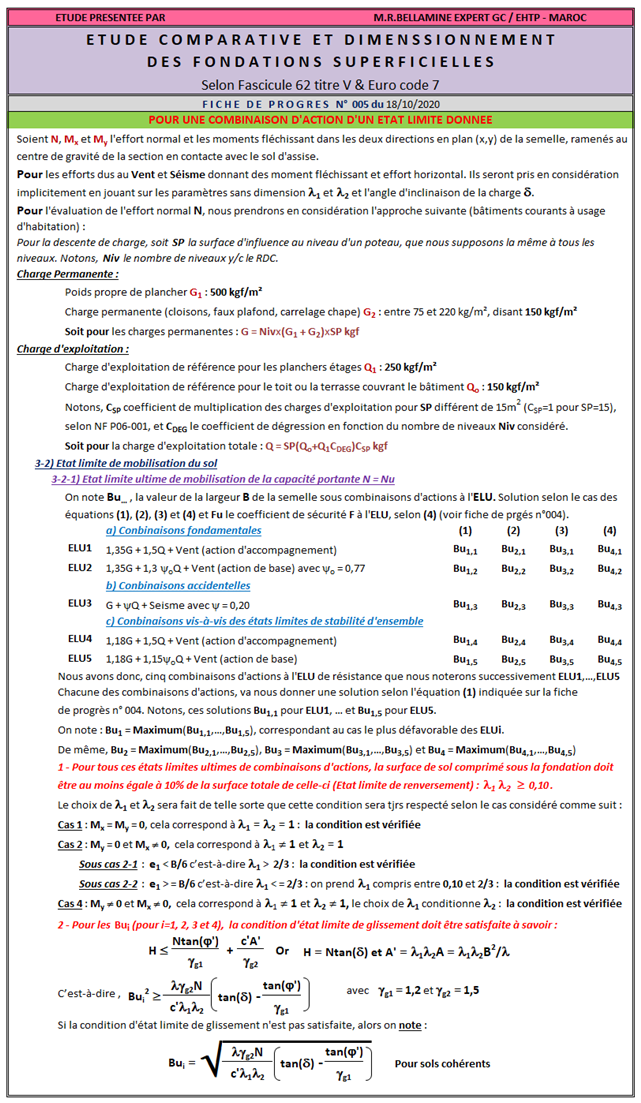

Ci après la Fiche de Progrès n° 005. La deuxième partie du "noyau central" du sujet proprement dit. A lire attentivement à toute fin utile.




Vos remarques et suggestions sont les bienvenues

Cordialement

Modifié par BELLAMINE

  • Auteur
comment_145710

Bonsoir

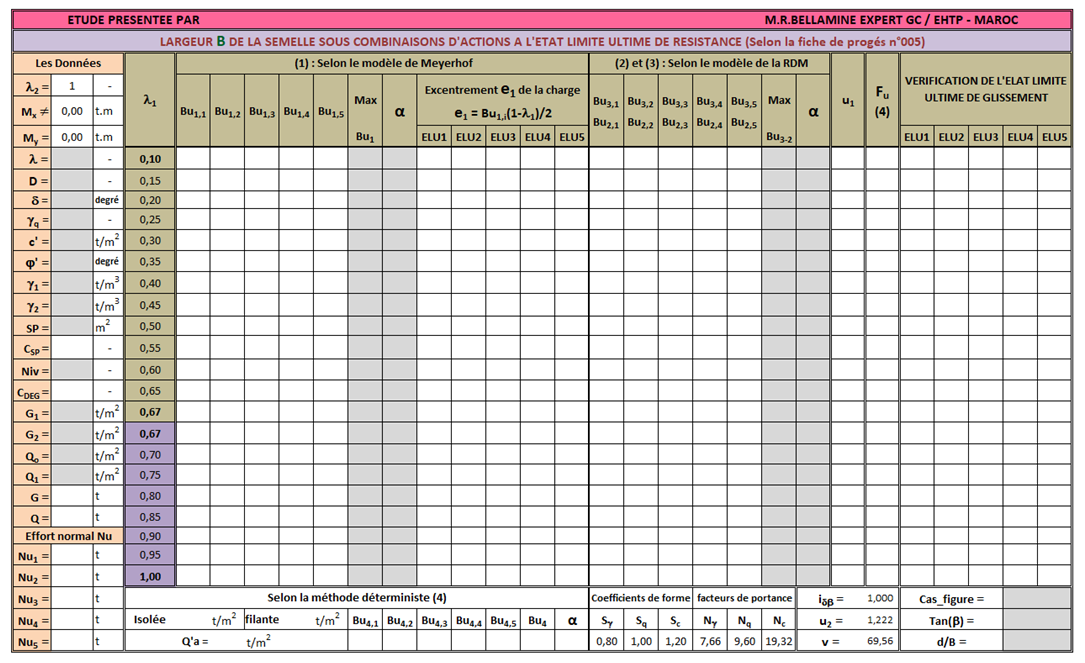

Ci après le modèle du tableau de calcul de la largeur de la semelle B sous les combinaisons d'actions à l'état limite ultime de résistance correspondant à la fiche de progrès n°005




Cordialement

Modifié par BELLAMINE

comment_145712
Il y a 13 heures, BELLAMINE a dit :

Bonsoir

Ci après la Fiche de Progrès n° 005. La deuxième partie du "noyau central" du sujet proprement dit. A lire attentivement à toute fin utile.


Vos remarques et suggestions sont les bienvenues

Cordialement

A vérifier, il n'est pas logique que c' soit en facteur des 2 termes entre parenthèses dans la dernière expression (ni celle d'avant). Ou vous comptez sur la seule cohésion pour reprendre les efforts de glissement. Cette expression n'est pas valable pour c'=0.

N est fonction du poids du massif : pour les bâtiments légers (tous les bâtiments industriels pour lesquels le glissement est souvent prépondérant), le poids du massif est prépondérant devant le poids de la structure pour empêcher le soulèvement sous le cas ELU : CP + 1.5xVent par exemple.

Modifié par Invités

  • Auteur
comment_145713

"A vérifier, il n'est pas logique que c' soit en facteur des 2 termes entre parenthèses dans la dernière expression (ni celle d'avant). Ou vous comptez sur la seule cohésion pour reprendre les efforts de glissement. Cette expression n'est pas valable pour c'=0.

N est fonction du poids du massif : pour les bâtiments légers (tous les bâtiments industriels pour lesquels le glissement est souvent prépondérant), le poids du massif est prépondérant devant le poids de la structure pour empêcher le soulèvement sous le cas ELU : CP + 1.5xVent par exemple. "

Bonjour

C'est vérifié, il n'y a aucun doute pour ça (sauf erreur du fascicule 62 titre V), regarde la page 32 du fascicule Article B.3.4

La présente étude (pour le moment), comme je l'ai précisé sur la fiche de progrès n°005 ne concerne pas tous les types de construction ! Elle est faite seulement pour traiter le cas des "BATIMENTS COURANTS A USAGE D'HABITATION"

Cordialement et Merci pour votre contribution

  • Auteur
comment_145714

Rebonjour

Normalement la profondeur d'ancrage D des semelles superficielles est une donnée géotechnique ! Par conséquent, pour garder la cohérence des différentes solutions de B en fonction de lamda1 et lamda2 , nous n'avons pas à fixer le rapport Alpha = D/B. Ce dernier sera donc, calculé pour D fixée et B solution de (1), (2), (3) et (4). Et en fonction de Alpha, nous saurons quel type de fondation à préconiser.

Ceci, entraine systématiquement une révision des fiches de progrès n°002 et 004 !!!

Dés que ces fiches de progrès seront révisées. Elles seront publiées en conséquence.

Le tableau de calcul de la largeur de la semelle B sous les combinaisons d'actions à l'état limite ultime de résistance correspondant à la fiche de progrès n°005 a été révision et publié ce matin (à consulter !).

Cordialement
