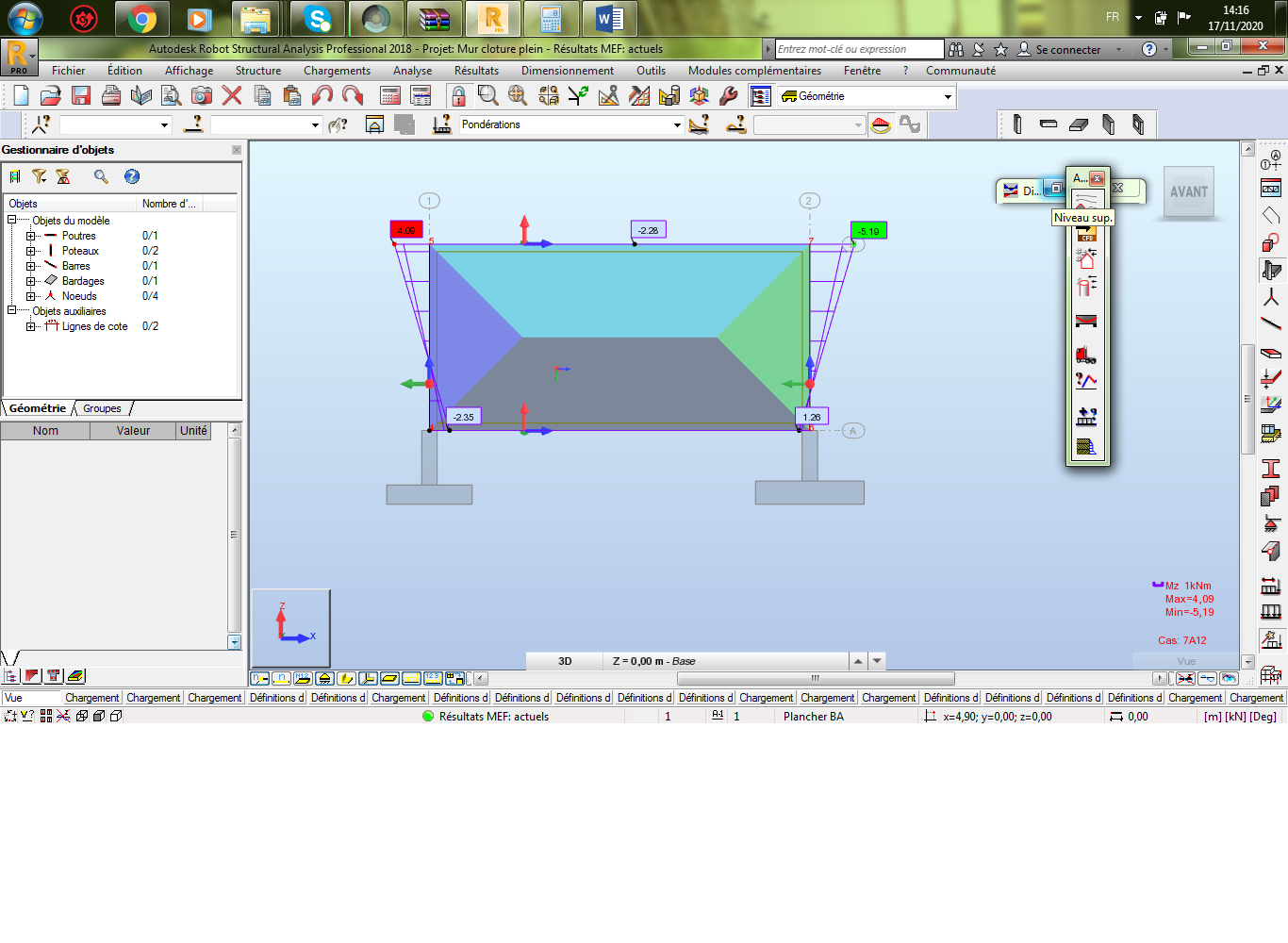

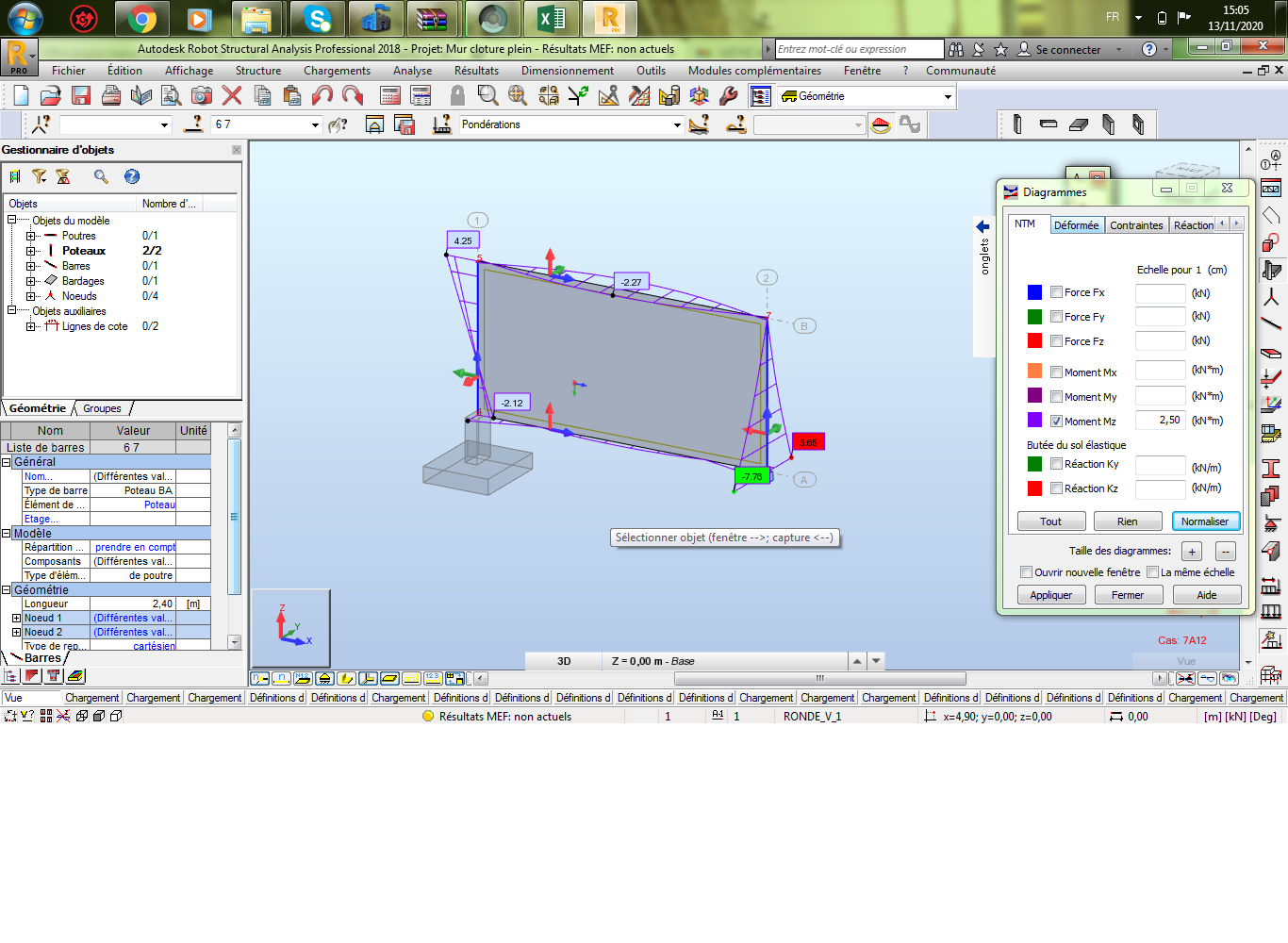

Posted November 13, 20204 yr comment_146323 Bonjour, je viens de calculer un mur de cloture sur robobat en utilisant bardage, malgré que je change si les charges soit réparties selon x y ou les deux, les résulats ne changes pas aussi qd le moment Mz d'un poteau est autour de l'axe perpenduculaire au mur, l'autre poteau à un moment autour de l'axe perpenduculaire au mur j'arrive pas à joindre le moedel sur civilmania bonjour, ci-joint le moede qqn pourra m'éclaircir comment fonctionne ce mur sous le vent cordialement Mur cloture plein.rar
November 17, 20204 yr comment_146420 slt @genieyas peux tu reformuler des questions stp j'essais de suivre mais....
November 17, 20204 yr Author comment_146426 Il y a 9 heures, laté a dit : slt @genieyas peux tu reformuler des questions stp j'essais de suivre mais.... Bonjour, Je pense que juste à cause des repéres locaux qui ne sont pas les memes pour le sdeux poteaux /, c'est pourquoi les plan de rotation des poteaux (diagrames de moment) sont différents cordialement

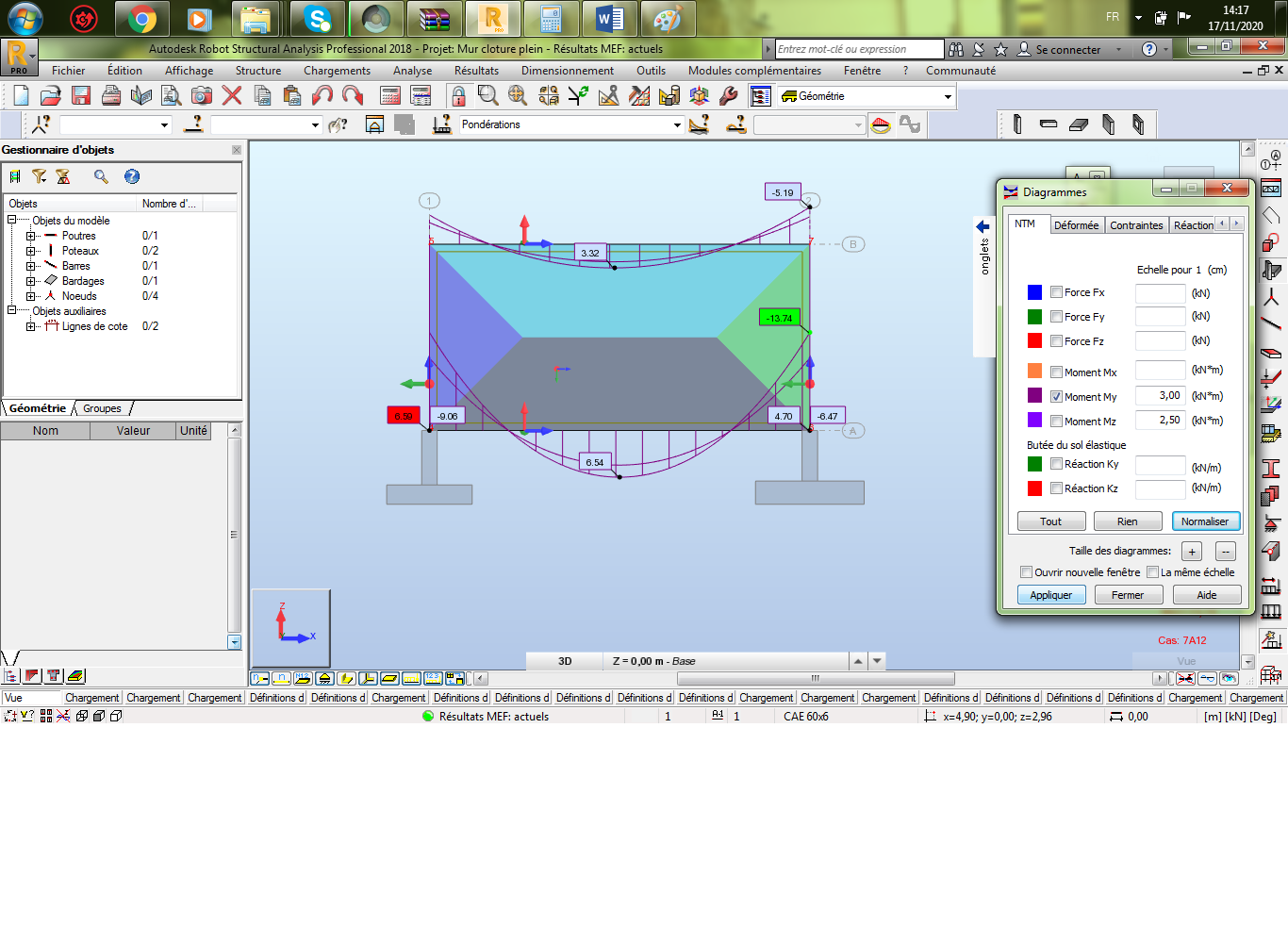

November 17, 20204 yr Author comment_146429 il y a une heure, genieyas a dit : Bonjour, Je pense que juste à cause des repéres locaux qui ne sont pas les memes pour le sdeux poteaux /, c'est pourquoi les plan de rotation des poteaux (diagrames de moment) sont différents cordialement pouvez vous mexpliquer pourquoi le moment My est nul alors que le moment Mz est non, j'ai penser que mon poteau va tourner autour de l'axe y alors que sur le modele il a tourné autour de z cordialement
November 17, 20204 yr Expert comment_146440 Bonjour, Si tu ne veux pas prendre en compte l'effort de torsion, il faut relâcher la direction Rz pour l'appui (Ux, Uy, Uz, Rx, Ry bloqués) Les résultats affichés pour les barres sont les résultats dans le repère local de la barre. Pour le confirmer, regarde les réactions d'appuis : tu dois reptrouver les même efforts, mais ils ne seront pas selon le même axe : réaction dans le repère globale et moment des barres dans le local (Mx local poteau = Mz globale réaction, My local poteau = Mx global réaction etc... au signe près selon que tu as choisi le format réaction ou descente de charges) Pour comprendre comment fonctionne la structure, regarde les déplacements.
