Bonjour à tous, je voudrais vous poser des questions concernant la longueur de recouvrement au niveau des poteaux.

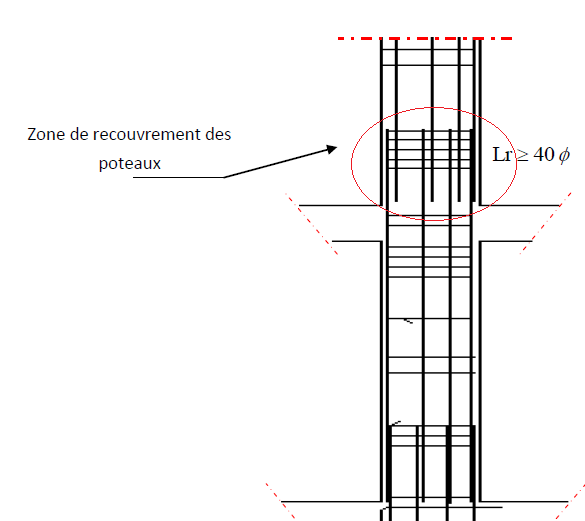

1- Est ce que la longueur de recouvrement représente les armatures d'attentes venant du poteau déjà mis en place pour les raccorder avec un nouveau poteau que l'ont coulera ultérieurement ?

2- Lors d'un recouvrement comment mettons nous en place la jonction entre les armatures ? les armatures venant du poteau inférieur déjà mis en place et coulé se placent vers l'intérieur ou vers l'extérieur par rapport aux armatures du nouveau poteau de l'étage en cours ?

3-Comment fait-on pour ne pas diminuer (ou augmenter) l'enrobage (la distance entre l'armature et le coffrage) à chaque niveau si l'on place à chaque fois les nouvelles armatures vers l'intérieur (ou vers l'extérieur) des armatures déjà existante ?

Veillez s'il vous plaît m'expliquer cette notion de recouvrement (de préférence avec des photos ou des schémas) et comment se fait elle sur chantier j'ai du mal à visualiser cela !

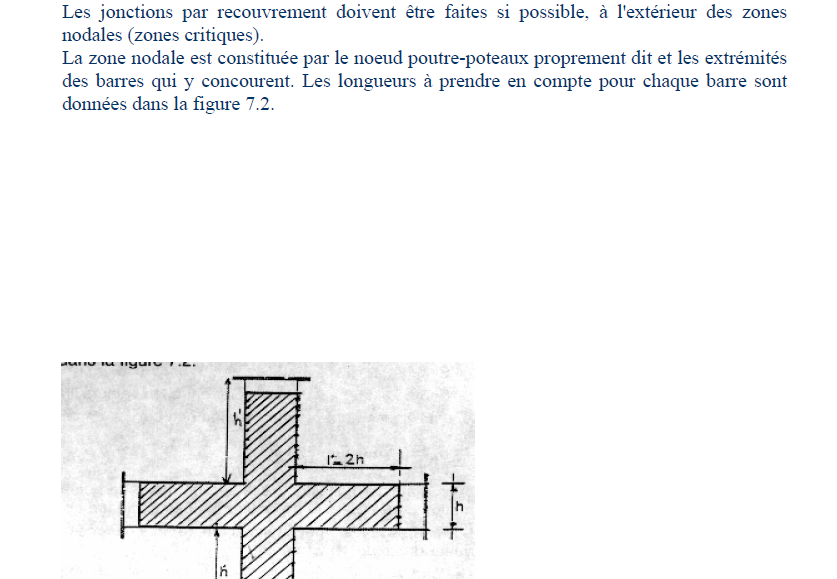

4- Si ma première question s'avère juste, expliquez moi cette notion citée dans le RPA



Si je comprends bien le recouvrement doit se faire hors de cette zone nodale, sauf que dans la plupart des calculs, on trouve que la longueur de recouvrement se retrouve à l'intérieur de cette zone nodale (50Фl < h')

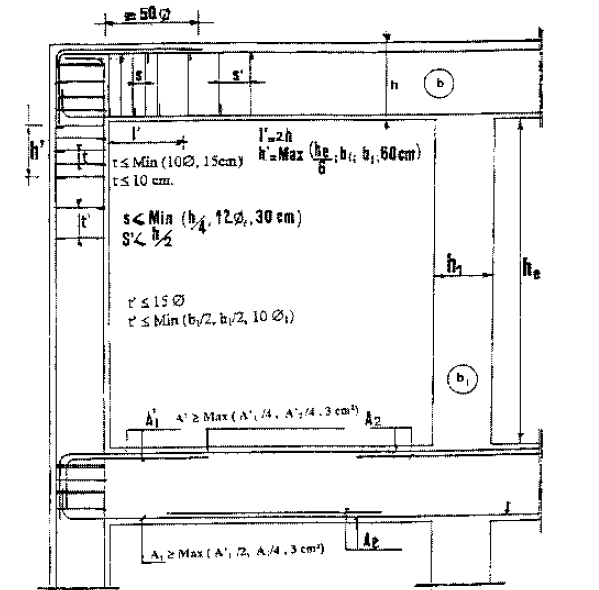

5- Quelqu'un pourrait il m'envoyer un schéma visible du détails d'armatures de la zone nodale, j'ai téléchargé plusieurs version du RPA et je n'ai pas trouvé une seule version où ce schéma est lisible

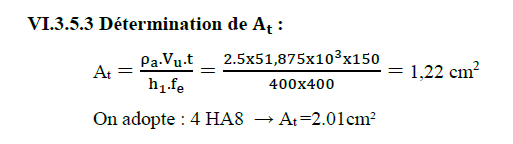

6- 6e et dernière question concernant le calcul des armatures transversales, que représente "4"HA8 ?

(Cela veut il dire que l'on doit mettre 4 armatures transversale par cadre ? si par exemple notre poteau est constitué de 6HA14, qu'on met un cadre pour les barres d'angle et un étiré pour les armatures du milieu ce qui nous fait 2 armatures transversales 2HA8, donc que faire des deux restantes puisque dans les calcul nous avons trouvé qu'il fallait 4HA8 ? Je sais pas si ma question est claire, je suis moi même confus)



J'attends vos réponses et merci d'avance !



Up !

Bonjour,

1) Oui c'est bien ça.

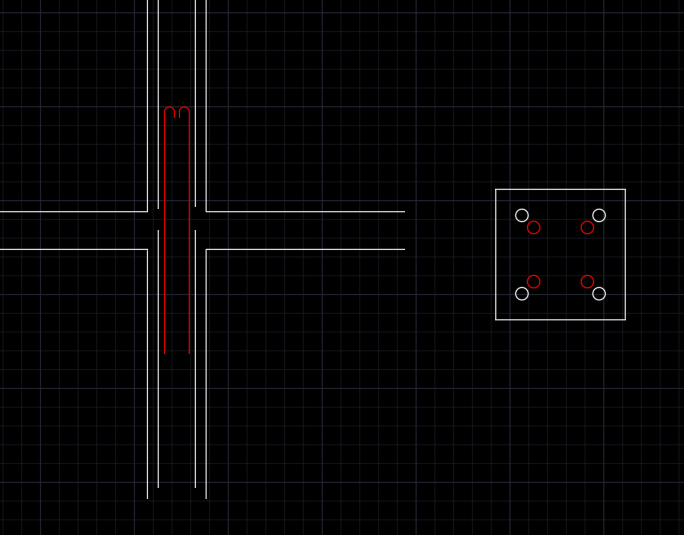

2/3) La solution que je vois le plus souvent consiste à prévoir des attentes indépendantes dans le poteau qui sont mise en place après coulage quand le béton n'a pas encore pris. De cette manière les aciers des poteaux à chaque niveaux ont le même enrobage et c'est seulement ces attentes qui sont décalées vers l'intérieur.



Pour vos autres questions je ne connais pas du tout le RPA



Cdt

 !!???

(Cela veut il dire que l'on doit mettre 4 armatures transversale par cadre ? si par exemple notre poteau est constitué de 6HA14, qu'on met un cadre pour les barres d'angle et un étiré pour les armatures du milieu ce qui nous fait 2 armatures transversales 2HA8, donc que faire des deux restantes puisque dans les calcul nous avons trouvé qu'il fallait 4HA8 ? Je sais pas si ma question est claire, je suis moi même confus)

Le 30/12/2020 à 13:47, IngénieurStructure a dit :

(Cela veut il dire que l'on doit mettre 4 armatures transversale par cadre ? si par exemple notre poteau est constitué de 6HA14, qu'on met un cadre pour les barres d'angle et un étiré pour les armatures du milieu ce qui nous fait 2 armatures transversales 2HA8, donc que faire des deux restantes puisque dans les calcul nous avons trouvé qu'il fallait 4HA8 ? Je sais pas si ma question est claire, je suis moi même confus)

bonjour,

les armatures transversales sont destinées à reprendre l'effort tranchant qui est perpendiculaire à la fibre moyenne de la poutre.

de ce fait la section des aciers est constituée par la somme des sections de chaque acier dans le même plan.

ainsi, si vous avez un simple cadre cette section vaut deus fois la section de l'acier constituant le cadre. si vous avez un cadre + une épingle trois fois la section. si vous avez un cadre + un étrier 4 fois la section.( c'est le cas de l'exemple.

il ne faut pas non plus perdre de vue que tous les aciers constituant les armatures longitudinales doivent être reliés entre eux par des armatures transversales. d'où la nécessité d'utiliser des cadres, des étriers ou des épingles ou éventuellement des cadres multiples.

OuAllahou A3lam

A+

Le 05/01/2021 à 18:31, francois256 a dit :

Bonjour,

1) Oui c'est bien ça.

2/3) La solution que je vois le plus souvent consiste à prévoir des attentes indépendantes dans le poteau qui sont mise en place après coulage quand le béton n'a pas encore pris. De cette manière les aciers des poteaux à chaque niveaux ont le même enrobage et c'est seulement ces attentes qui sont décalées vers l'intérieur.



Pour vos autres questions je ne connais pas du tout le RPA



Cdt

Bonjour,et cette solution est envisageable  et conforme aux normes !!! créé des barre d'attente on les ancré dans le ferraillage poteau inférieur !
