bonjour :

je cherche un logiciel ou programme permettant le calcul et vérification des assemblages boulonnés et notamment assemblage de poteau par couvre joint .

merci d'avance.

  • Réponses 12
  • Vues 2.4k
  • Créé
  • Dernière réponse

Meilleurs contributeurs dans ce sujet

Messages populaires

  • Tony_Contest
    Tony_Contest

    Bonjour, J'ai ouvert le fichier. Le message "nombre de noeud commun détecté : 0" indique que le noeud n'est pas commun aux 2 barres... Pourquoi, je ne sais pas, j'ai relancé le calcul généra

Images postées

recommended_posts

  • Membre Leader
comment_152887
il y a 47 minutes, FRIDJALI a dit :

bonsoir,

qu'entends tu par assemblage par couvre-joint?

A+

Bonjour ,

Abdesslam a cité un prg qui traite cet assemblage (il suffit de modifier les plats et profils et boulons).

Un assemblage par couvre joint est un assemblage classique en charpente.

L'assemblage de 2 colonnes métalliques, réalisé avec des couvres joints c.à.d des plats qui couvrent les semelles et âmes et boulonnés de part et d'autre du joint.

Il y a des logiciels d'assemblages qui traitent ça.

Cordialement

  • Auteur
comment_152898

BONJOUR

merci a vous tous pour vos contributions , mais j'ai pas arrivé à ce que le ROBOT traite ce genre d'assemblage ,

monsieur abdeslem -brahim  pouvez vous le montrer comment  svp ,

encore grand merci.

  • Membre Leader
comment_152901

Bonjour,

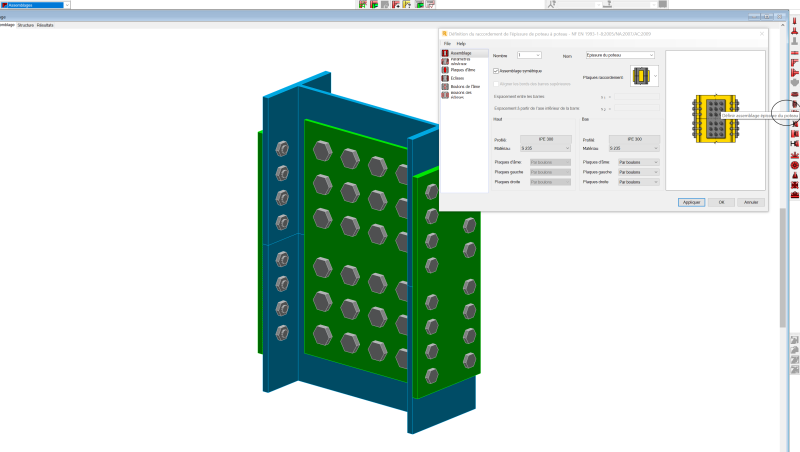

Il faut aller dans l'onglet assemblage et créer un nouvel assemblage :

- soit à partir de rien et il faudra rentrer toutes les informations.

- soit en sélectionnant les barres et le noeuds aboutissant puis en créant l'assemblage.

Voir l'aide : https://help.autodesk.com/view/RSAPRO/2021/FRA/?guid=GUID-164E4BFB-FEB9-4ABC-B877-3A4F2AD9F24E

Bon courage.



  • Auteur
comment_152906

merci infiniment Mr contest

au début il y  avait un problème c'est que  l'icone  de l'assemblage en question été désactivé en utilisant la norme cm66 ,mai  après avoir vu votre message j'ai changé la norme en Eurocode 3 qui provoque l'activation de cette icone et le problème est résolu  . j'apprécie beaucoup votre aide.

merci .

  • Auteur
comment_152915

bonjour :

Un petit soucis me parvient et j'ai eu quelques doutes:

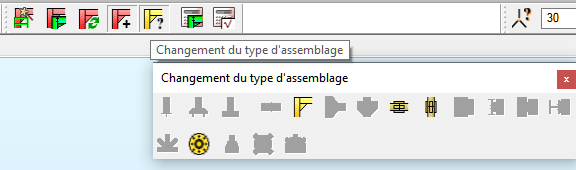

                     1/ l'assemblage de type épissure du poteau ne s'affecte pas à la structure malgré que j'ai bien                                                                   sélectionné le nœuds et les 2 barres aboutissants et le message suivant apparu .

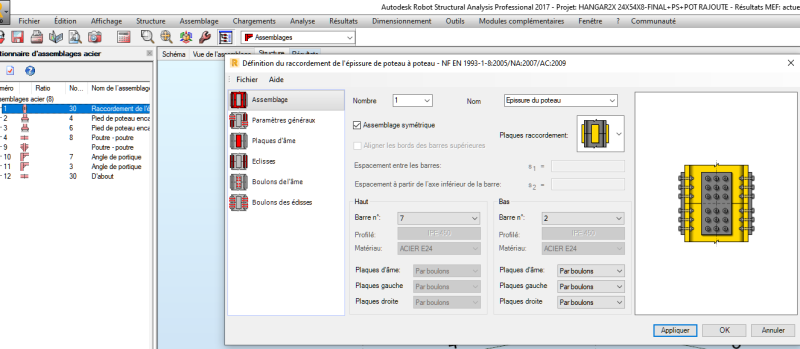

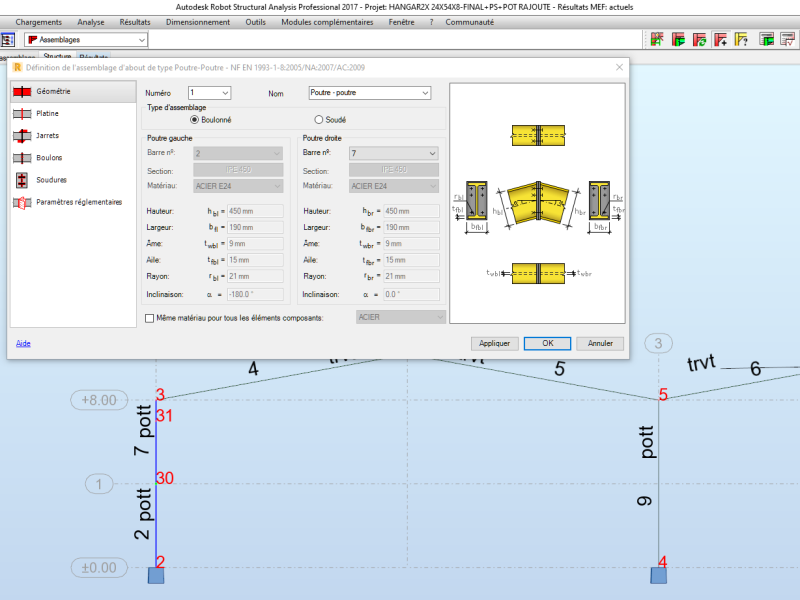

                                                 2/   pour remédier au problème précédant je l'ai créer manuellement et faire injecter les                                                                        différentes sollicitations(tirer à partir des diagrammes dans le point exact de l'assemblage)                                                              (captures jointes ),








Question n°1: y a t'il une possibilité (astuce) pour affecter l'assemblage directement à la structure ?

Question n°2: Le ratio qui reflète  les résultats de calcul est 0.24  est il fiable et logique  ?

j'ai besoin de  toute critique et commentaire .

merci.

cordialement .





  • Membre Leader
comment_152957

Bonjour,

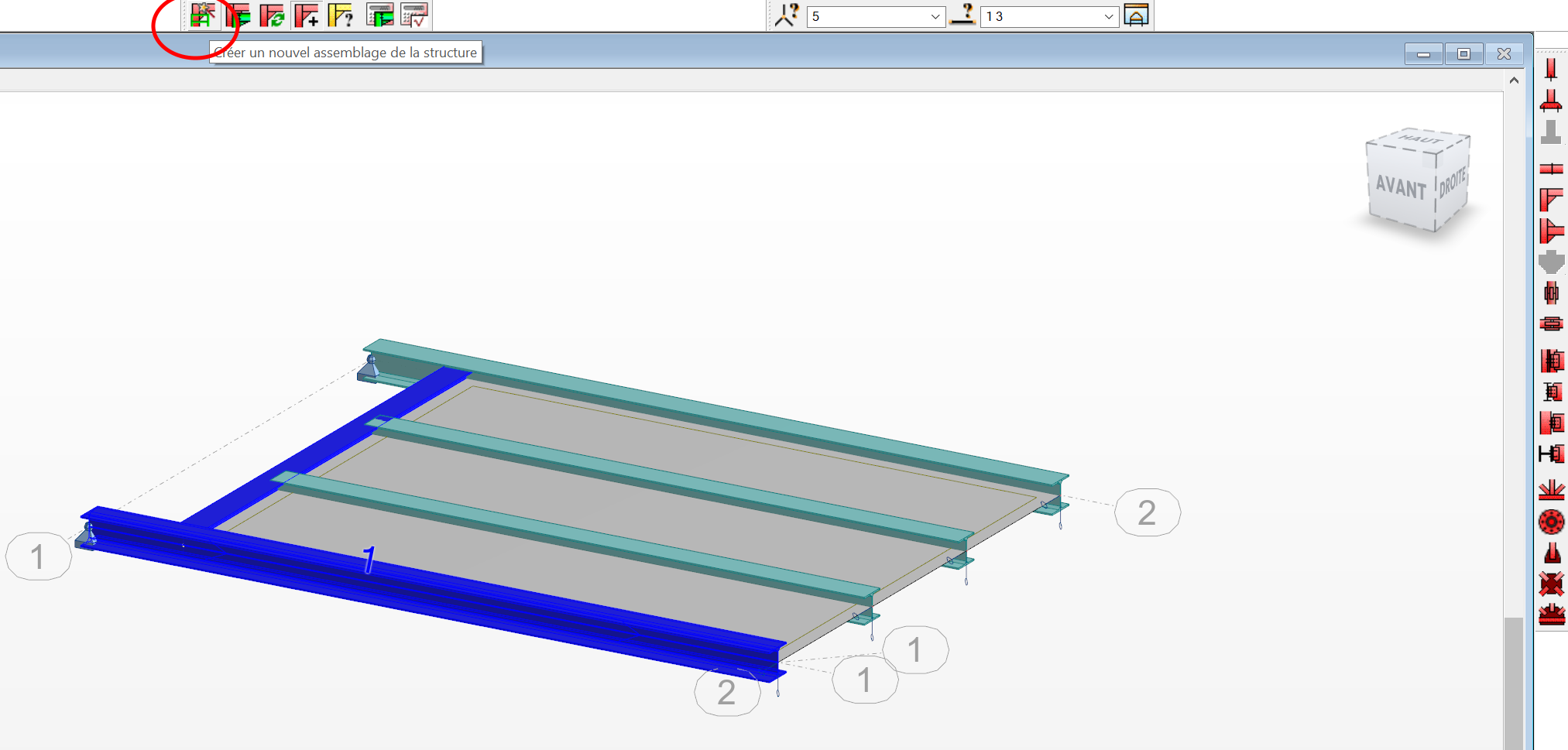

Pour créer l'assemblage, il faut sélectionner le nœud et les poteaux et cliquer sur :


Tu peux zipper ton modèle éventuellement pour le joindre et on y regardera (avec un lien google s'il est trop volumineux).



Modifié par Tony_Contest
