Bonjour à tous,

Après la modélisation du modèle d'un bâtiment R+7 en charpente métallique, je trouve quelques résultats bizarres ;

Par exemple, au niveau de la toiture, j'ai une ligne des poutres isostatiques IPE160 qui ne supporte que la casquette en alucobond (5,5 daN/m²) : ces poutres ont des ratios différents, alors que c'est supposé d'avoir des résultats similaires.

NB : tous les panneaux sont modéliser en tant que BARDAGE.

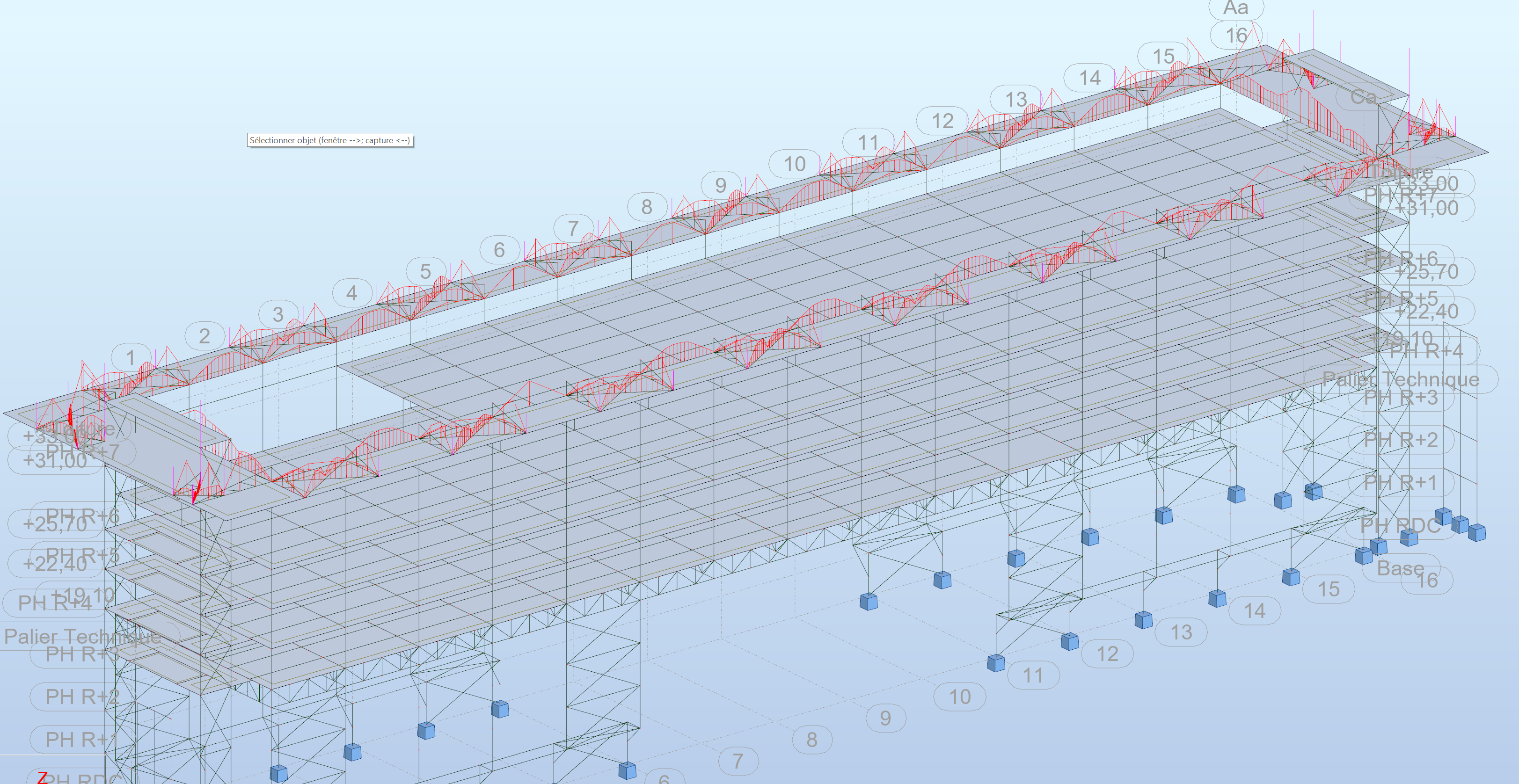

ci-dessous des capture du modèle, la force Fz (selon le cas poids propre) et ma vérification des barres :

MODELE


FORCE Fz (Cas Poids Propre)


VERFICATION DES BARRES




Avez-vous une idée si c'est un problème de transmission des charges ou de quoi il s'agit ?


Merci d'avance,

  • Réponses 4
  • Vues 718
  • Créé
  • Dernière réponse

Meilleurs contributeurs dans ce sujet

Jours populaires

Messages populaires

  • Tony_Contest
    Tony_Contest

    Bonjour, Effectivement, problème de génération des charges : définissez le sens de portée de vos "bardages". Il semblent qu'ils portent tous dans deux directions (c'est peut être norm

Images postées

recommended_posts

  • Membre Leader
comment_161353

Bonjour,

Il y a 12 heures, Ghassenn a dit :

Avez-vous une idée si c'est un problème de transmission des charges ou de quoi il s'agit ?

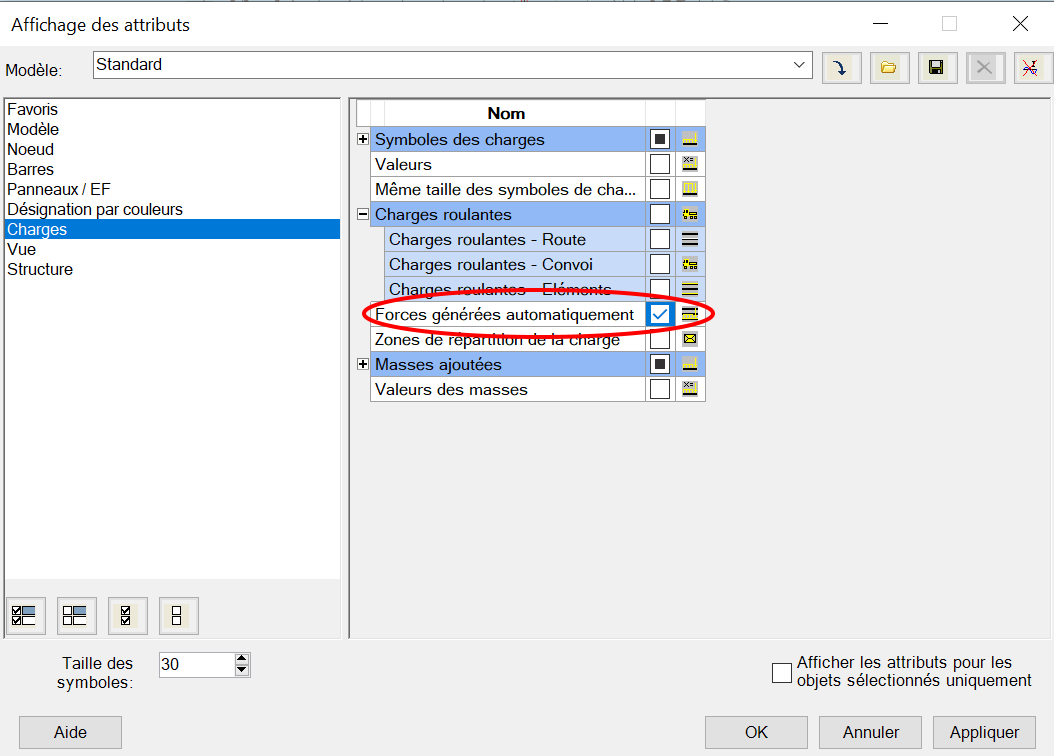

C'est possible, avez vous vérifié que les charges du bardage ont été correctement appliquées aux barres : clic droit - attributs - charges - forces generees automatiquement


Si les charges sont générées correctement, il y a peut être un probleme de transmission d'efforts parasites (relachement manquant), affichez les résultats des moments My et Mz pour les barres afin de comprendre ce qu'il se passe dans votre structure.

L'affichage des déplacement est aussi un bon indicateur d'erreur(s).

Enfin, vous pouvez aussi partager votre modèle de calcul (wetransfert, onedrive, googledrive ou autre) et j'y jetterai un coup d’œil. Par contre, je n'ai pas la version 2020, donc si je le modifie pour vous le retourner, le modèle passera en 2021 ou 2022 (à moins que j'arrive à l'ouvrir avec la 2019 mais c'est peu probable).

Bon courage.

  • Membre Leader
comment_161363

Bonjour,

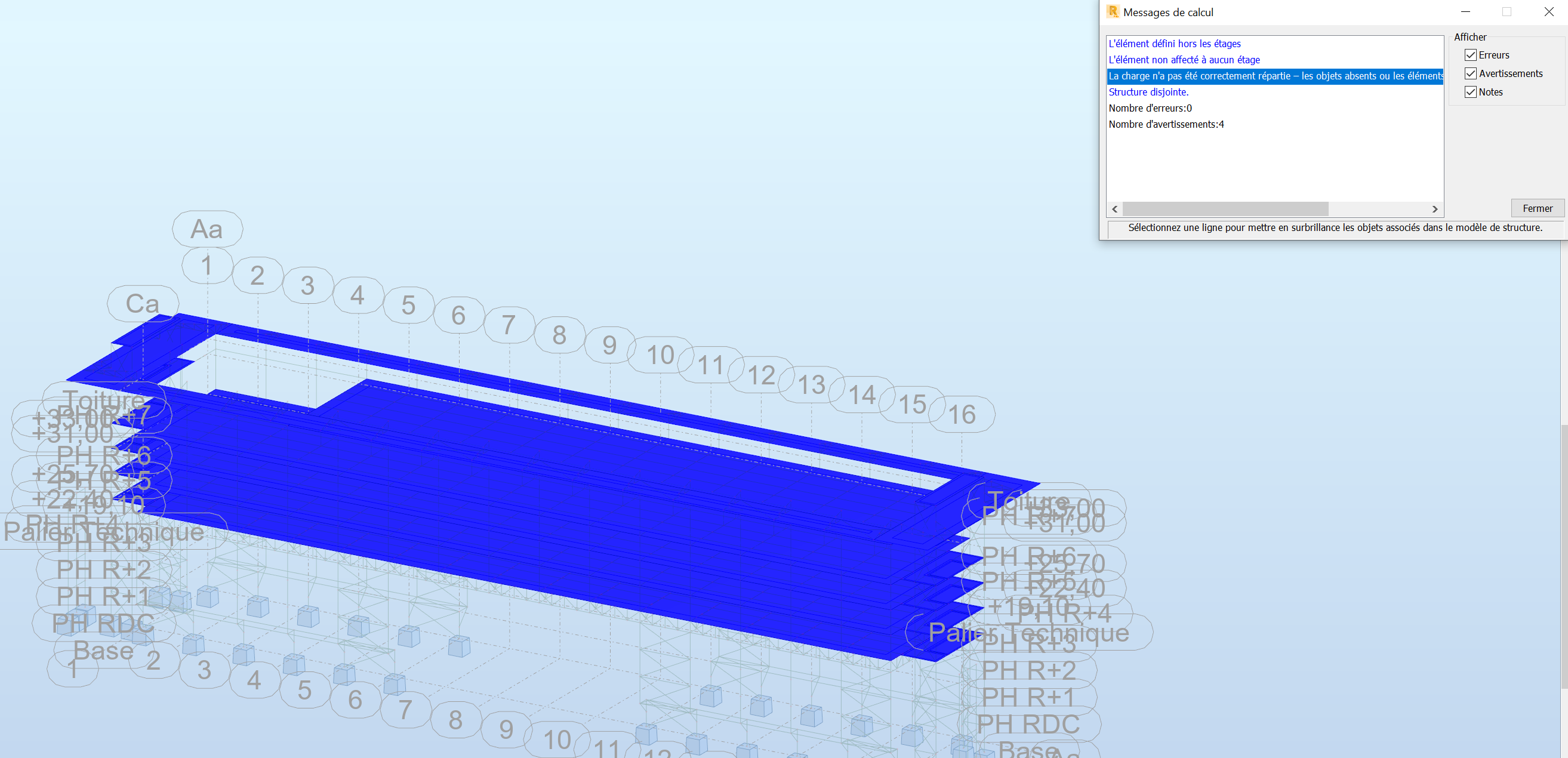

Effectivement, problème de génération des charges : définissez le sens de portée de vos "bardages". Il semblent qu'ils portent tous dans deux directions (c'est peut être normal).

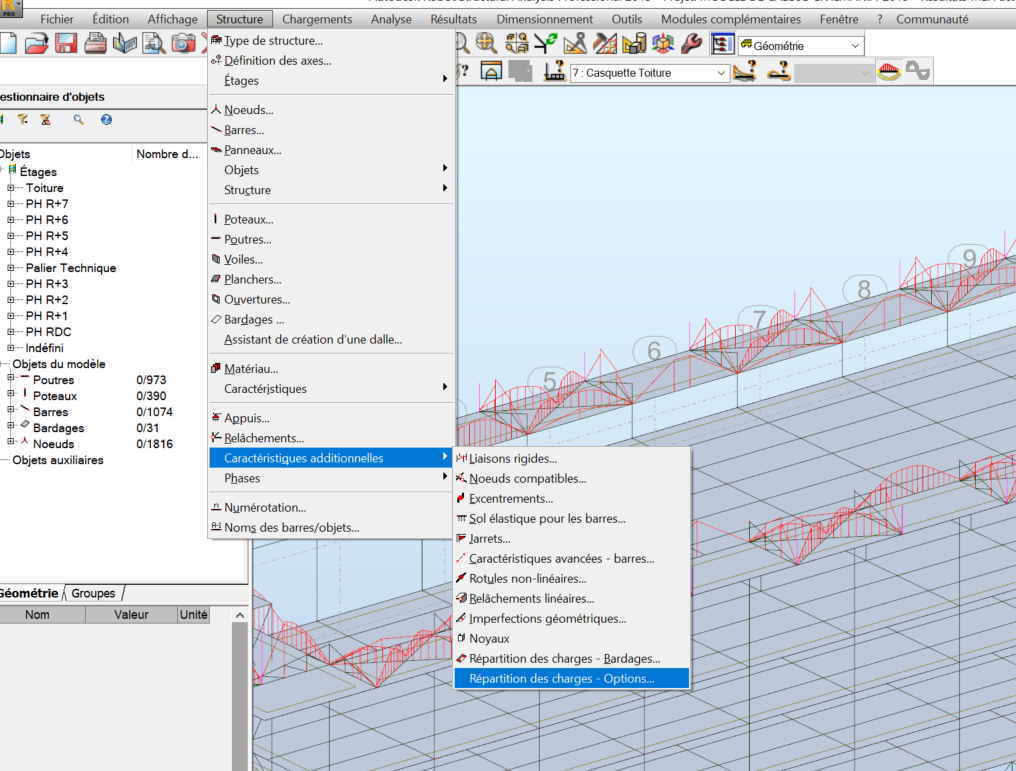

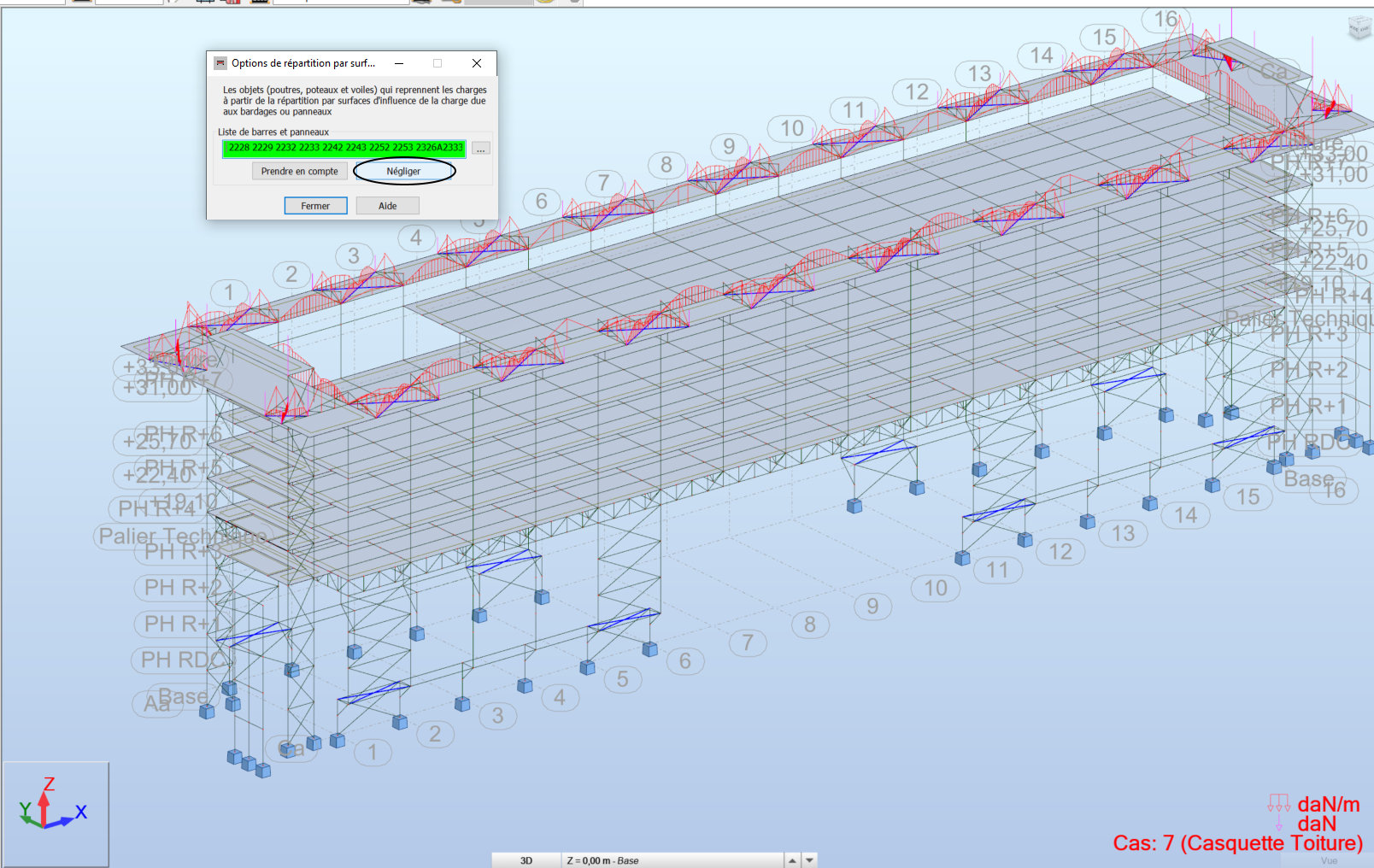

Lorsque vous avez des stabilités (croix) vous devez préciser au logiciel de ne pas transmettre les efforts de bardage à ces croix :

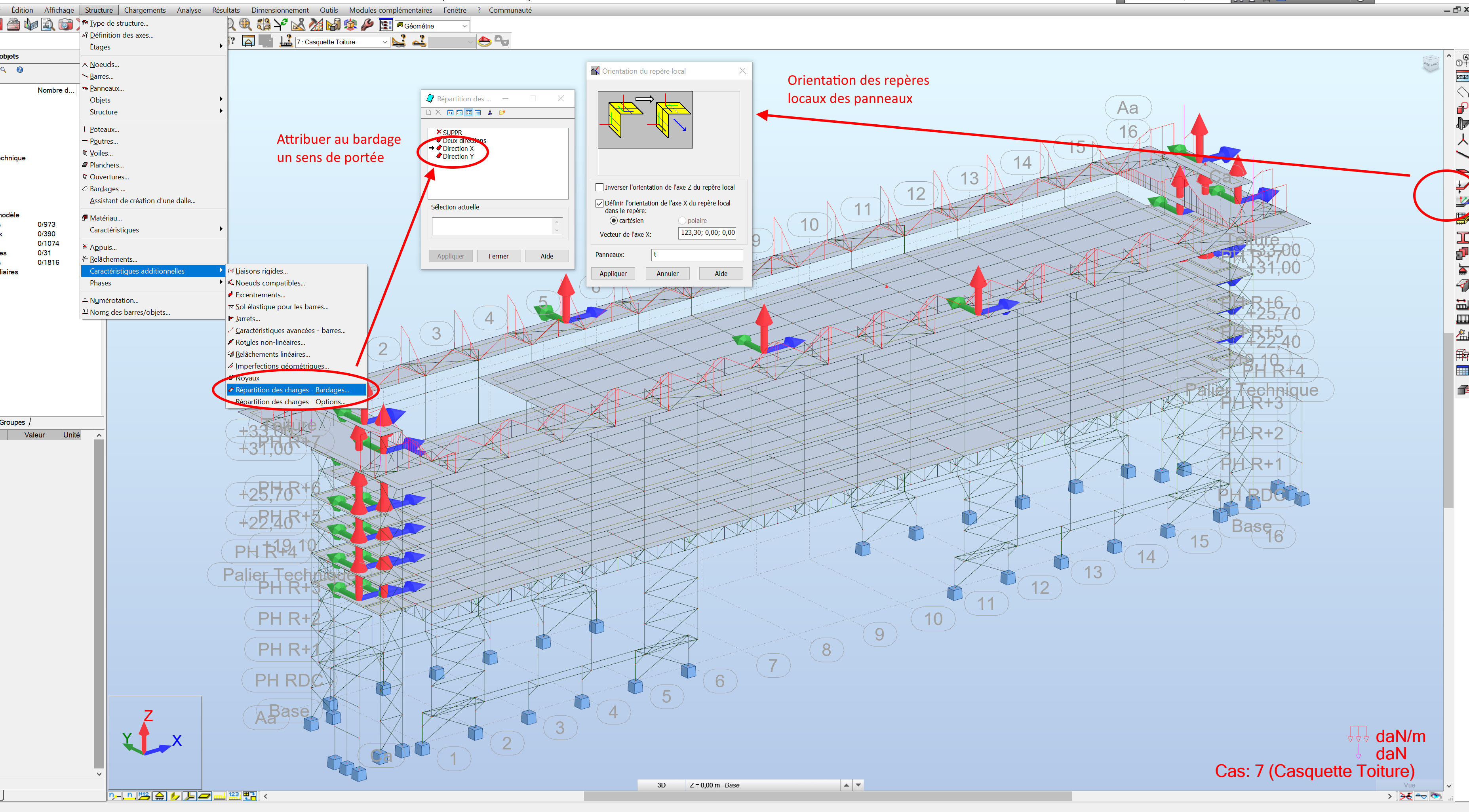

Orienter les panneaux correctement, leur attribuer un sens de portée

1276363871_OrientationRepLocaletrepartcharge.thumb.png.b4ae8f9950f779cb3cbe71bc2e19f255.png

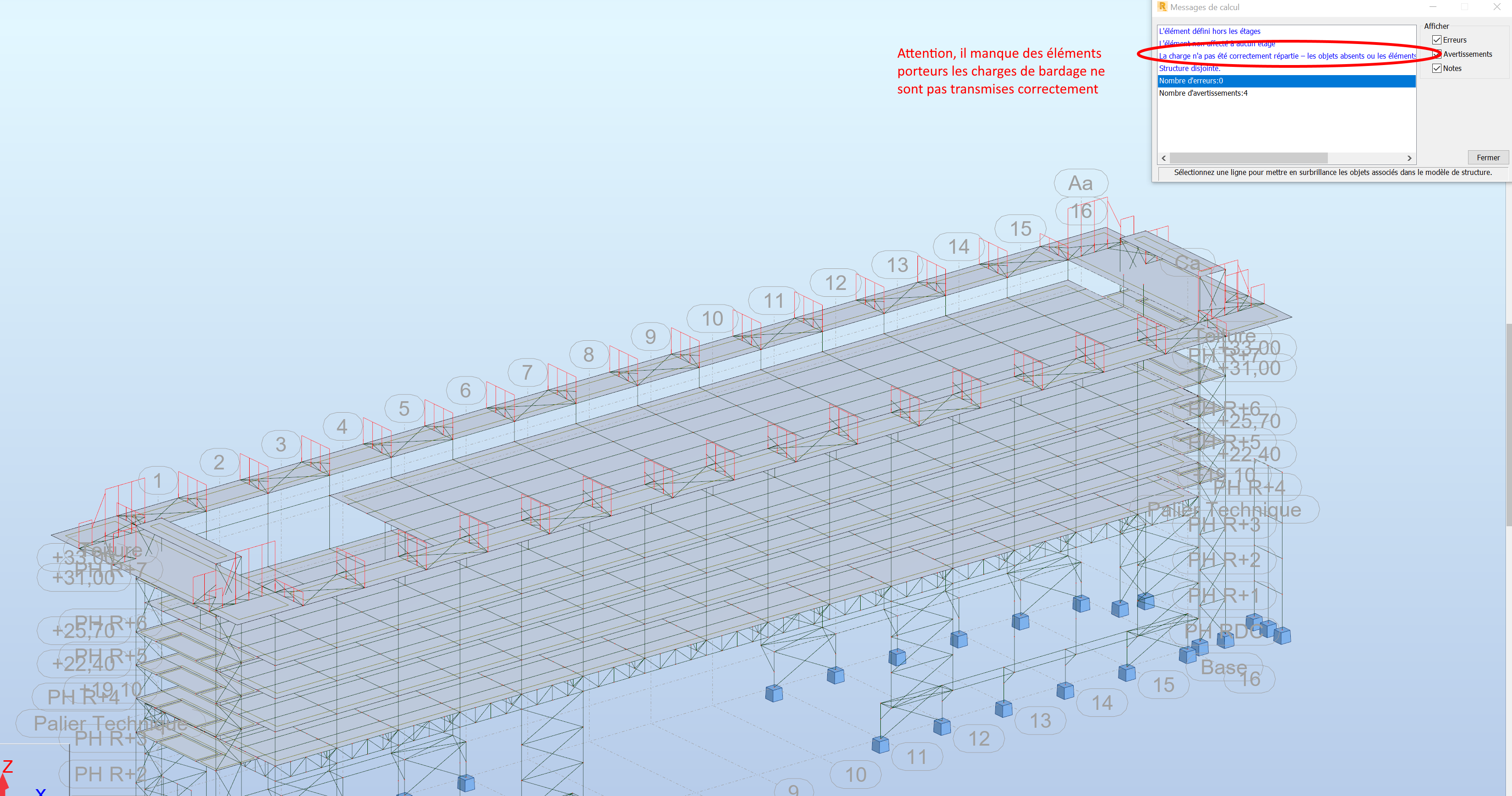

La génération de charge devient :

1640880624_Nouvellediffusiondecharge-elementsmanquants.thumb.png.01a83235c1dff7355a62a44153a9d506.png

Attention, il y a toujours le message d'erreur concernant la répartition des charges : cela signifie que les charges de bardages ne sont pas entièrement transmises, il vous manque des porteurs.

Bon courage.
