Comment dimensionner une fondation supportant une série  piliers de drapeaux de 6m de hauteur espacé de 1m?

Les charges à considérer (poids propre, vent, ..)?







  • Réponses 4
  • Vues 765
  • Créé
  • Dernière réponse

Meilleurs contributeurs dans ce sujet

Messages populaires

  • Tony_Contest
    Tony_Contest

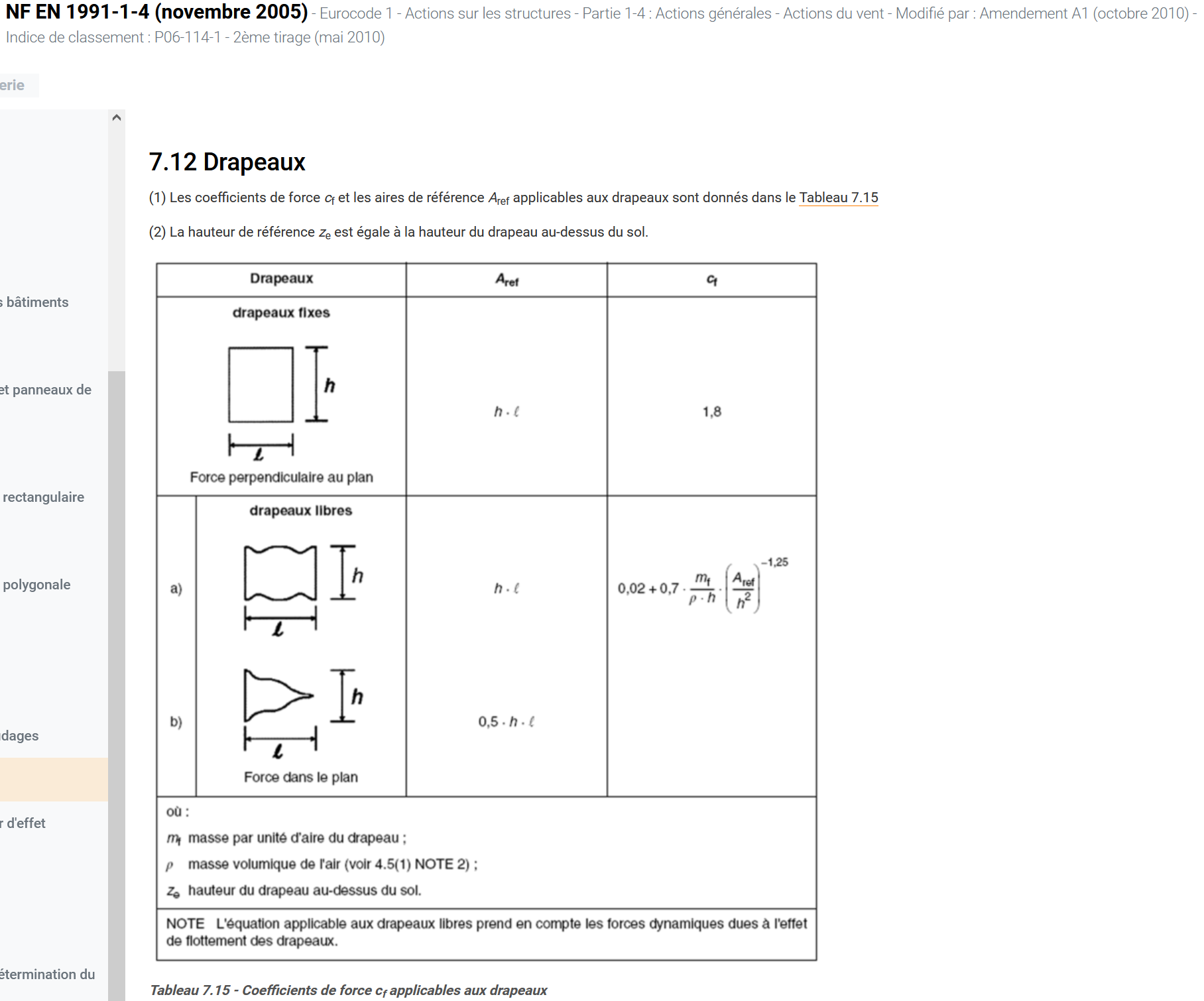

    Bonjour, Voir eurocode 1 partie 1-4, §7.12 Une fois l'effort de vent sur le drapeau calculé, vous pouvez ajouter la prise au vent du tube. Une fois les efforts de vent déterminés, vous

Images postées

recommended_posts

comment_161642

bonjour,

de façon générale, ces mats porte-drapeaux ne sont pas fixés de façon définitive, mais à l'occasion, pour des raisons d'encombrement et de préservation- les mats constitués de tubes en acier ( en général du 60-66 pour cette ahuteur vont se déformer sous l'effet du vent permanent et des chocs répétés.

donc ils sont insérés dans des fourreaux en aciers e diamètre supérieur et de quelques dizaines de cm de profondeur.

scellés dans le dallage.

je suppose que si on devait calculer la profondeur, il faudrait déterminer la contrainte dans le béton du dallage, induite par le moment max du u vent extrême sur le maitre-couple du mat.

OuAllahou A3lam

A+

  • Auteur
comment_161858
On 9/25/2022 at 4:28 PM, FRIDJALI said:

bonjour,

de façon générale, ces mats porte-drapeaux ne sont pas fixés de façon définitive, mais à l'occasion, pour des raisons d'encombrement et de préservation- les mats constitués de tubes en acier ( en général du 60-66 pour cette ahuteur vont se déformer sous l'effet du vent permanent et des chocs répétés.

donc ils sont insérés dans des fourreaux en aciers e diamètre supérieur et de quelques dizaines de cm de profondeur.

scellés dans le dallage.

je suppose que si on devait calculer la profondeur, il faudrait déterminer la contrainte dans le béton du dallage, induite par le moment max du u vent extrême sur le maitre-couple du mat.

OuAllahou A3lam

A+

Merci pour votre réponse.



Effectivement, ces mats vont être ancrés dans une fondation préfabriquée linéaire avec des réservations (fourreaux en diamètre supérieur).

Ces mats ont une hauteur de 7 m et 6 cm de diamètre espacé de 1 m, donc on a choisi de les ancrer à 60 cm dans la fondation qui a une hauteur de 70 cm et 50 cm de largeur et 3.5 m de longueur (Prédimensionnement).

Comment peut-on vérifier ce choix?

Comment peut-on considérer les charges du vent? et sur quelle base (règlement) peut le calculer?



  • Membre Leader
comment_161873

Bonjour,

Voir eurocode 1 partie 1-4, §7.12


Une fois l'effort de vent sur le drapeau calculé, vous pouvez ajouter la prise au vent du tube. Une fois les efforts de vent déterminés, vous pouvez calculer le moment d'encastrement en pied afin de vérifier que la section du poteau est suffisante.

Vous pouvez alors (avec les efforts) également calculer le massif de fondation adéquate.

Pour le fourreau scellé il est possible d'aller voir : https://www.cerib.com/wp-content/uploads/2017/10/dde-009-recommandations-professionnelles-assemblages-ossature.pdf en page 14-15, ou dans le BAEL ou le DTU 23.3 partie 3 art 8.1 : futs à encuvement, il y aussi des éléments dans l'eurocode il me semble (c'est la même chose que le DTU 23.3 je crois)

Honnêtement pour un Ø60mm manchonné dans un autre tube sur 60 à 70cm de haut, la profondeur d'encastrement est largement suffisante.

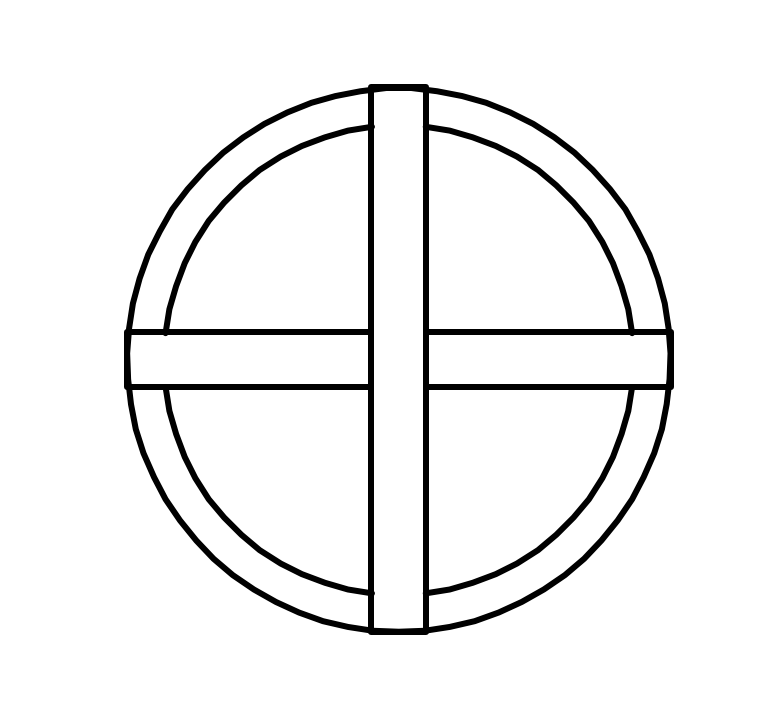

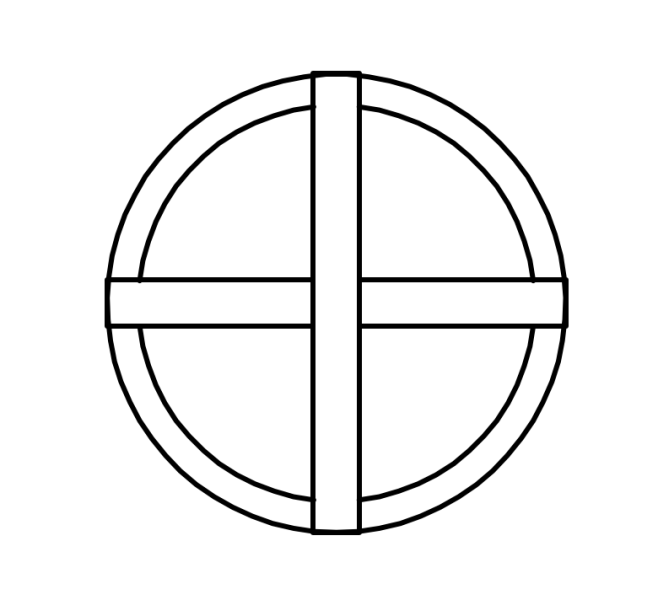

La justification délicate, est le non enfoncement du tube au contact acier tube / acier fourreau. Comme en général, les drapeaux ne sont pas hissés pour les tempêtes cette justification n'est peut être pas nécessaire. Si vraiment il y a un risque, il est possible fendre le pied de tube pour le renforcer par 2 plats intérieurs soudés en croix :


Bon courage.



  • Auteur
comment_162259
On 9/28/2022 at 9:41 AM, Tony_Contest said:

Bonjour,

Voir eurocode 1 partie 1-4, §7.12


Une fois l'effort de vent sur le drapeau calculé, vous pouvez ajouter la prise au vent du tube. Une fois les efforts de vent déterminés, vous pouvez calculer le moment d'encastrement en pied afin de vérifier que la section du poteau est suffisante.

Vous pouvez alors (avec les efforts) également calculer le massif de fondation adéquate.

Pour le fourreau scellé il est possible d'aller voir : https://www.cerib.com/wp-content/uploads/2017/10/dde-009-recommandations-professionnelles-assemblages-ossature.pdf en page 14-15, ou dans le BAEL ou le DTU 23.3 partie 3 art 8.1 : futs à encuvement, il y aussi des éléments dans l'eurocode il me semble (c'est la même chose que le DTU 23.3 je crois)

Honnêtement pour un Ø60mm manchonné dans un autre tube sur 60 à 70cm de haut, la profondeur d'encastrement est largement suffisante.

La justification délicate, est le non enfoncement du tube au contact acier tube / acier fourreau. Comme en général, les drapeaux ne sont pas hissés pour les tempêtes cette justification n'est peut être pas nécessaire. Si vraiment il y a un risque, il est possible fendre le pied de tube pour le renforcer par 2 plats intérieurs soudés en croix :


Bon courage.



Merci pour votre réponse.
