Calcul pied de poteau en console

Posté(e)
comment_178588

Bonjour à tous,

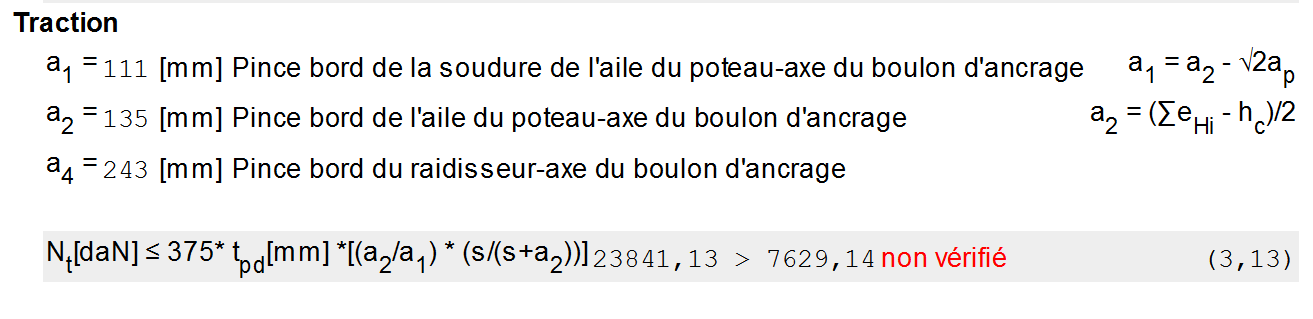

Pouvez vous m'aider à calculer le pied d'un poteau en console ci-dessous le lien du fichier Robot? Le souhait est que l'épaisseur de la platine n'accède pas 30 mm.  Avec une telle épaisseur et des raidisseurs suivant la norme CM66 , la traction  :

Nt[daN] ≤ 375* tpd[mm] *[(a2/a1) * (s/(s+a2))]  n'est pas vérifiée.

Puis je savoir SVP quoi faire pour faire passer une platine d'épaisseur 30 mn maxi?

Lien du fichier robot : https://drive.google.com/file/d/1HZfo9MFiV7ah0NuuqcBNOX8bUGA9rIqV/view?usp=sharing

Merci d'avance

  • Citer
    • Réponses 33
    • Vues 16.2k
    • Créé
    • Dernière réponse

    Meilleurs contributeurs dans ce sujet

    Jours populaires

    Messages populaires

    • KARIMTCA
      KARIMTCA

      Salut, D'abord, pour moi , augmenter le nombre de boulons ne marchait pas, car j'avais un problème avec la vérification du béton. J'ai modelisé l'assemblage , comme donné dans la note partag

    • Tony_Contest
      Tony_Contest

      Bonjour, Votre note de calcul. Assemblage_Kasso.pdf Le problème vient de la vérification de la rigidité de la platine : Je dois partir en RDV. J'y regarde au retour si

    • Tony_Contest
      Tony_Contest

      Bonjour, La méthode CM66 utilisée dans robot ne tient pas compte des raidisseurs... la méthode de M. Lescouarch, ne tient pas compte non plus de la nuance d'acier... Bref, il vaut mieux éviter d'

    Images postées

    recommended_posts

    comment_178600

    Bonjour

    Il suffit de jouer sur les dimensions de la platine pour diminuer la valeur du terme [(a2/a1) * (s/(s+a2))] dans l'expression à droite de l'inégalité en Nt[daN]



    Modifié par BELLAMINE

  • Citer
    comment_178602
    il y a 2 minutes, kasso a dit :

    M. BELLAMINE,



    Merci pour la réponse mais l'écart est tellement grand que je me demande si c'est possible.

    J'ai activé le lien du fichier

    L'écart est tellement grand...

    C'est à dire ?

  • Citer
    comment_178604

    C'est quoi a4, ap, eHi, hc et s ?

    Un poteau encastré en pied et libre en tête. La section d'encastrement en pied du poteau est donc soumise à un moment de flexion (charges horizontales) + un effort normal (poids propre du poteau).

    Comment vous avez fait pour calculer l'effort de traction Nt[daN] ?



  • Citer
    comment_178605

    Donne un dessin (vue en plan + coupe) même à moins levée de votre assemblage en pied du poteau en indiquant les différents paramètres de la formule pour qu'on puisse comprendre votre problématique

    A vous lire...

  • Citer
    • Membre Leader
    comment_178612
    Il y a 7 heures, kasso a dit :

    Bonjour à tous,



    Pouvez vous m'aider à calculer le pied d'un poteau en console ci-dessous le lien du fichier Robot? Le souhait est que l'épaisseur de la platine n'accède pas 30 mm.  Avec une telle épaisseur et des raidisseurs suivant la norme CM66 , la traction  :

    Nt[daN] ≤ 375* tpd[mm] *[(a2/a1) * (s/(s+a2))]  n'est pas vérifiée.

    Puis je savoir SVP quoi faire pour faire passer une platine d'épaisseur 30 mn maxi?

    Lien du fichier robot : https://drive.google.com/file/d/1HZfo9MFiV7ah0NuuqcBNOX8bUGA9rIqV/view?usp=sharing

    Merci d'avance

    Salut,

    Si tes calculs sont corrects alors , pour réduire l'épaisseur il faut ajouter des raidisseurs verticaux soudés sur la platine et le profilé.

    Cordialement



  • Citer
    • Auteur
    comment_178613
    il y a 2 minutes, KARIMTCA a dit :

    Salut,

    Si tes calculs sont corrects alors , pour réduire l'épaisseur il faut ajouter des raidisseurs verticaux soudés sur la platine et le profilé.

    Cordialement



    Merci pour la réponse. J'ai mis des raidisseurs dans tous les sens mais ca ne réduit pas l'épaisseur. Pouvez vous regarder avec Eurocode aussi ca ne passe pas

    voici le fichier robot : https://drive.google.com/file/d/1HZfo9MFiV7ah0NuuqcBNOX8bUGA9rIqV/view?usp=sharing

  • Citer
