Bonjour,

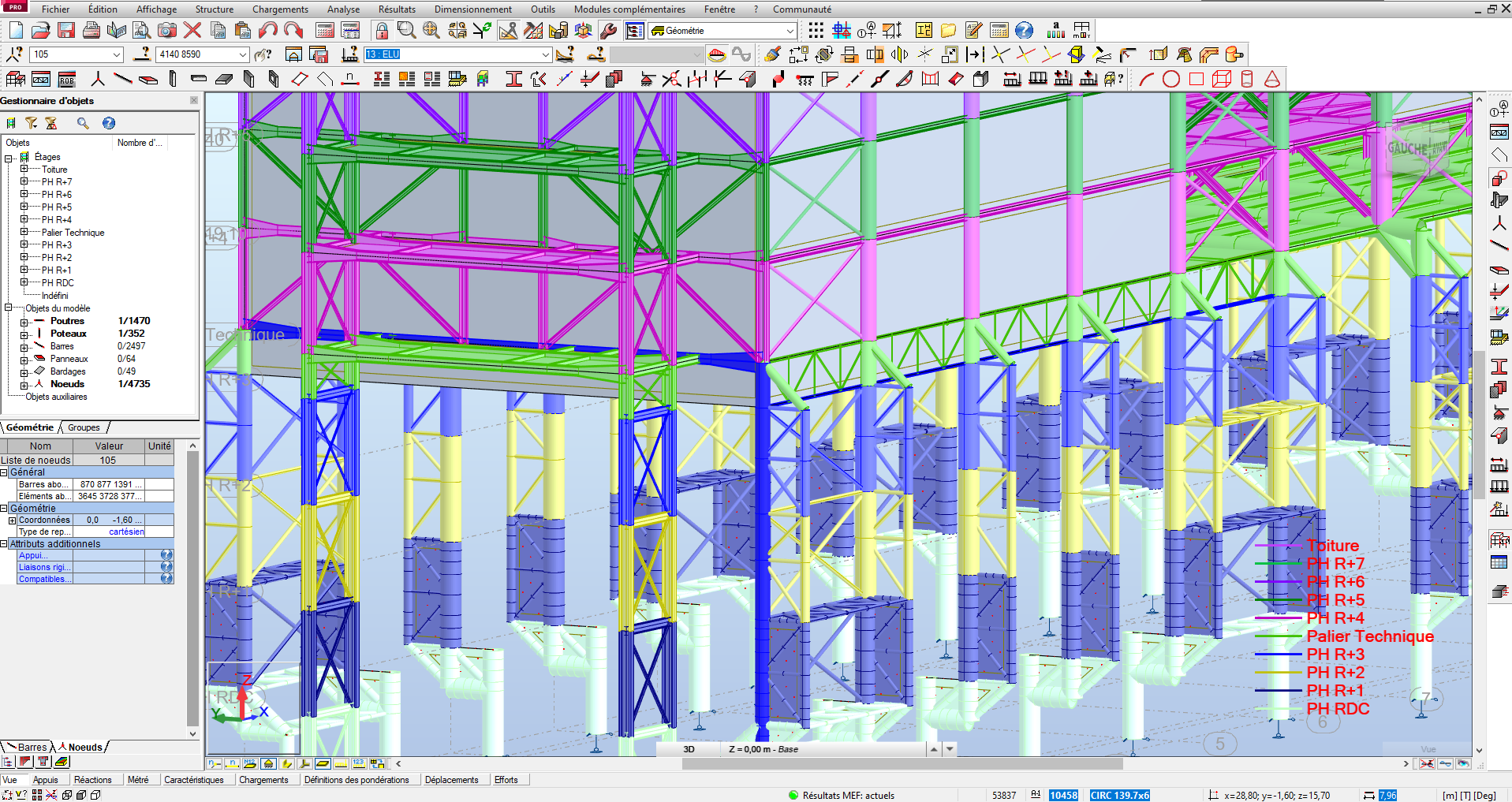

J'ai modélisé un modèle d'une structure en charpente métallique à l'aide d'Autodesk Robot Structural Professional 2023. J'ai besoin maintenant d'extraire les résultats de calcul. Exactement je veux calculer un assemblage manuellement, donc j'aurai besoin d'extraire les efforts nécessaires agissant sur le nœud qui définit cet assemblage.



Comment peux-je extraire les ces efforts SVP ?



Merci d'avance,

Bonne journée,

Bonjour,

Solution 1 (si le type d'assemblage n'existe pas dans robot):

- sélectionner les barres

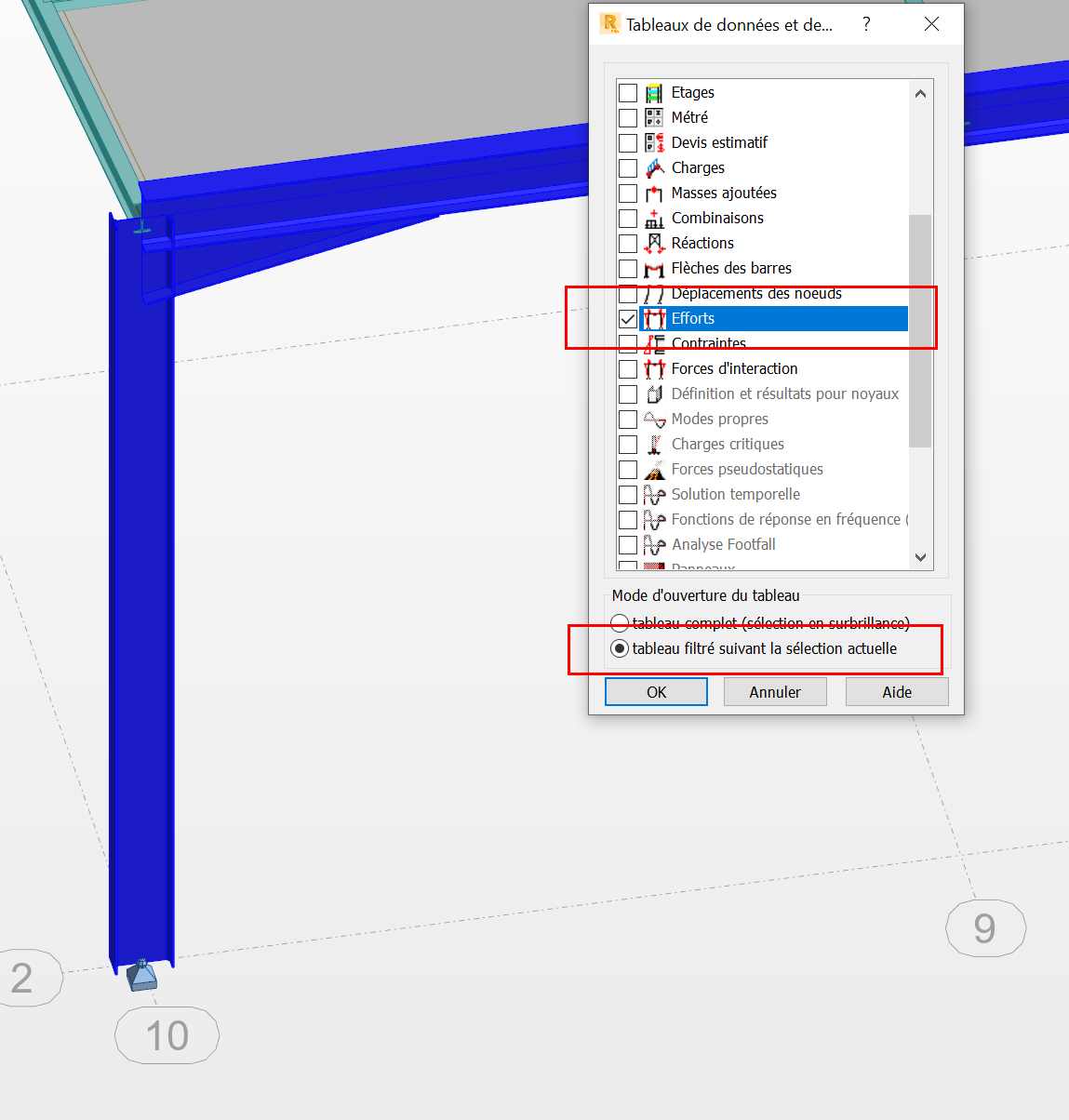

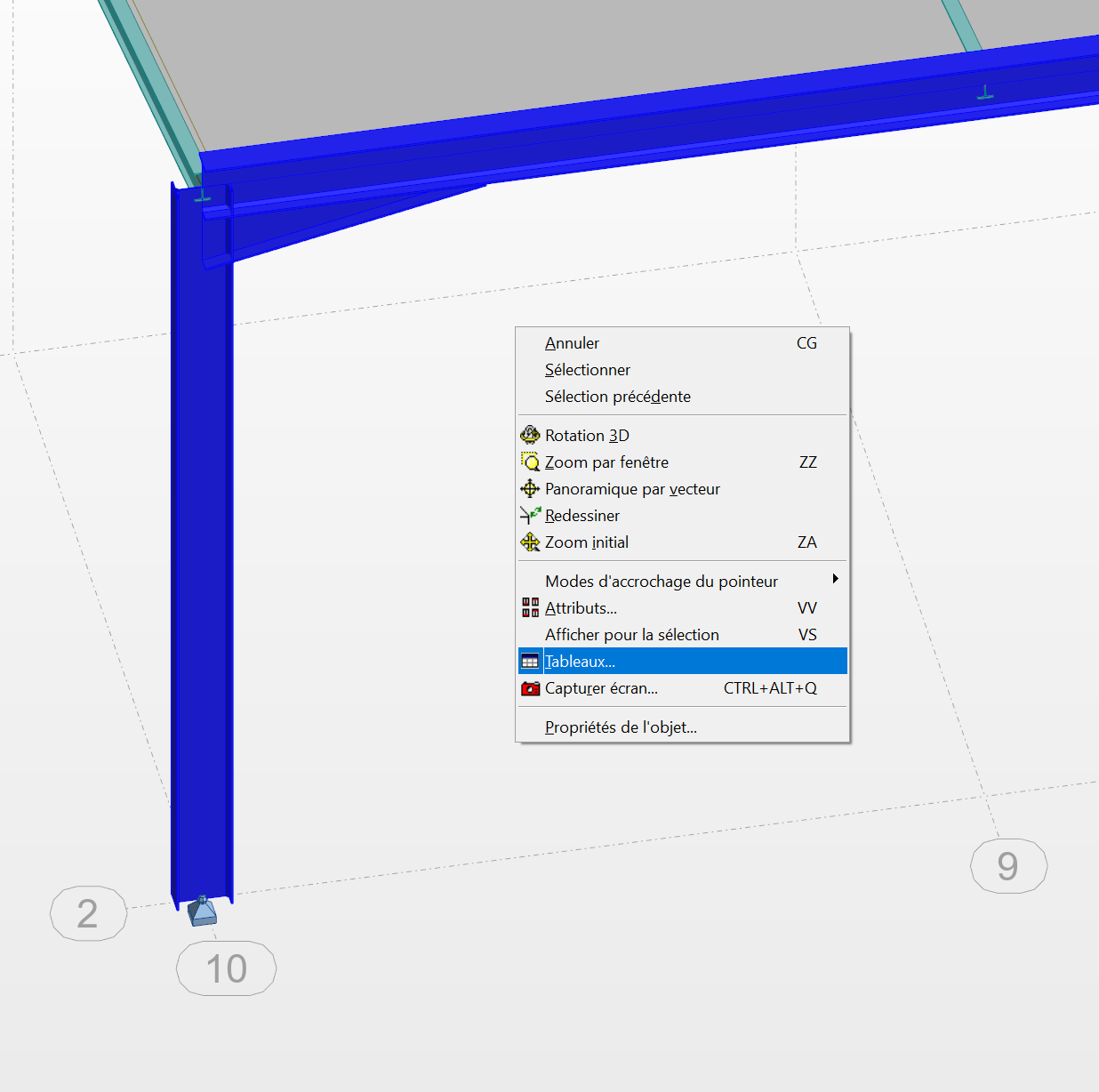

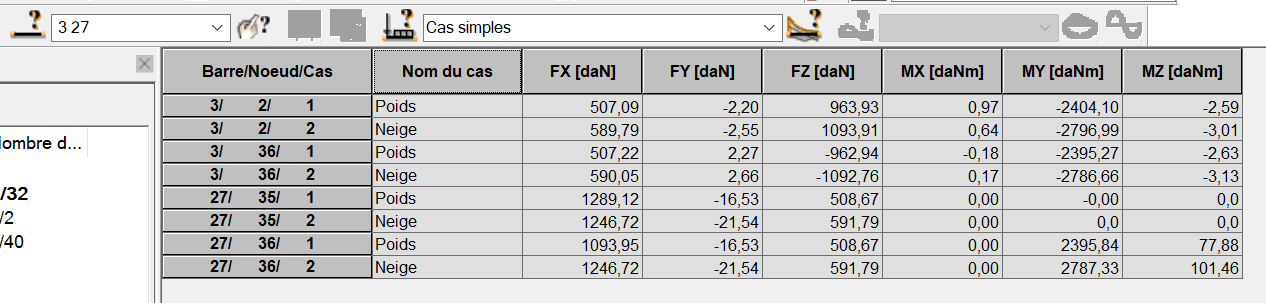

- clique droit, tableau, efforts dans les barres, filtré selon la sélection actuelle (cas de charges et barres)

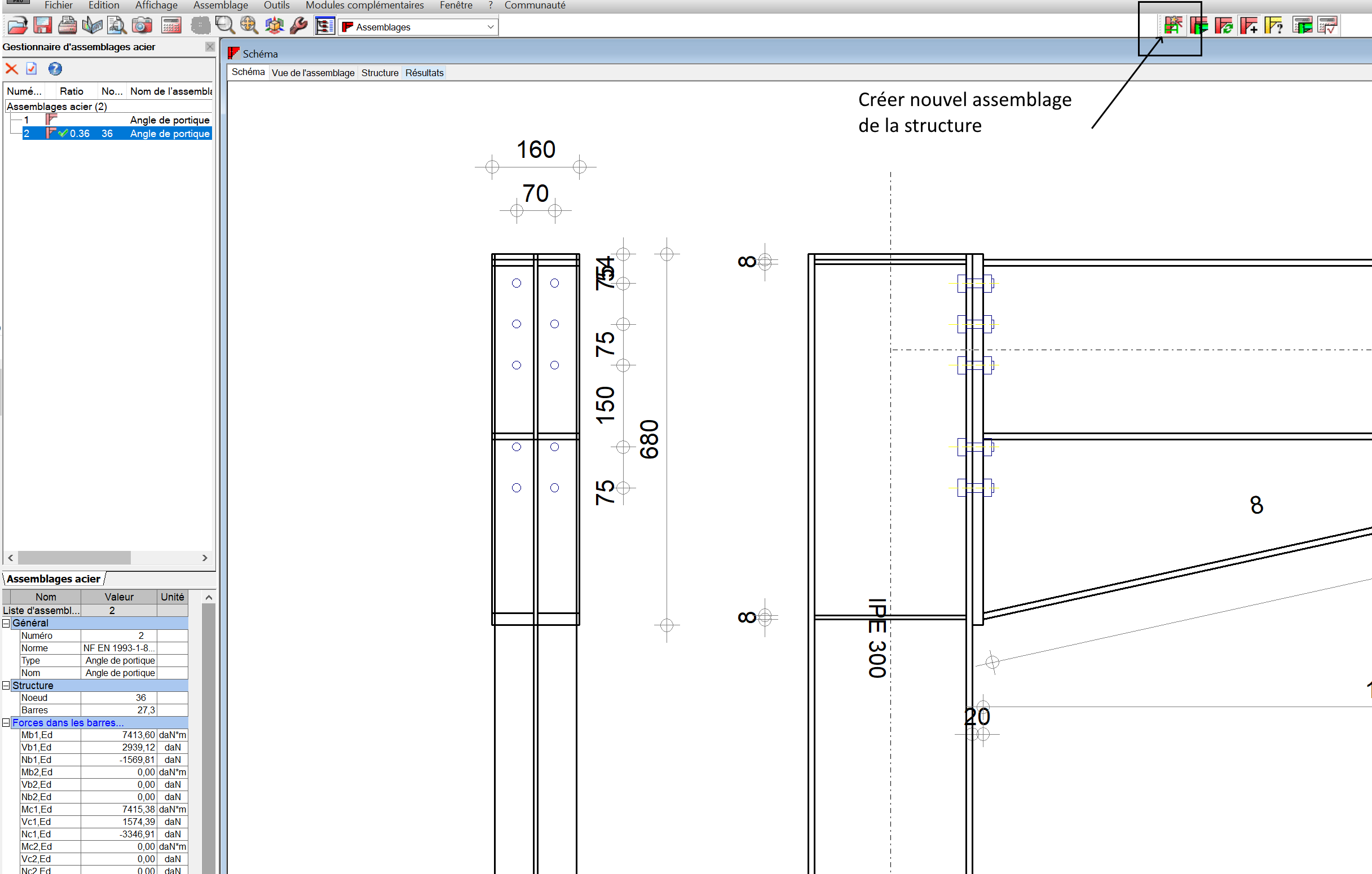

Solution la plus simple, si le type d'assemblage existe dans robot : aller dans dimensionnement acier, assemblages

Sélectionner le noeud et les barres aboutissantes à assembler, puis cliquer sur l'icone "créer nouvel assemblage de la structure".

Les efforts sont alors automatiquement récupérés pour calculer l'assemblage, il faudra régler les paramètres de l'assemblage pour le calculer (Øboulons, qualité, espacement etc...)

Bon courage.



Modifié Avril 4, 20232 a par Tony_Contest

Merci pour votre réponse M. @Tony_Contest
