Vérification des appuis métalliques.

[Alex un humain]

Bonjour,

https://forums.autodesk.com/t5/image/serverpage/image-id/1232823iA840FA299C9A10BC/image-size/medium?v=v2&px=400

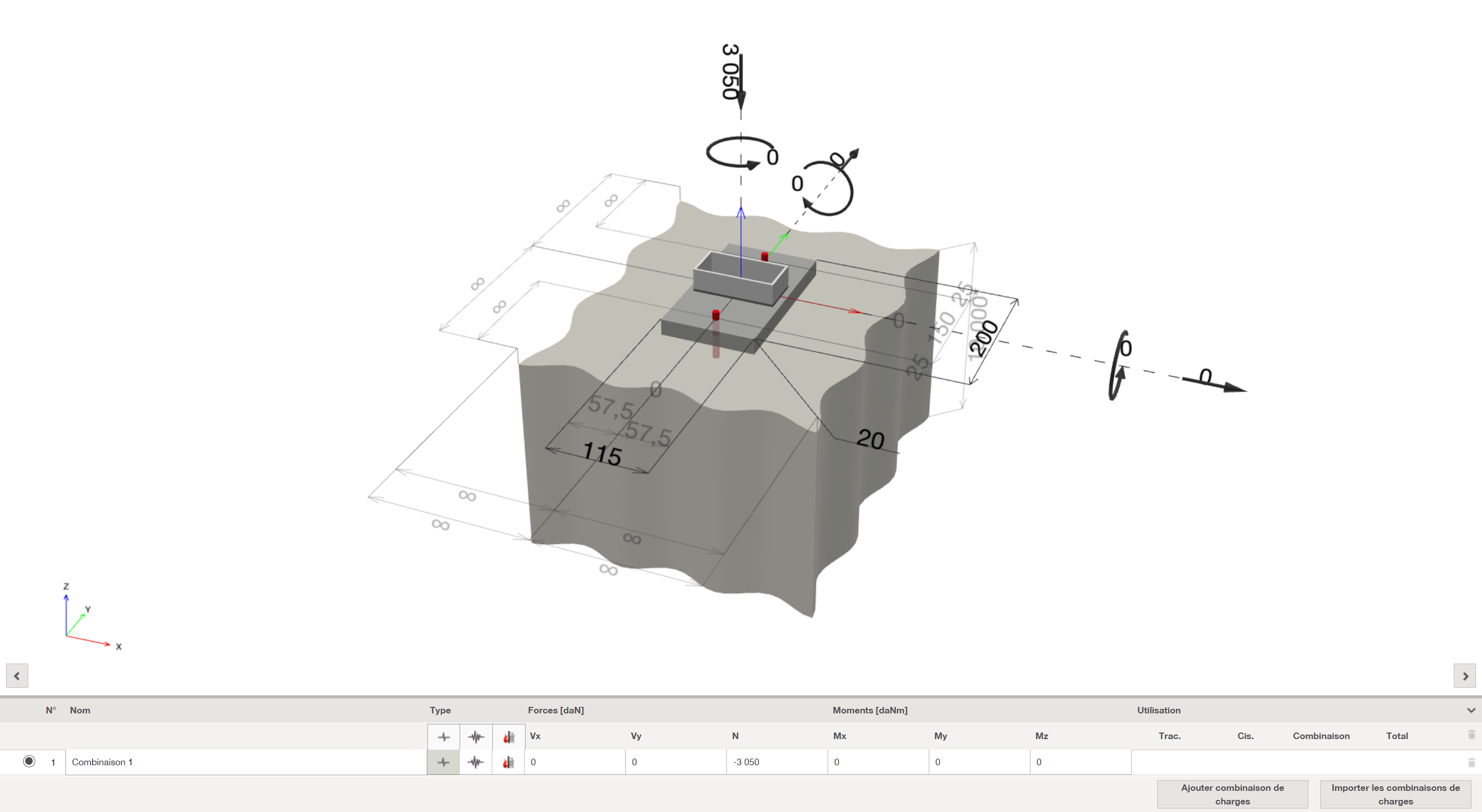

J'ai un petit souci, j'aimerai vérifier la tenue structurelle de ces appuis (platines d’épaisseur 2 cm et de surface 260 cm2). j'ai une charge de 30,5 kN (poids propre inclut) qui s'applique sur le profilé, et chaque appuis reprends logiquement 15,25 kN. Comment faire pour vérifier si l' appuis peut supporter la charge qui y est appliqué ?

https://forums.autodesk.com/t5/image/serverpage/image-id/1232842i980D02A861560FF6/image-size/medium?v=v2&px=400

j'ai pris comme hypothèse la limite élastique de l' aciers à 235 Mpa. Je pensais à comparer la contrainte appliqué avec la contrainte limite, mais en calculant la contrainte appliquée σ = F/S, l'épaisseur de 2 cm n'est pas pris en compte.

J'ai inséré les images en pièces jointes

Est il possible de le faire simplement par déduction sans le logiciel ?



J’ai trouvé sur le net : Capacité de charge = Résistance à la flexion x Largeur x Épaisseur² / Coefficient de sécurité



Merci d'avance pour vos réponses





Modifié le 26 juin 2023 par Alex un humain

[Tony_Contest]



[Bisudi Bazola Aimé]



[Alex un humain]



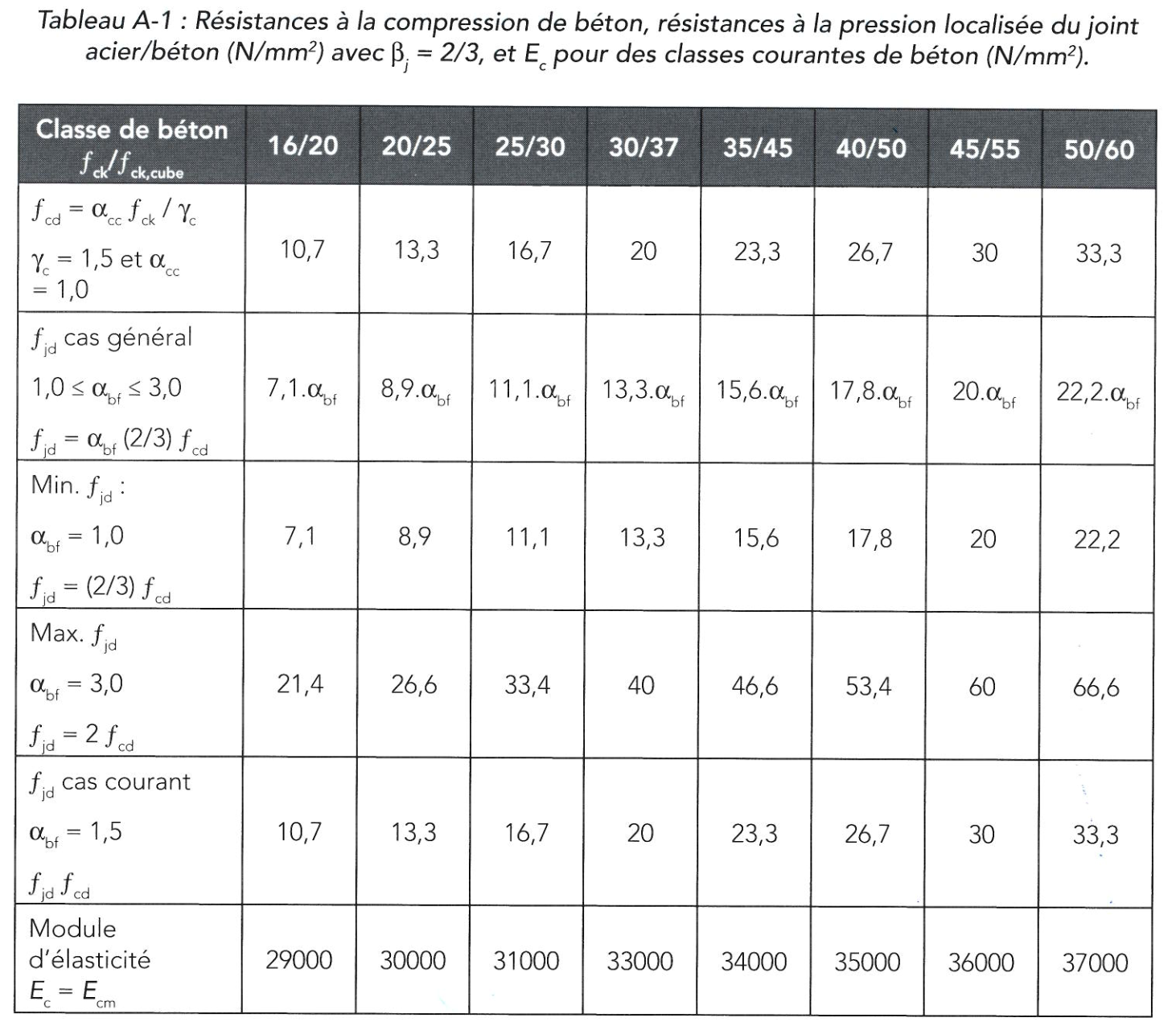

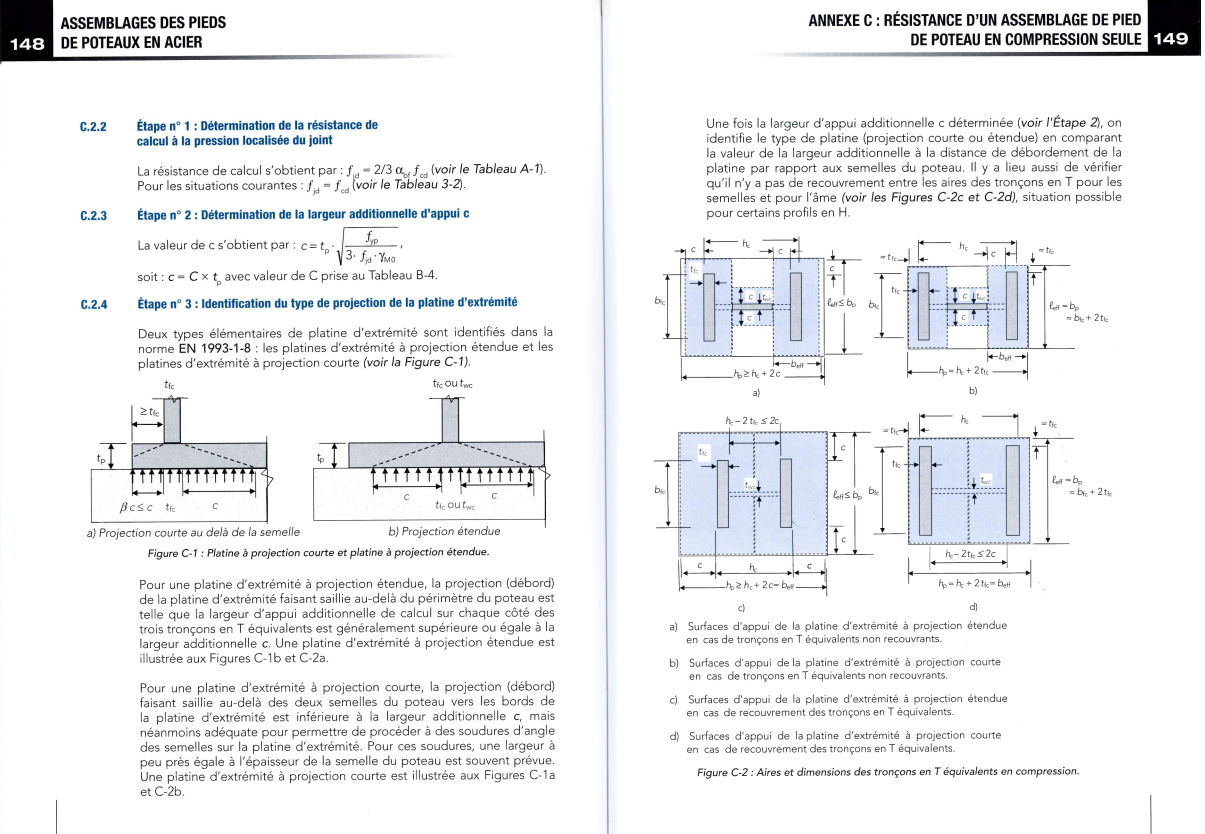

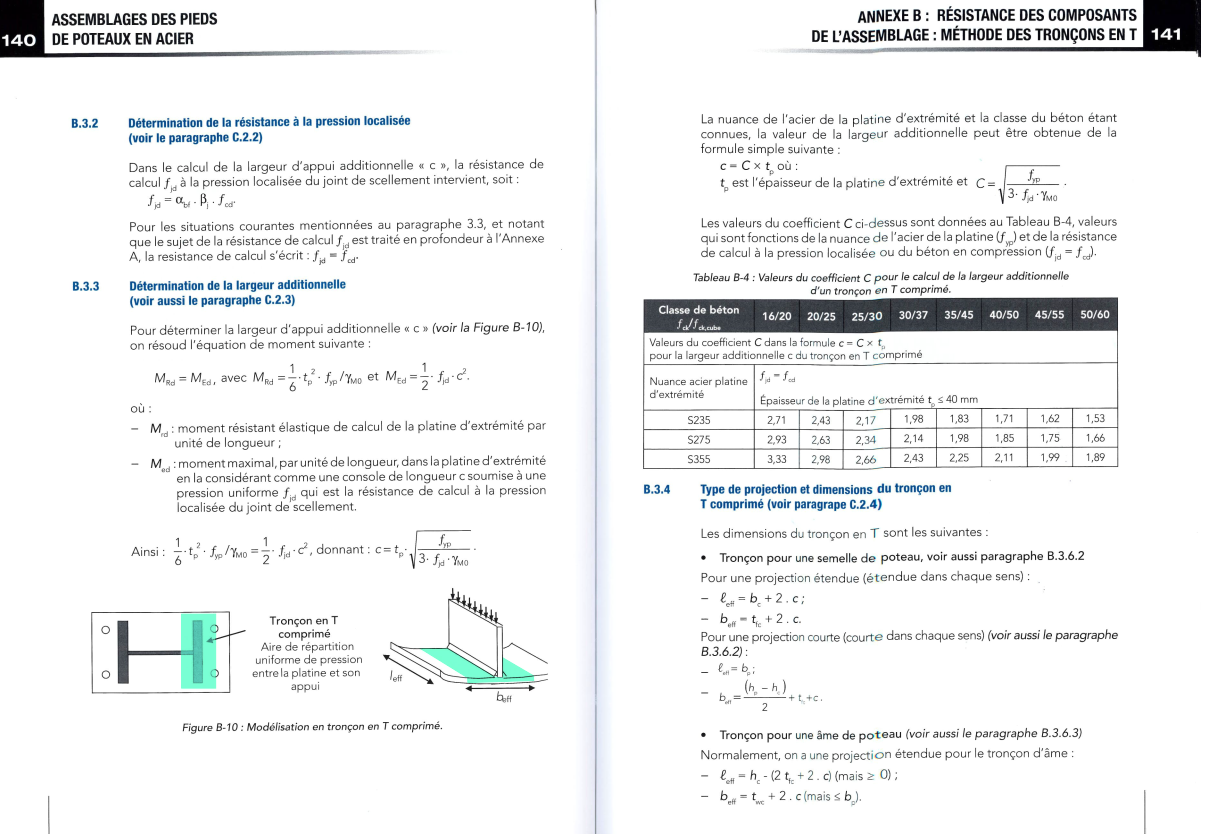

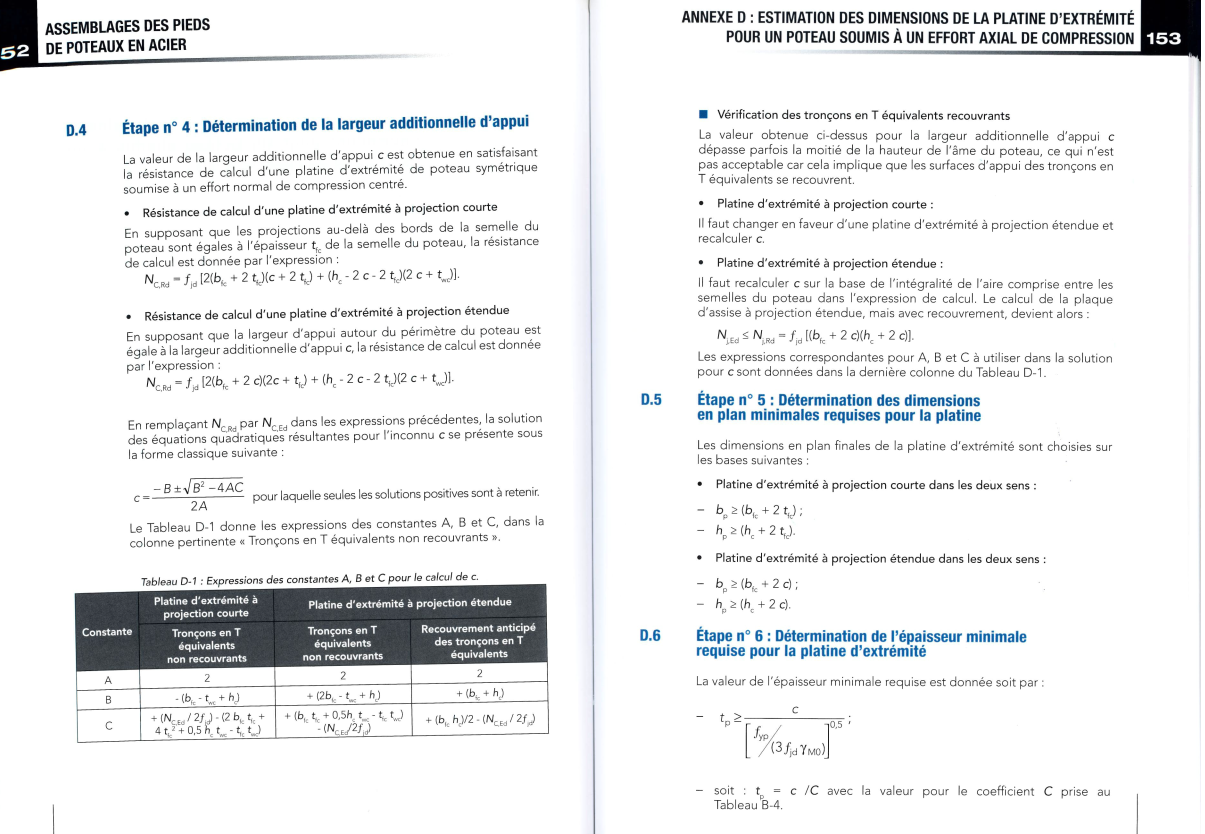

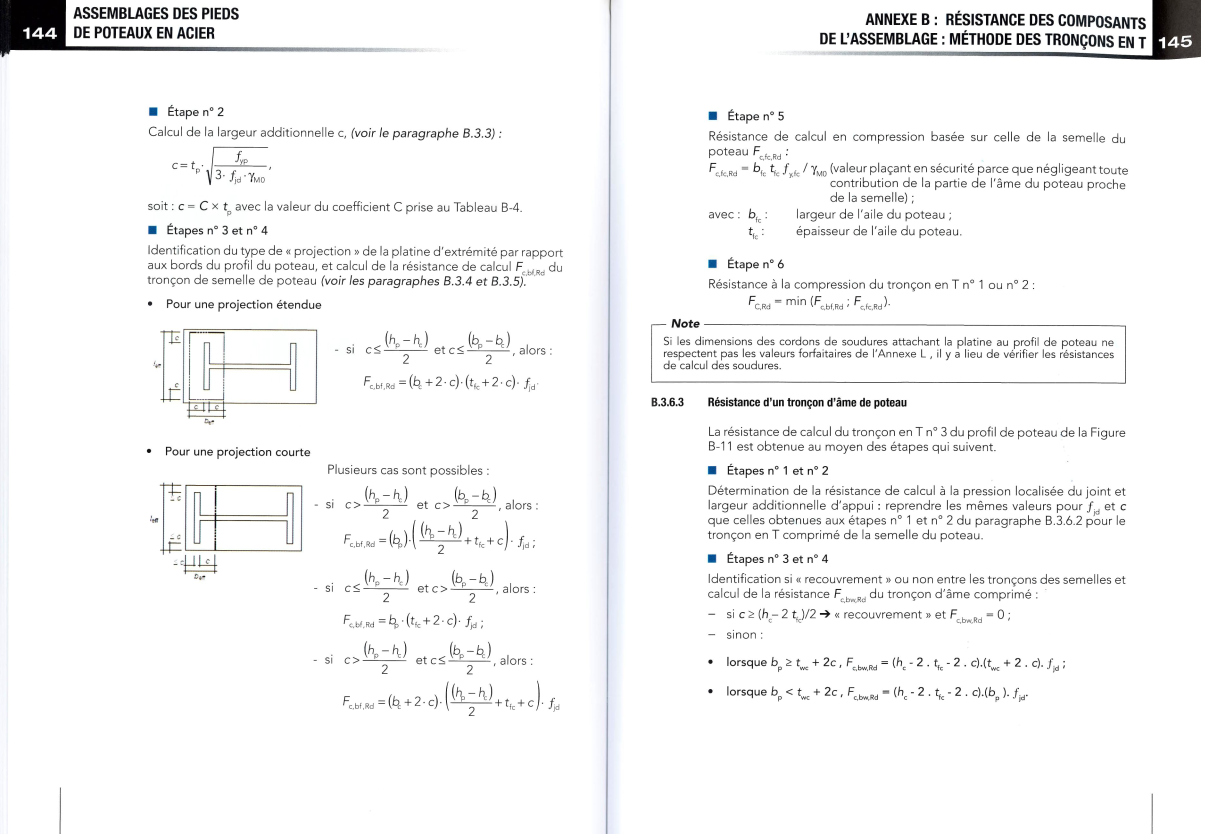

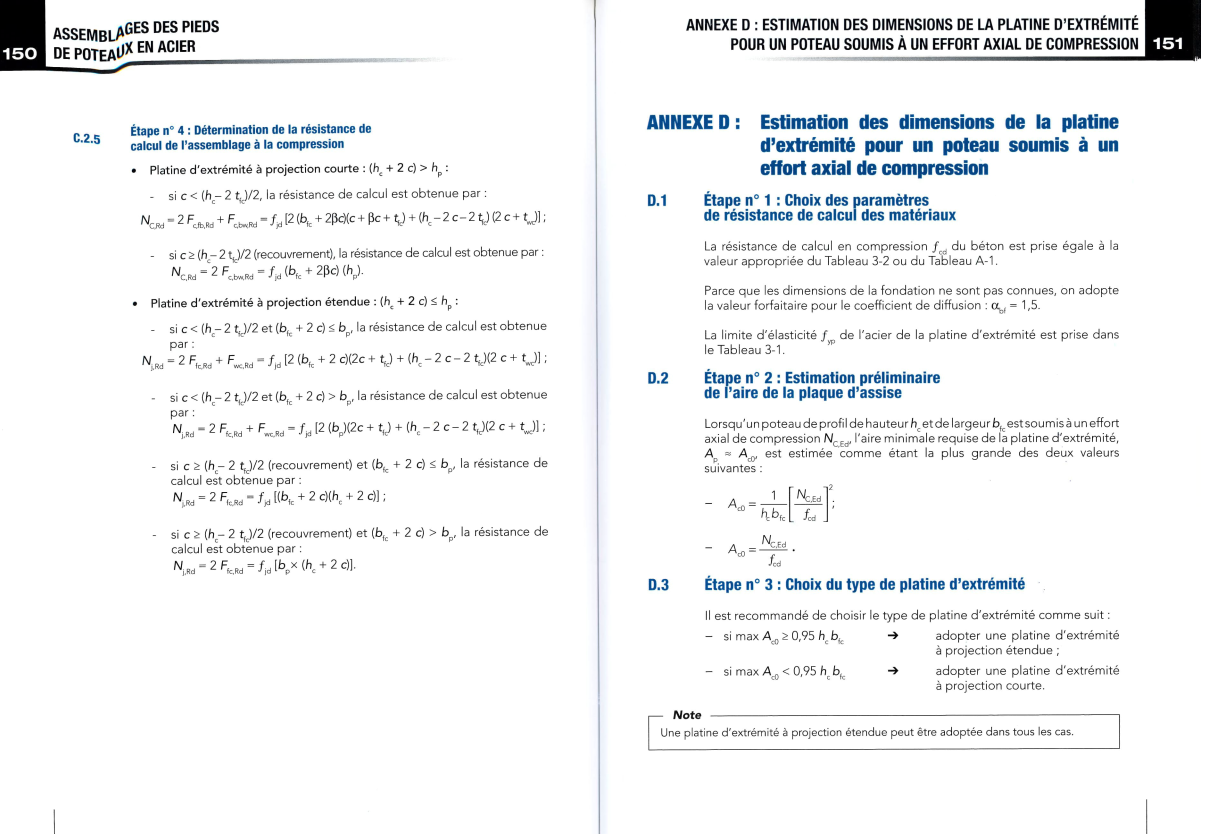

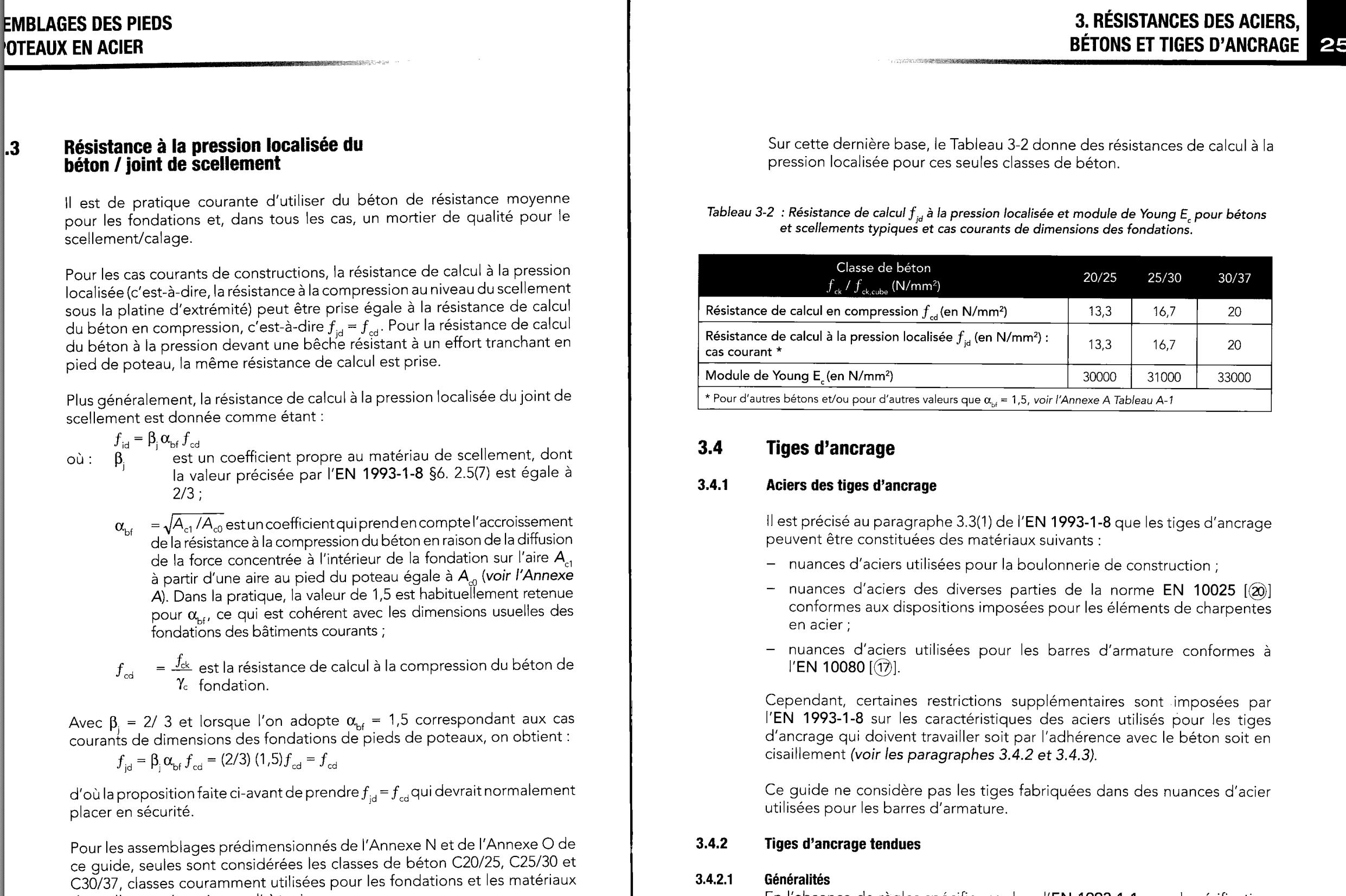

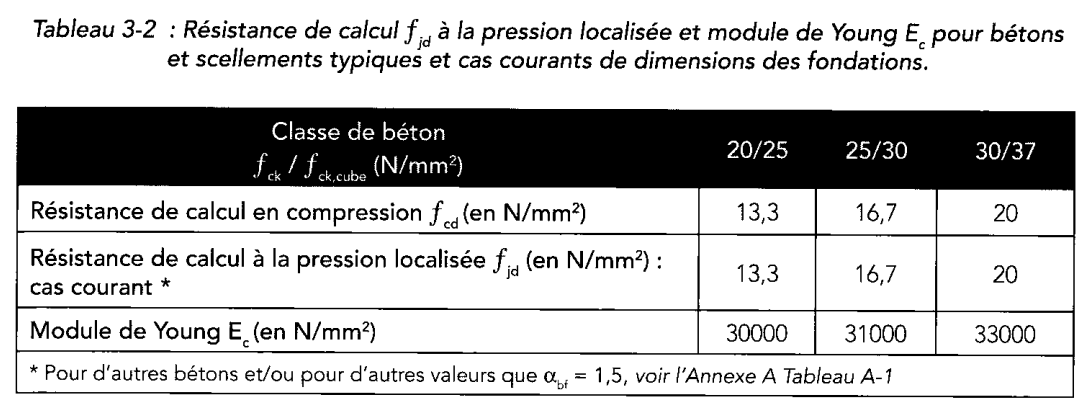

[BELLAMINE]



Modifié le 26 juin 2023 par BELLAMINE

[FRIDJALI]



[Bisudi Bazola Aimé]



Modifié le 27 juin 2023 par Bisudi Bazola Aimé

[Tony_Contest]



[BELLAMINE]



Modifié le 27 juin 2023 par BELLAMINE

[Alex un humain]
