Bonjour La platine déborde de part et d'autre du profilé (un IPE je pense). Ce qui vous gêne à priori est le risque de soulèvement des parties débordantes sous l'action des charges transmises par
-
Bonjour, D'après votre schémas, il y a un profil principal qui repose sur une platine à chaque extrémité (soudée ?). Sur quoi repose la platine ? Un massif en béton ? Pour vérifier l'ép
-

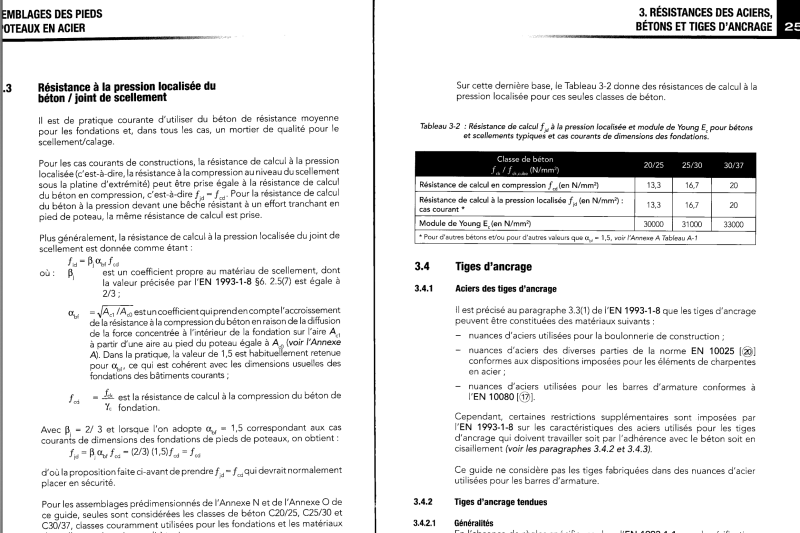

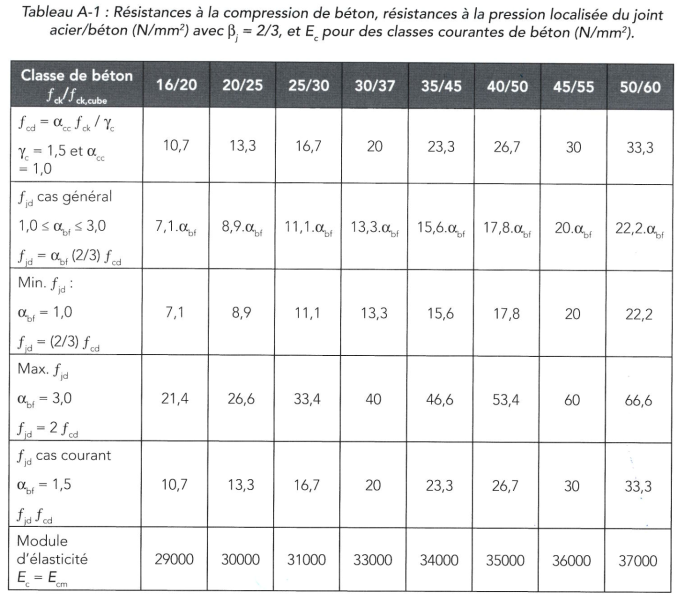

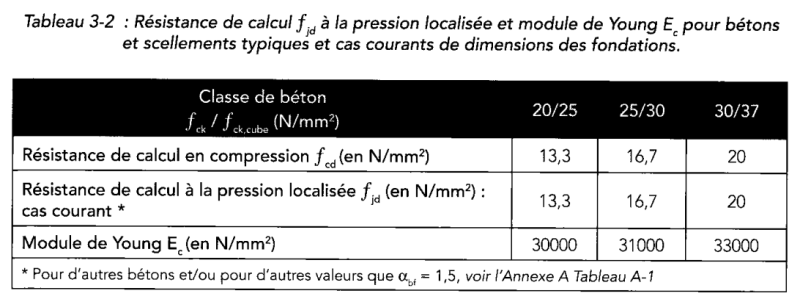

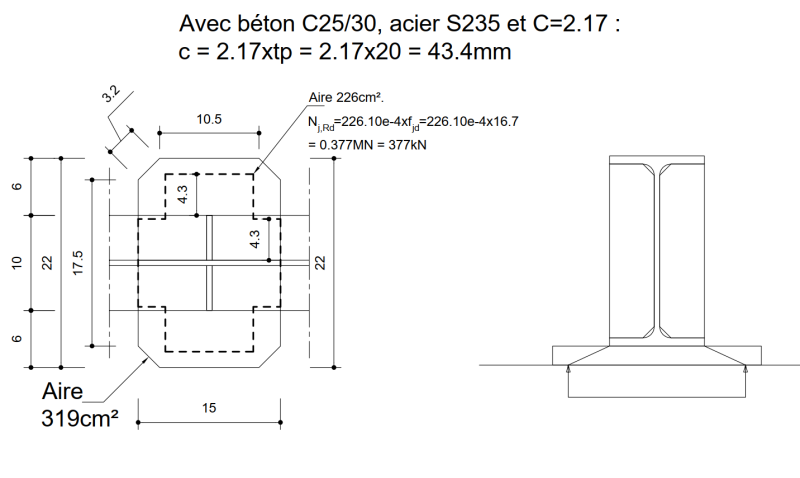

ton dessin n'est pas tres visible, une vue en plan et une section serait interessante ; c'est à dire où on peut voir l'entredistance entre les boulons; la largeur et la longuer de la plaque (bien cot
comment_204167Bonjour,
https://forums.autodesk.com/t5/image/serverpage/image-id/1232823iA840FA299C9A10BC/image-size/medium?v=v2&px=400
J'ai un petit souci, j'aimerai vérifier la tenue structurelle de ces appuis (platines d’épaisseur 2 cm et de surface 260 cm2). j'ai une charge de 30,5 kN (poids propre inclut) qui s'applique sur le profilé, et chaque appuis reprends logiquement 15,25 kN. Comment faire pour vérifier si l' appuis peut supporter la charge qui y est appliqué ?
https://forums.autodesk.com/t5/image/serverpage/image-id/1232842i980D02A861560FF6/image-size/medium?v=v2&px=400
j'ai pris comme hypothèse la limite élastique de l' aciers à 235 Mpa. Je pensais à comparer la contrainte appliqué avec la contrainte limite, mais en calculant la contrainte appliquée σ = F/S, l'épaisseur de 2 cm n'est pas pris en compte.
J'ai inséré les images en pièces jointes
Est il possible de le faire simplement par déduction sans le logiciel ?
J’ai trouvé sur le net : Capacité de charge = Résistance à la flexion x Largeur x Épaisseur² / Coefficient de sécurité
Merci d'avance pour vos réponses
Modifié par Alex un humain
