Bonjour,

Comment fai la DDC sur un voile pour le prédim ? Par exemple dans le cas d'un voile de cage ascenseur, escalier ou avec des poutres qui s'appuient sur voile.



Exemple concret

Bonjour;
Vous devrez modéliser la structure en utilisant un logiciel de calcul structurel adapté. Ce modèle doit être représentatif de la réalité, prenant en compte les différentes géométries et connexions du voile.
ou vous voulez calculer manuellement ?

Il y a 1 heure, Zied1 a dit :

Bonjour;
Vous devrez modéliser la structure en utilisant un logiciel de calcul structurel adapté. Ce modèle doit être représentatif de la réalité, prenant en compte les différentes géométries et connexions du voile.
ou vous voulez calculer manuellement ?

Non non manuellement vraiment un exemple de comment faire

Bonjour @Aqzs
tout d'abord. Vous devez comprendre ce que le voile supporte, tels que des dalles à l'étage, des revêtements, des cloisons, etc. Bien entendu, cela dépend de la répartition des charges des dalles, qu'elles soient dans les deux sens ou dans un seul sens.
Ensuite, vous devez calculer la charge de chaque étage.

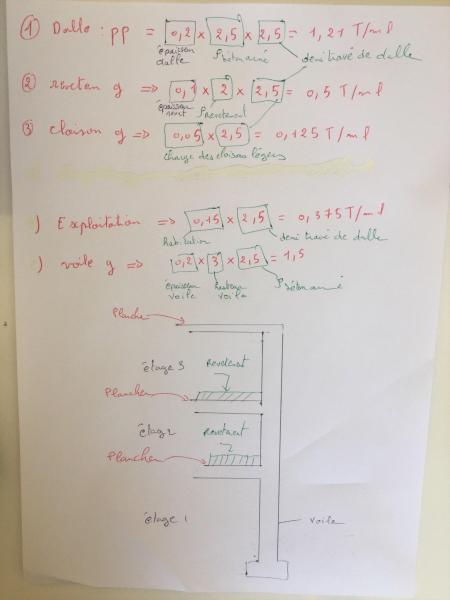

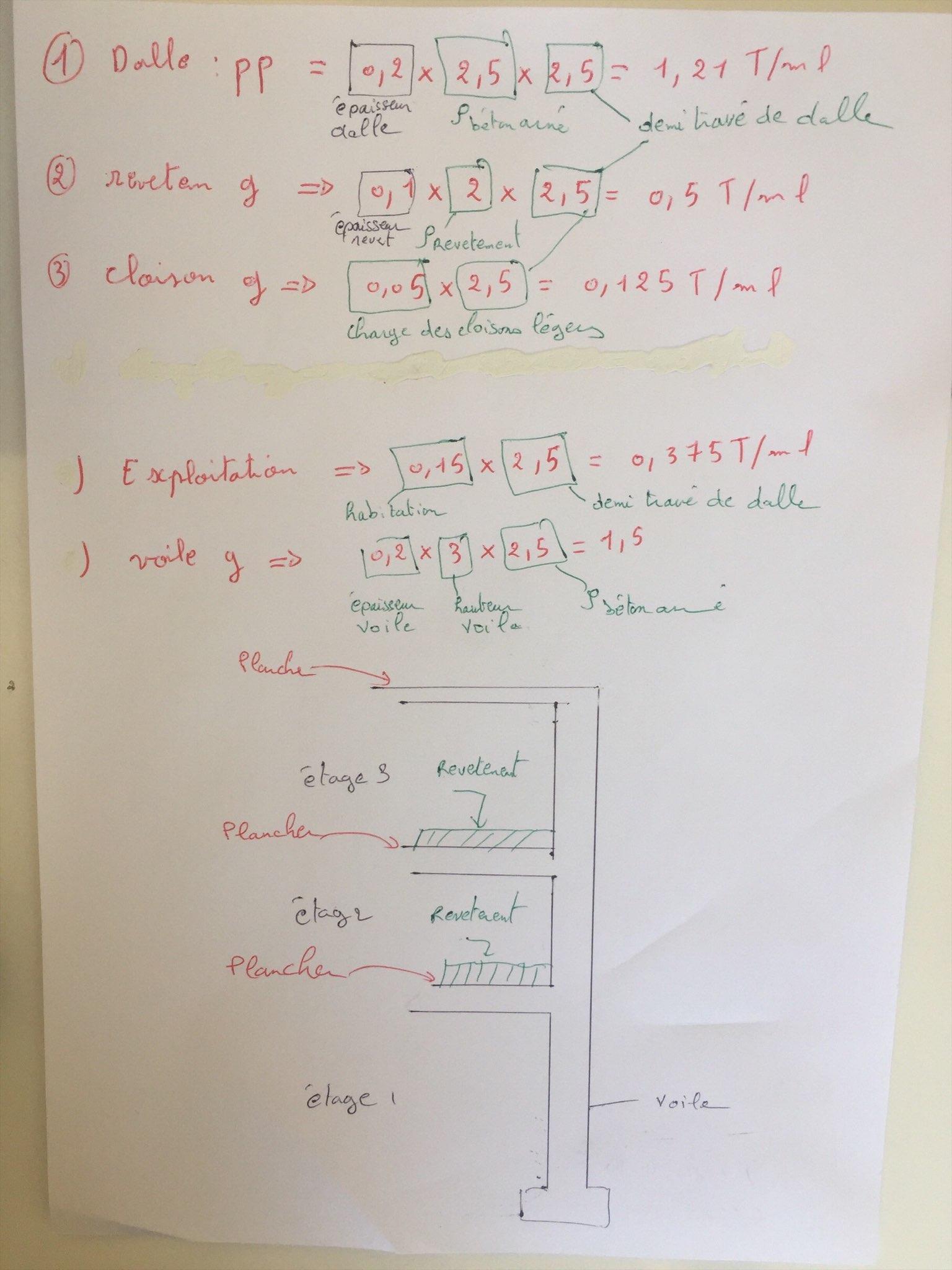

Voici un exemple simple illustrant un cas où un voile supporte plusieurs étages.

Cordialement.

Il y a 7 heures, Zied1 a dit :

Bonjour @Aqzs
tout d'abord. Vous devez comprendre ce que le voile supporte, tels que des dalles à l'étage, des revêtements, des cloisons, etc. Bien entendu, cela dépend de la répartition des charges des dalles, qu'elles soient dans les deux sens ou dans un seul sens.
Ensuite, vous devez calculer la charge de chaque étage.
Voici un exemple simple illustrant un cas où un voile supporte plusieurs étages.

Cordialement.


Une dalle reposant sur un voile est-ce le même principe qu'avec une poutre ? Donc descente de charge en tête du voile de même que s'il y avait une poutre ?

Qu'en est-il lorsqu'une poutre s'appuie sur un voile et que cette poutre porte le plancher ?

Bonjour @Aqzs,

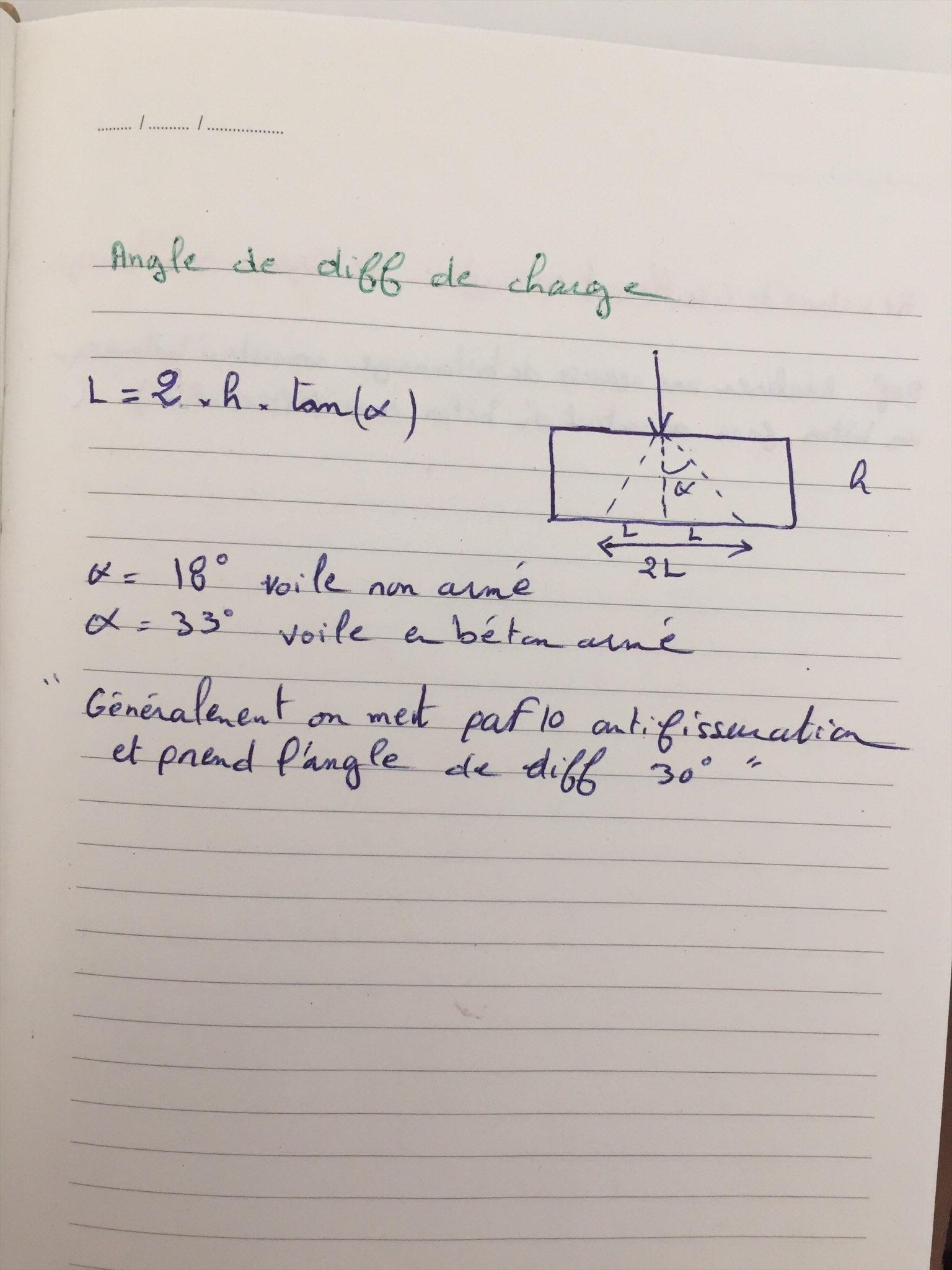

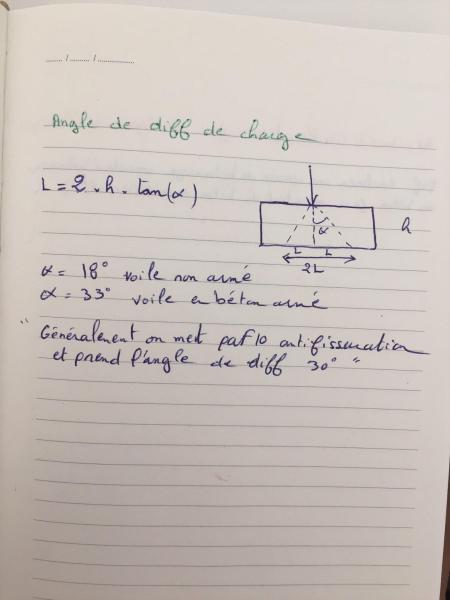

Bien sûr, en cas d'une poutre ou d'un poteau au-dessus d'un voile (quelle que soit la réaction au-dessus du voile), on doit répartir la réaction en utilisant la règle de diffusion de charge. L'angle alpha dépend du cas, s'il s'agit d'un voile armé ou non.
Ci-joint une figure pour une meilleure compréhension.
Cordialement.

Il y a 9 heures, Zied1 a dit :

Bonjour @Aqzs,
Bien sûr, en cas d'une poutre ou d'un poteau au-dessus d'un voile (quelle que soit la réaction au-dessus du voile), on doit répartir la réaction en utilisant la règle de diffusion de charge. L'angle alpha dépend du cas, s'il s'agit d'un voile armé ou non.
Ci-joint une figure pour une meilleure compréhension.
Cordialement.

Merci, peut-on dire que le voile est comme la poutre avec hauteur importante au sens de la DDC ? Si le voile me dérange trop peut-on dire que c'est une poutre pour y voir plus clair pour largeur de repri ? La diffusion se fait à appliquer uniquement sur cette longueur ou mon peut diviser l'effort sur toute la portée du voile et additionner au restant ou il y aura juste une longueur où la charge sera plus importante ?

Bonjour,
Si j'ai bien compris, il existe deux questions :
- Diffusion de charge sur toute la longueur de la voie ? :
En réalité, la charge n'est pas diffusée sur toute la longueur du voile ; on doit respecter une diffusion de charge spécifique.
-Considérer le voile comme une poutre ? :
Concernant cela, on peut considérer le voile comme une poutre voile dans certaines conditions : Si les conditions pour que le voile puisse être assimilé à une poutre voile sont remplies, c'est-à-dire si :
a. la travée est supérieure à la moitié de la hauteur du voile (travée > Hauteur / 2), et
b. l'épaisseur du voile (e) est négligeable par rapport à la travée et à la hauteur du voile (e << travée et hauteur).
c. De plus, il doit y avoir deux appuis pour la poutre-voile.
Cordialement.

Le 04/08/2023 à 09:06, Zied1 a dit :

Bonjour,
Si j'ai bien compris, il existe deux questions :
- Diffusion de charge sur toute la longueur de la voie ? :
En réalité, la charge n'est pas diffusée sur toute la longueur du voile ; on doit respecter une diffusion de charge spécifique.
-Considérer le voile comme une poutre ? :
Concernant cela, on peut considérer le voile comme une poutre voile dans certaines conditions : Si les conditions pour que le voile puisse être assimilé à une poutre voile sont remplies, c'est-à-dire si :
a. la travée est supérieure à la moitié de la hauteur du voile (travée > Hauteur / 2), et
b. l'épaisseur du voile (e) est négligeable par rapport à la travée et à la hauteur du voile (e << travée et hauteur).
c. De plus, il doit y avoir deux appuis pour la poutre-voile.
Cordialement.

Cela signifie que sur la longueur 2L il y a une surcharge du fait de la diffusion et sur le reste de portée du voile on a uniquement la charge uniforme ? Donc sur 2L il faut considérer plus de chargement

Up est-ce le cas? Il y a donc une charge plsu importante sur la longueur ou se diffuse le chargement par rapport aux parties où la charge ne s'est pas diffusée ?

Le 05/08/2023 à 11:36, Aqzs a dit :

Cela signifie que sur la longueur 2L il y a une surcharge du fait de la diffusion et sur le reste de portée du voile on a uniquement la charge uniforme ? Donc sur 2L il faut considérer plus de chargement

Bonjour,
Tout à fait, c'est exact. Il est nécessaire de répartir la charge de manière appropriée.
