Bonjour,

Sur des plans EXE de ferraillage d'un voile PP le treillis soudé est orienté avec les brins horizontaux contre terre, est-ce normal ? D'habitude les dispositions constructives et suivant les règles de l'art les armatures verticales sont les plus proches des faces alors que là ce sont les horizontales proches des faces.

Pourquoi cela en pratique et quelle influence par rapport à la classique avec verticales les plus proches des faces.


Modifié par azertt

  • Réponses 12
  • Vues 4.3k
  • Créé
  • Dernière réponse

Meilleurs contributeurs dans ce sujet

Messages populaires

  • Tony_Contest
    Tony_Contest

    Bonjour, Lorsque vous calculez un mur de soutènement, le voile est en flexion et encastré en pied sur la semelle de fondation. Une fois le moment de flexion déterminé en pied, vous allez calculer

  • KARIMTCA
    KARIMTCA

    Salut,  Par exemple, dans une large colonne on a:  Les cadres horizontaux sont à l'extérieur, et les principales verticales à l'intérieur. Cela comme ton voile. Pour les treillis soudés , avec ce

  • FRIDJALI
    FRIDJALI

    Bonjour, D(après le titre il s'git d'un voile d(infra.. Reste à savoir s'il s'agit d'un simple voile périphérique ou d'un voile de contreventement ou d'un soutènement retenta un remblais conséque

Images postées

recommended_posts

  • Membre Leader
comment_207020
Il y a 2 heures, azertt a dit :

Bonjour,

Sur des plans EXE de ferraillage d'un voile PP le treillis soudé est orienté avec les brins horizontaux contre terre, est-ce normal ? D'habitude les dispositions constructives et suivant les règles de l'art les armatures verticales sont les plus proches des faces alors que là ce sont les horizontales proches des faces.



Pourquoi cela en pratique et quelle influence par rapport à la classique avec verticales les plus proches des faces.


Salut,

Par exemple, dans une large colonne on a:  Les cadres horizontaux sont à l'extérieur, et les principales verticales à l'intérieur. Cela comme ton voile. Pour les treillis soudés , avec cette disposition on perd un peu de capacité pour les principales. Treillis horizontal ou vertical , pas de problème.

Pas d'influence.

Cordialement

  • Auteur
comment_207021
Il y a 2 heures, KARIMTCA a dit :

Salut,

Par exemple, dans une large colonne on a:  Les cadres horizontaux sont à l'extérieur, et les principales verticales à l'intérieur. Cela comme ton voile. Pour les treillis soudés , avec cette disposition on perd un peu de capacité pour les principales. Treillis horizontal ou vertical , pas de problème.

Pas d'influence.

Cordialement

Merci, comme il est précisé vraiment beaucoup de fois sur le plan de ferraillage ça m'interpellait ; le voile fait 30cm ép.brute mais de fait je ne vois toujours pas pourquoi ne pas l'avoir mis classiquement vertical. Je n'ai pas trop compris pour la colonne y a-t-il une illustration ?

comment_207023

cette différence de la disposition des armatures vous pouvez la voir entre les voiles de contreventement et les voiles de soutènement

consultez ce sujet dans le forum il y a plein de réponse

position d'armatures des voiles??? posté par kamel27

  • Auteur
comment_207039
Le 07/08/2023 à 09:59, OUMNIA CCI a dit :

cette différence de la disposition des armatures vous pouvez la voir entre les voiles de contreventement et les voiles de soutènement

consultez ce sujet dans le forum il y a plein de réponse

position d'armatures des voiles??? posté par kamel27

J'ai vu le sujet mais il ne semble y avoir de source. D'autres experts peuvent témoigner de leur expérience ?

  • 3 semaines après...
  • Membre Leader
comment_208310

Bonjour,

Lorsque vous calculez un mur de soutènement, le voile est en flexion et encastré en pied sur la semelle de fondation. Une fois le moment de flexion déterminé en pied, vous allez calculer la section d'armature tendue en prenant en compte la distance entre le nu du béton comprimé et l'acier tendu (souvent noté "d"). Plus d est important, plus petite est la section d'armature trouvée. Pour un voile de soutènement, l'armature verticale qui travaille le plus en pied de mur est verticale, vous avez donc intérêt à ce qu'elle soit le plus loin possible du nu comprimé du voile BA

Cependant, vous pouvez malgré tout décider de mettre les barres horizontales plus prés des parements (recouvrement des barres en pied de mur plus facile à faire). Il n'y a aucune obligation.

https://www.adets.fr/images/easyblog_articles/44/Chapitre-5---Les-murs-de-soutnement.pdf

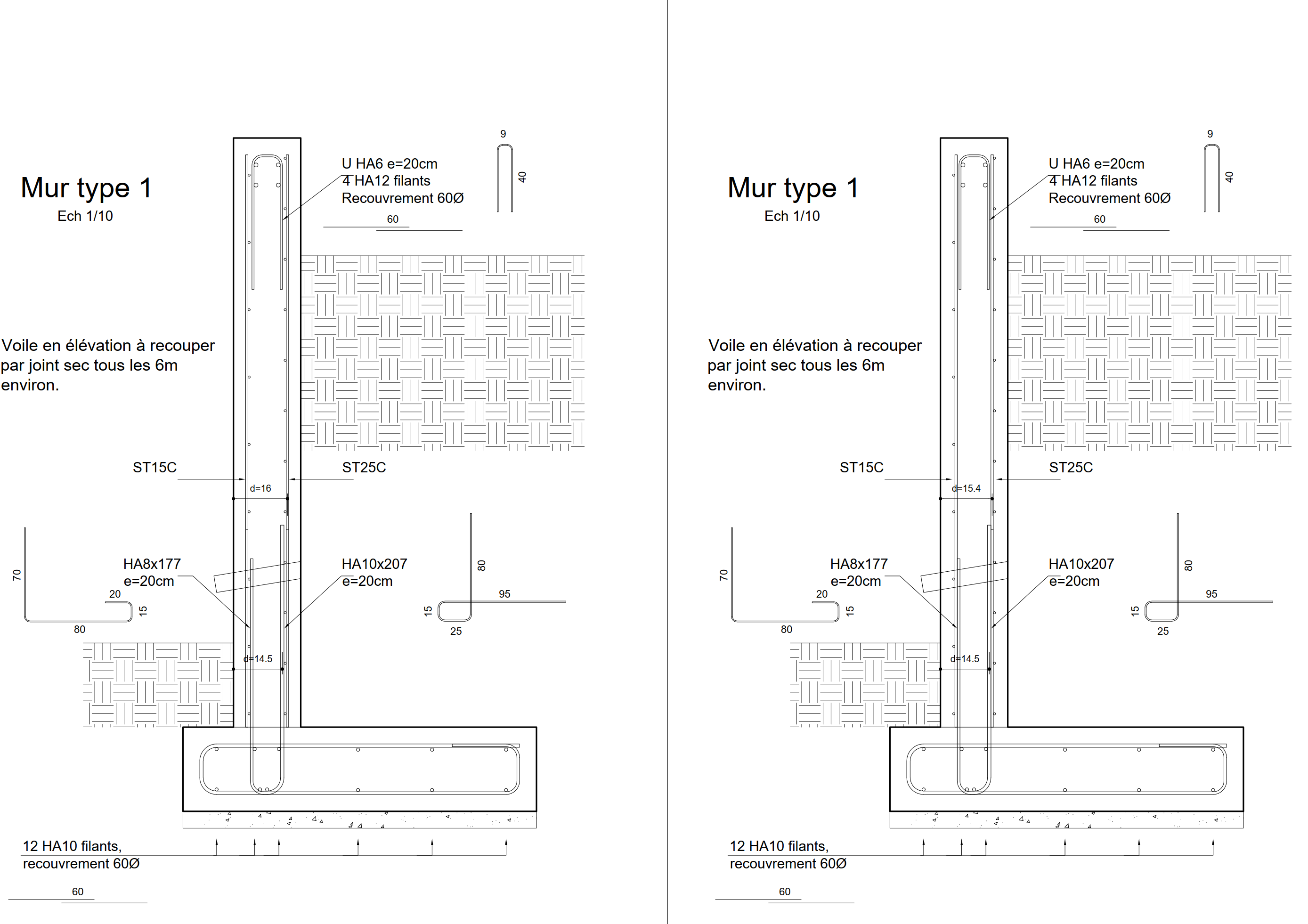

Si vous armez avec des barres en attente puis des treillis soudés cela a peu d'importance :


Si vous avez des contreforts au mur, vous aurez intérêt par exemple, à ce que les filants horizontaux soient près des parements.

Donc pas de vérité absolue sur le sujet.

Les conditions de fissuration peuvent vous imposer des choses (Ømini, espacement maxi des barres).

Cordialement.

comment_208318

Bonjour,

D(après le titre il s'git d'un voile d(infra.. Reste à savoir s'il s'agit d'un simple voile périphérique ou d'un voile de contreventement ou d'un soutènement retenta un remblais conséquent.. Le fonctionnement étant différent pour chaque typer, les dispositions constructives seront aussi différentes.

OuAllahou A3lam

A+

  • Auteur
comment_208319
Le 25/08/2023 à 11:00, Tony_Contest a dit :

Bonjour,

Lorsque vous calculez un mur de soutènement, le voile est en flexion et encastré en pied sur la semelle de fondation. Une fois le moment de flexion déterminé en pied, vous allez calculer la section d'armature tendue en prenant en compte la distance entre le nu du béton comprimé et l'acier tendu (souvent noté "d"). Plus d est important, plus petite est la section d'armature trouvée. Pour un voile de soutènement, l'armature verticale qui travaille le plus en pied de mur est verticale, vous avez donc intérêt à ce qu'elle soit le plus loin possible du nu comprimé du voile BA

Cependant, vous pouvez malgré tout décider de mettre les barres horizontales plus prés des parements (recouvrement des barres en pied de mur plus facile à faire). Il n'y a aucune obligation.

https://www.adets.fr/images/easyblog_articles/44/Chapitre-5---Les-murs-de-soutnement.pdf

Si vous armez avec des barres en attente puis des treillis soudés cela a peu d'importance :


Si vous avez des contreforts au mur, vous aurez intérêt par exemple, à ce que les filants horizontaux soient près des parements.

Donc pas de vérité absolue sur le sujet.

Les conditions de fissuration peuvent vous imposer des choses (Ømini, espacement maxi des barres).

Cordialement.

Merci ! Il y a bien des contreforts au mur, pourquoi alors il faudrait que les filants horizontaux soient près des parements ?

comment_208321
Il y a 2 heures, azertt a dit :

Merci ! Il y a bien des contreforts au mur, pourquoi alors il faudrait que les filants horizontaux soient près des parements ?

Bonjour,

Lorsque il y a des contreforts le mur est considéré comme appuyé sir ces derniers et de ce fait on l'assimile à une dalle travaillant dans  un seul sens. Il est ainsi calculé par bandes horizontales ( un mètre en général) soumises à la poussée des terres et d'autres sollicitations éventuelles.

OuAllahou A3lam

A+
