Bonjour,

j'ai un problème à résoudre et je souhaiterais votre avis,

J'ai une ossature type : 4 poteaux métaliques liées au sol par des ancrages puis 2 poutres supérieures reliant 2 à 2 les poteaux par un système de boulons puis un ensemble de poutre de solivage reliant les poutre principales par boulons egalemnt, sur ces solives, un plattelage est prévu pour supporter une charge répartie uniformément, assez simple jusque là??

Cas d'une plateforme supportant de scharges...

N'étant pas dans la partie du GC et de la structure métallique depuis longtemps, je ne suis pas sur de la modélisation utilisée,

Aussi, quelqu'un pourrait il m'aiguiller sur de la doc dispo sur internet et/ou par mail pour m'aider un peu à démarrer...

Merci d'avance

Roan

Bonjour,

j'ai un problème à résoudre et je souhaiterais votre avis,

J'ai une ossature type : 4 poteaux métaliques liées au sol par des ancrages puis 2 poutres supérieures reliant 2 à 2 les poteaux par un système de boulons puis un ensemble de poutre de solivage reliant les poutre principales par boulons egalemnt, sur ces solives, un plattelage est prévu pour supporter une charge répartie uniformément, assez simple jusque là??

Cas d'une plateforme supportant de scharges...

N'étant pas dans la partie du GC et de la structure métallique depuis longtemps, je ne suis pas sur de la modélisation utilisée,

Aussi, quelqu'un pourrait il m'aiguiller sur de la doc dispo sur internet et/ou par mail pour m'aider un peu à démarrer...

Merci d'avance

Roan

bonjour ROUAN

schématises ton modèle en plan et élévation pour faciliter la tâche

Bonsoir Rachid, Bonsoir Rouan

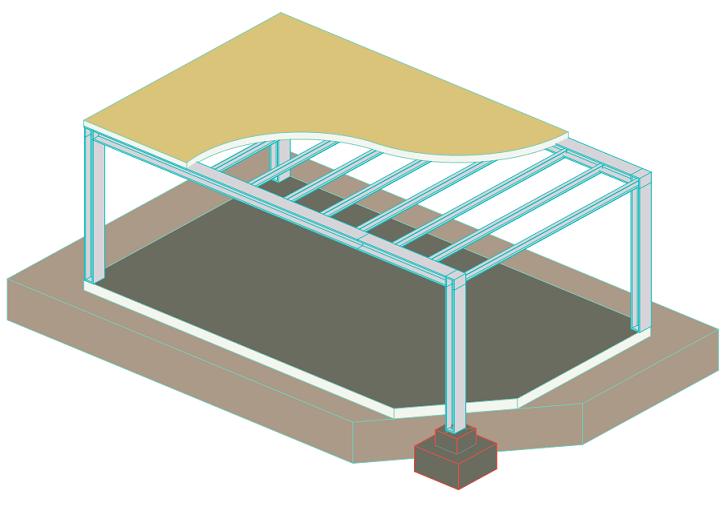

je me suis amusé à schématiser la structure à partir de l'énoncer de Rouan et voilà, à peu près, à quoi ca ressemble :

StrCM.JPG[/attachment:36765mgq]

Enfin, je ne sait pas si j'ai dù omettre quelque chose,... à notre ami de nous guider.

Qu'en dites vous, vous autres?

Bonjour Djas, Bonjour Rachid,

Djas.....Félicitations, superbe représentation qui colle exactement à mon problème.

Pour info, avec quel logiciel as tu fait ca?

Quelques précisions : la liaison des poteaux avec le sol est réalisé par une platine carrée, soudée au poteau et ancré dans le sol à l'iade de 2 chevilles chimiques.

La liaison des poutres principales avec les poteaux est réalisé égaklement par appui : aile de l'IPE en appui sur une paltine carrée soudée au poteau et maintenu par 4 boulons.

Enfin, la liaison des solives sur les poutres principales est réalisée par l'intermédiare de platine soudée dans l'IPE.

CI joint une image explicative.

Donc avec ca, comment modéliser, pour calcul à la main, et avec RDM 6 (j'ai essayé de modéliser dans RDM 6 mais je ne trouve pas de résulatta cohérent...)

Merci d'vance

Bonjour,

d aprés les explications et schémas donnés, on peut dire que le mode de liaison entre les poutres et les poteaux est de type encastrement partiel, pour les poteaux au sol idem (ambiguité entre 2 chevilles indiquées mais 4 sur le schéma). Pour les solives, il s agit plutot d articulation.

Si l on veut utiliser à tout prix un logiciel de calcul de structure, la difficulté sera de modèliser l encastrement élastique partiel entre les éléments, le calcul de la rigidité de cet encastrement est difficile (courbe moment / rotation).

Le plus simple est de procéder à la main en considérant des articulations entre les éléments, le calcul est alors très simple car les éléments sont alors isostatiques ( M=pl²/8) et les poteaux sont en compression simple.

Il faut néammoins se préoccuper de la stabilité sous charge horizontale de cette structure.

Salutations

Bonjour GUISSEt,

merci pour la réponse, je pense que je vais effectivement le claculer à la main... ce sera plus simple.

Par contre, concernnat la stabilité sous charge horizontal, pourrait tu me guider un peu plus pour réaliser le calcul.

Merci d'avance

ROAN

Bonjour Roan,

Pour la stabilité, c est plus complexe. Il s agit de contreventer votre structure, déjà déterminer les actions :

* vent ?

* séisme ?

* efforts dynamiques (vibrations ...) ?

* inclinaison d ensemble ?

Ces actions vont se traduire par des charges horizontales appliquées à la structure, puis vous calculez des sollicitations que vous cumulerez à celles provenant des charges verticales; cela vous dimensionnera certainement les attaches et peut être les poteaux et les poutres.

Salutations

Bonjour Guisset,

merci pour la réponse.

Dans mon cas, la structure n'est soumise ni au vent, ni au séisme, pas de vibrations particulières ni d'inclinaison...

Donc dans ce cas, peut on vérifier la stabilité avec un modele de flambement en supposant l'tude indépendante de une poutre avec 2 poteaux?? Le poteau serait modélisé par une poutre encastrée des 2 cotés?

Aisni on obtient un effort maxi avant flambement et si l'effort aplliqué est supérieur, on prévoit un contrventement.?

Comment détermine t'on lmes caractéristiques du contreventement? Section des fils, positionnement des points d'accroche entre poteazu??

Merci d'avance!

Bonjour,

il faut considérer au moins une inclinaison d ensemble, vous pouvez prendre 0.01 radian

donc l effort horizontal sera égal à 1 % des charges verticales; vous obtenez alors des sollicitations en considérant un modèle de calcul à définir :

* poteaux encastrés en pied et articulés sur poutre, Lf = 2H

ou

* poteaux articulés en pied et encastrés sur poutre, Lf = voir CM66

Les liaisons seront dimensionnées en fonction du modèle de calcul retenu.

Salutations
